CFG桩筏复合地基以CFG桩作为竖向增强体与桩间土、褥垫层和钢筋混凝土筏板共同组成承载体系[1]，是一种有效的软土地基加固方法，能提高地基土体的承载力，施工工期短，并有效减少不均匀沉降和工后沉降，近年来在高速铁路软基加固、路桥（涵）过渡段地基处理等工程中被逐渐推广使用[2-3]。
各国学者对桩筏复合地基的研究较多，Davis等[4]对桩筏复合地基进行了理论与应用研究, 陈龙珠等[5]以及龚晓南[6]对刚性桩复合地基承载特性、沉降控制进行了研究。桩筏复合地基在高层建筑地基处理中已广泛应用[7-8]，但在高速铁路路基处理中的应用近几年才开始，CFG桩筏复合地基在高速铁路路堤荷载作用下和房建工程存在较大差别。在深厚软土地区修建高速铁路，路基在满足强度要求的同时还需满足变形（尤其是工后沉降）要求，高速铁路无砟轨道路基工后沉降要求极为严格（≤15 mm），且施工工期较短[9]。目前，对CFG桩筏复合地基的研究主要集中在理论分析[10-11]、数值模拟[12-13]，在高速铁路软基处理中现场测试研究尚不多[14-15]，路堤荷载作用下高速铁路CFG桩筏复合地基沉降控制机理、承载特性还有待进一步深入研究。
工后沉降控制问题已成为深厚软土地区高速铁路建设亟需解决的难题之一，对CFG桩筏复合地基开展深入试验研究与探索十分必要。笔者依托沪宁城际铁路CFG桩筏复合地基试验段，对其沉降变形、桩土应力分布、孔隙水压力等进行了长期观测，探讨了复合地基沉降、土体侧向变形、垫层内应力以及桩间土竖向应力的发展变化规律，研究分析了桩土应力比与荷载分担比变化规律。
沪宁城际铁路客运专线，是为实现南京至上海之间交通公交化而建，设计时速300 km/h，采用无砟轨道。CFG桩筏复合地基试验段里程为DK70+020，地貌为海相冲积平原，地势平坦，形成历史久远，沿线鱼塘、沼泽、沟渠较多，路基下伏2~6 m不等淤泥质黏土，地质情况复杂。地基物理力学指标如表 1所示。
试验段加固区主要为硬塑状态粉质黏土，下卧区主要为软弱土层和流塑、软塑状态粉质黏土，土层自上而下描述为：1）$Q^m_4$人工填土，灰褐色，硬塑状态，表层为耕植土，含少量植物根系，厚约2.8 m，极限承载力Pu=440.35 kPa；2）$Q^{al+pl}_4$粉质黏土，灰色，软塑，厚约2.4 m，极限承载力Pu=601.32 kPa；3）$Q^{al}_4$粉质黏土夹淤泥，灰色，软塑~流塑，主要成份为黏粒，厚约3.4 m，极限承载力Pu=473.57 kPa；4）$Q^{al}_4$粉质黏土，灰褐色，黏性较强，主要为黏粒和粉粒，厚约4.3 m，极限承载力Pu=784.54 kPa；5）$Q^{al}_3$粘土，灰色，厚约12.6 m，极限承载力Pu=440.35 kPa。

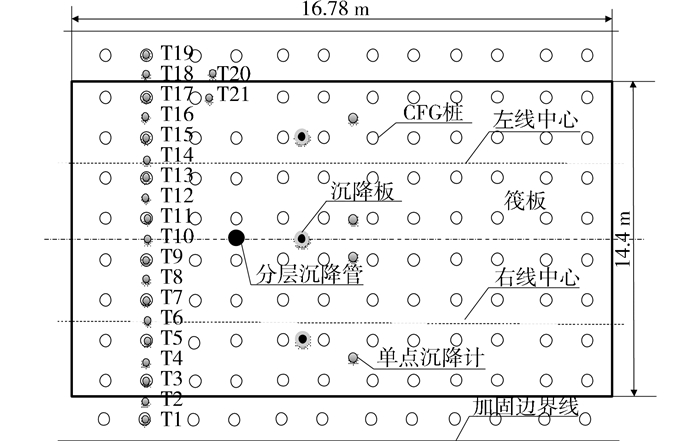

试验段CFG桩径0.5 m，筏板下方桩间距1.8 m，筏板外侧桩间距1.6 m，正方形布置，桩长16.5 m。桩顶铺设0.6 m碎石垫层，其上设宽14.4 m，厚0.5 m的C30钢筋混凝土筏板，单元长16.78 m。在筏板上填筑路堤，路堤上铺设无砟轨道。复合地基平面布置如图 1所示。

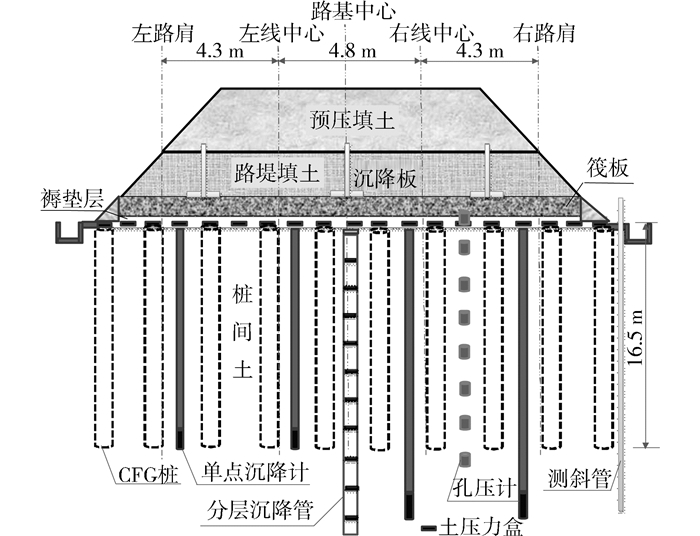

试验段采用超载预压，第1级填土高度为2.25 m，60 d后加载至第2级6.25 m，预压90 d后卸除超载至设计标高2.25 m。CFG桩筏复合地基测试剖面如图 2所示。

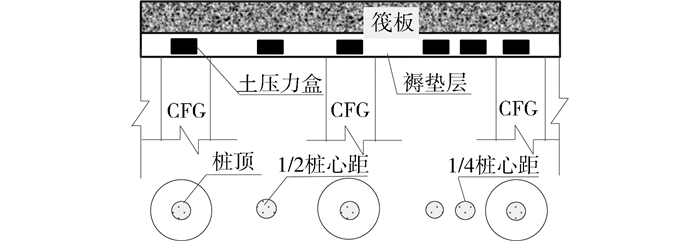

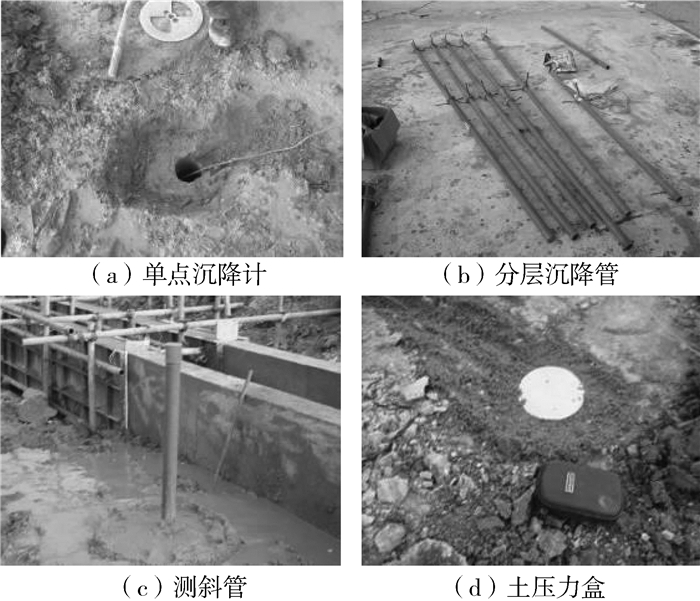

为研究桩土承载特性，在分级填筑过程中对桩土应力进行了测试。现场土压力测试分别在CFG桩顶、褥垫层（竖向中间）、桩间土（1/2桩距和1/4桩距之间）以及土侧向采用钻孔法埋设量程为1.0 MPa的钢弦式土压力盒，土压力盒布置见图 3所示。现场仪器埋设如图 4所示。
综合采用了沉降板、分层沉降管、单点沉降计3种测试方法。沉降板测试地表总沉降，在左路肩、右路肩和路基中央的筏板顶面分别埋设1个沉降板；分层沉降管埋设于路基中央，磁环分层间距为2 m，埋设至深入持力层8 m，其沉降量为所在土层的地基土压缩量；桩长位置的单点沉降计测试数据为加固区桩间土的压缩量，持力层的测试数据为桩间土的总压缩量，在桩长位置和深入持力层分别埋设了2个单点沉降计。
采用测斜管测量土体的侧向水平位移。测斜管管顶与筏板顶部平齐，埋设在路肩边缘处，深入持力层8 m，距离坡脚线1.0 m。

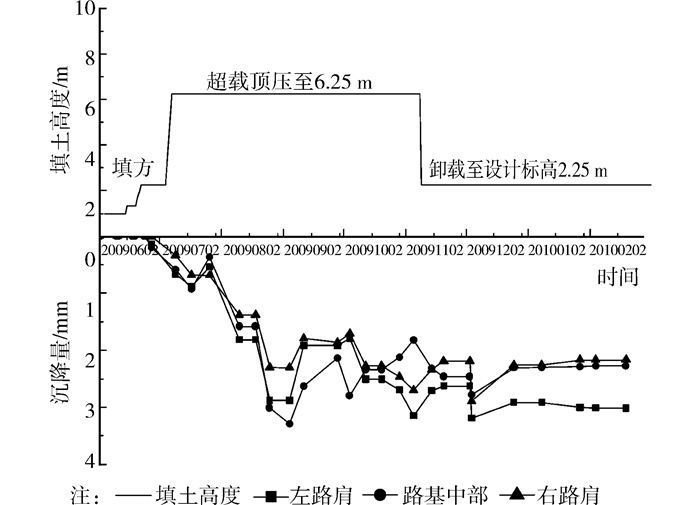

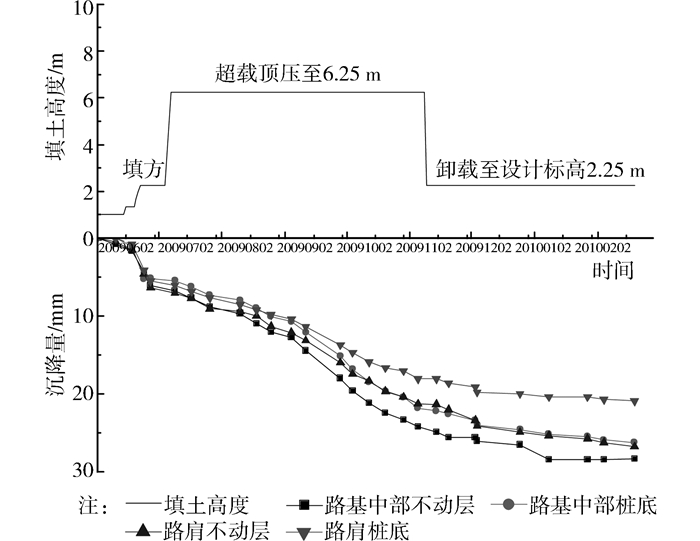

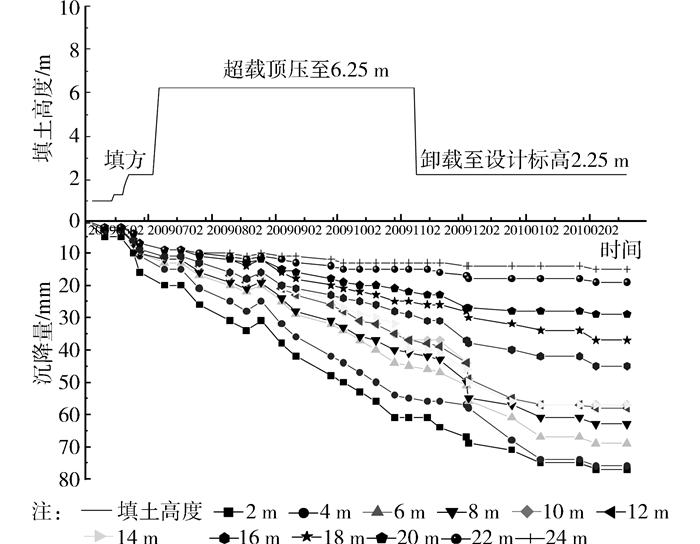

CFG桩筏复合地基沉降曲线如图 5~7所示。
图 5~图 7测试数据表明：沉降与荷载为非线性关系，在填筑和超载预压初期沉降发展较快，卸载后，曲线稍有回弹，并继续发展，逐渐趋于稳定。
沉降板沉降速率相对较慢，超载预压后沉降速率变得更为缓慢，路基中心沉降大于路基边缘，且左右路肩沉降不一致，说明筏板发生了翘曲。随着土体沉降固结程度的提高，分层沉降速率变缓，沿深度方向逐渐减小，分层沉降主要发生在加固区（占地基土总沉降的83.4%左右）。单点沉降计最大沉降为28.41 mm，发生在超载预压后期的路肩不动层，沉降速率随荷载变化明显，超载卸除后曲线略有回弹，随后趋于稳定。

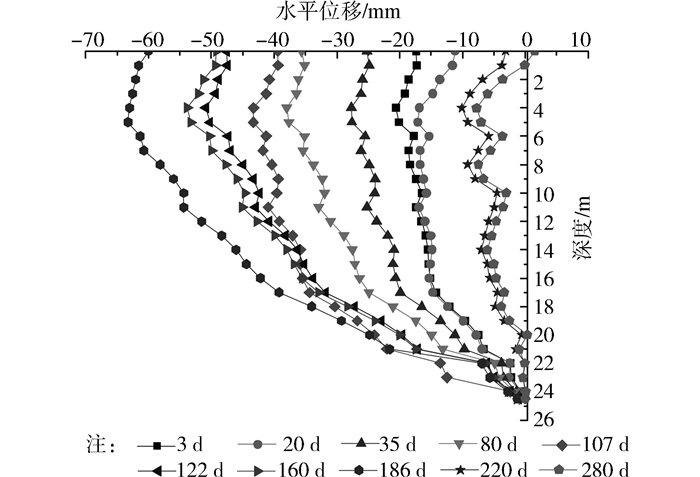

水平位移随深度变化关系如图 8所示。
由图 8可见，路基超载预压初期水平位移发展较快，随后变缓，当卸载后，水平位移有所减小。最大水平位移为63.5 mm，最大水平位移速率发生填筑初期，为4.5 mm/d。由于土体侧向产生了塑性变形，最终存在不可恢复的残余变形。

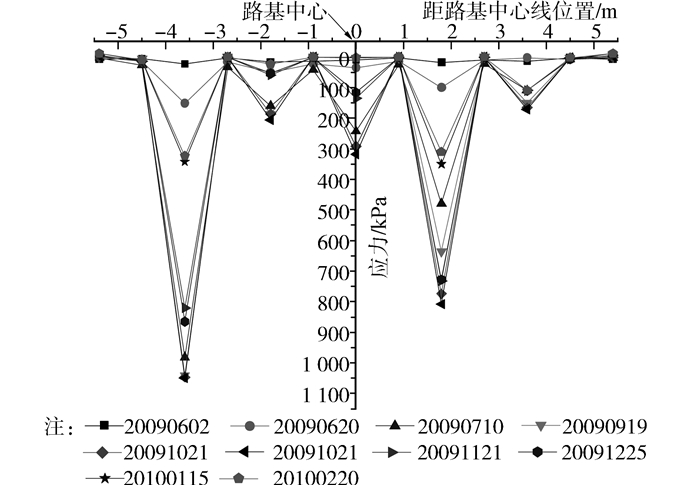

桩土应力沿路基横向分布规律如图 9所示。
桩顶和桩间土应力在筏板下方沿路基横向分布呈锯齿形，波峰为桩顶应力，波谷为桩间土应力，表明桩顶应力集中现象明显。
随着路堤填筑和预压荷载的施加，桩顶应力和桩间土应力都呈现出增加趋势，但CFG桩顶应力增加速率明显大于桩间土。在最大荷载作用下筏板下方桩顶最大应力为1 050 kPa，且没有发生在中心桩（距路基中心4.5 m的CFG桩顶）。桩间土最大应力为348 kPa，在离路基中心1.8 m处。筏板外侧CFG桩顶最大应力为32 kPa，明显比筏板下方小。超载预压后期至卸除超载后，CFG桩顶应力和桩间土应力继续增加，但CFG桩顶应力增加速率小于桩间土。这表明在筏板作用下CFG桩的承载性能得到更充分的发挥，褥垫层通过变形协调保证桩和桩间土共同承担荷载。

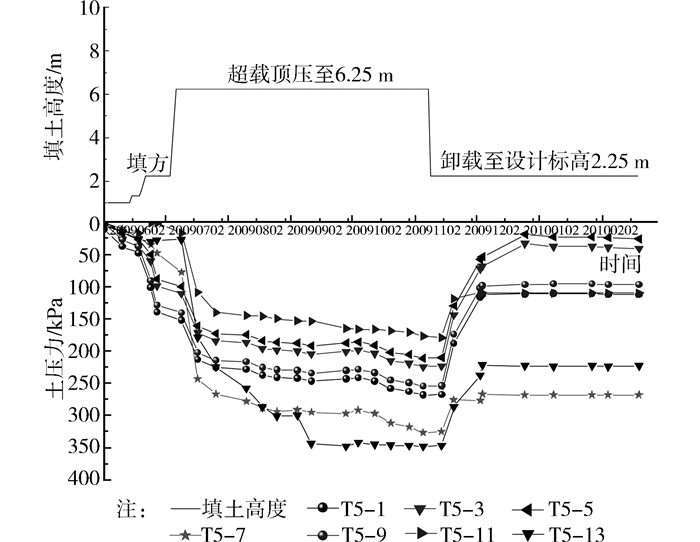

桩间土应力变化曲线如图 10所示。
实测结果表明：桩间土压力随着填土荷载的变化而相应发生变化，在筏板浇筑后土方填筑与超载预压初期变化明显，在超载预压阶段桩间土压力基本保持稳定，卸载后桩间土压力明显减小，随后逐渐稳定。
路基中间位置桩间土压力相对较大，在超载预压期间桩间土应力范围值为149~348 kPa，平均值约为243 kPa。土压力随着填筑荷载的增加而增加，但并非线性关系，土压力增幅明显小于填土荷载增幅。当上部荷载从填筑初期2.25 m超载预压至6.25 m时，桩间土压力平均增加2.1倍，但是在超载预压期间却保持相对稳定，这表明随着上部荷载的增加和预压时间的延长，桩体分担的荷载比重在增大，上部荷载一部分通过筏板和褥垫层直接传递到CFG桩上，另一部分荷载通过褥垫层传递到桩间土，进而通过桩土之间的相互摩擦作用传递到CFG桩上。

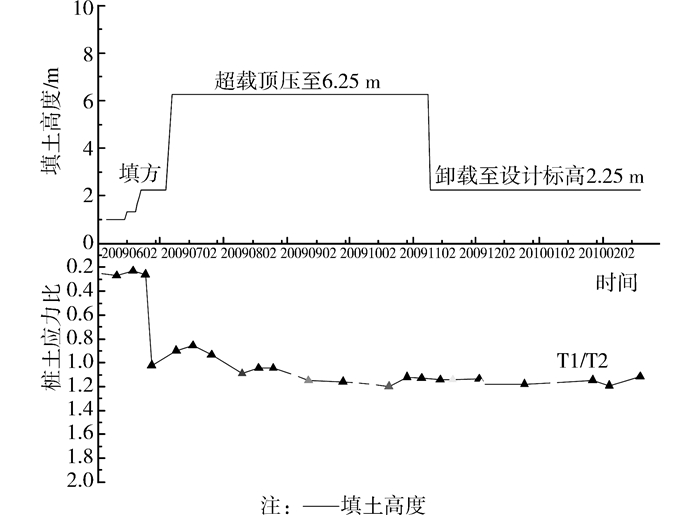

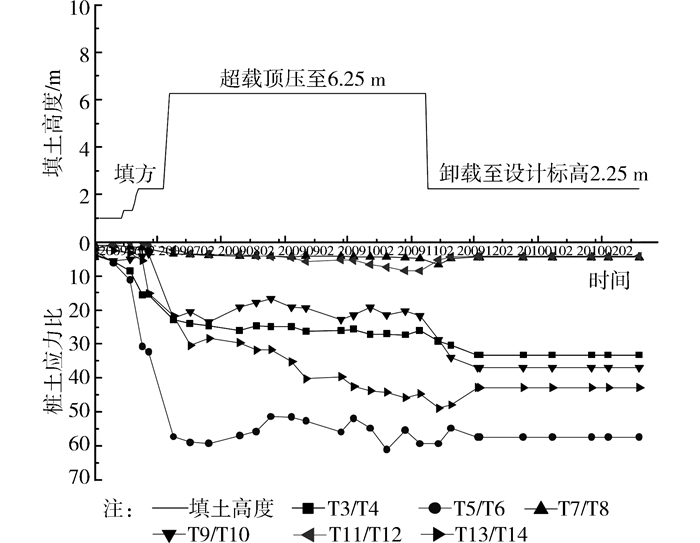

CFG桩筏复合地基桩土应力比测试结果如图 11~图 12所示。
由图 11和图 12可以看出，CFG桩筏复合地基（筏板下方）桩土应力比从加载初期的10.23增加到稳定后的37.62，最大值达到61.32。CFG桩复合地基（筏板外侧），桩土应力比最大值为1.17，卸载后桩土应力比几乎稳定在1.10。CFG桩筏复合地基的桩土应力比远大于CFG桩复合地基，且桩土应力比与填筑荷载呈非线性关系，在填筑初期，由于桩顶出现应力集中现象，桩土应力比增加较快；进入间歇期后，由于褥垫层发挥变形协调作用，桩间土逐渐发挥其承载作用，但桩土应力比仍缓慢增大；卸除超载预压使桩和桩间土都发生少许回弹，桩土应力比继续增加，之后逐渐保持稳定。这是由于试验段表层地基土为中低压缩性土层，使得筏板仅能提供有限的承载力，CFG桩筏复合地基桩间土性能没有得到充分的发挥[16]。在CFG桩顶设置刚度较大的褥垫层，可有效增加桩体承担荷载的比例，并改善桩体上端的受力状态[6]，对减小复合地基的沉降起到一定的作用。

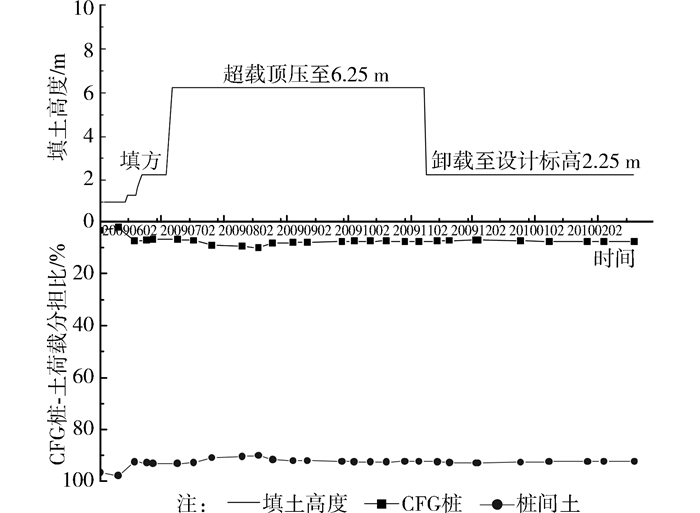

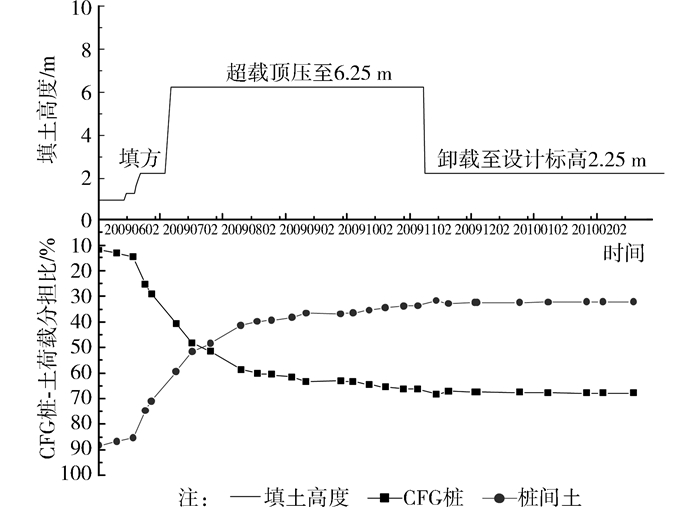

试验段桩土荷载分担比随路基填筑变化曲线如图 13~14所示。
CFG桩筏复合地基在填筑开始阶段，桩和桩间土荷载分担比分别为11.7%和88.3%；在超载预压初期阶段，桩和桩间土荷载分担比分别为48.4%和51.6%，之后CFG桩荷载分担比逐渐减小，桩间土荷载分担比逐渐增加，并逐渐趋于稳定，桩和桩间土荷载分担比分别为67.8%和32.2%。由此可见，当荷载较小时桩间土承担大部分荷载，桩的承载能力未得到体现，随着荷载增加，桩体承担的荷载比例迅速增加。CFG桩复合地基桩土荷载分担比在填筑期间基本维持稳定，卸除超载预压后，CFG桩和桩间土荷载分担比分别为92.3%和7.7%。

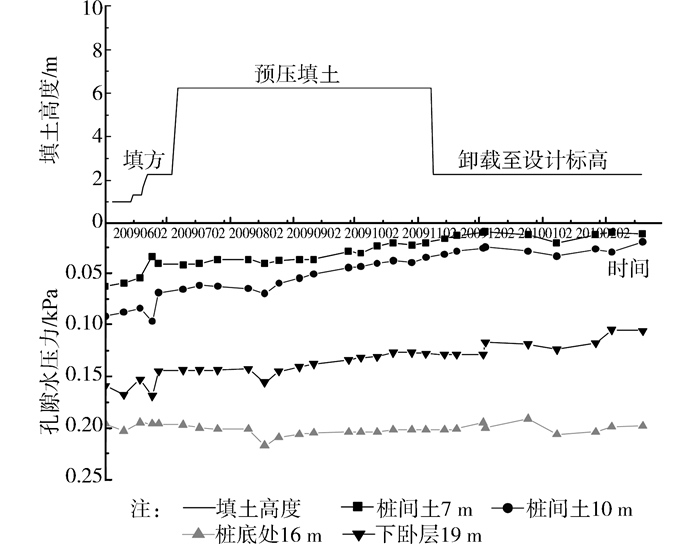

为研究CFG桩筏复合地基桩间土的固结规律，埋设了孔隙水压力计。超孔隙水压力随时间变化规律如图 15所示。
超孔隙水压力随路堤荷载增加逐渐增大，间歇期间，超孔隙水压力逐渐消散，最深的测点反映孔压有所回升，表明孔隙水自上而下渗流，土体逐渐固结。在超孔隙水压力消散过程中, 桩间土沉降也逐渐稳定，孔压消散曲线与单点沉降计和分层沉降管所测桩间土沉降变化规律一致。
1）针对沪宁城际铁路短时间内实现高标准沉降控制的难题，开展沉降测试研究。综合采用单点沉降计、分层沉降磁环以及沉降板监测技术，揭示了CFG桩筏复合地基沉降变形规律。
2）CFG桩筏复合地基桩间土沉降大于桩顶沉降，桩顶和桩间土应力横向分布呈锯齿形，桩顶应力集中现象明显，在筏板作用下CFG桩的承载性能得到更充分的发挥。
3）CFG桩筏复合地基褥垫层发挥变形协调作用，保证了桩和桩间土共同承担荷载，但由于试验段表层地基土为中低压缩性土层，使得筏板仅能提供有限的承载力，桩间土承载能力没有得到充分发挥。桩土应力比与荷载分担比，最后分别稳定在31.8%与67.8%。
4）超孔隙水压力随时间增加逐渐消散，孔隙水自上而下渗流，土体逐渐固结。超孔隙水压力随时间变化规律与桩间土沉降变化规律一致。
