城市生活污水是一种良好的低品位冷热资源。近年来，国内外对于污水冷热资源利用的研究大多围绕污水源热泵工程应用技术或设备研发展开。如污水的取水及退水方式、污水过滤器的防腐与防堵、污水换热器的污垢形成与强化传热、污水源热泵应用的可行性与节能效益评价等等[1-7]。对于城市污水冷热资源排放与建筑冷热负荷需求匹配的研究涉及较少。
城市污水中赋存的冷热量是巨大的，文献[8]从城市宏观尺度定量计算了城市污水中赋存的冷热量以及可以利用的冷热量。目前污水源热泵系统的实际工程和设计思想多是基于这种宏观的定量计算[7, 9-10]，即在污水最小流量和冬夏季计算温差下，污水可利用容量需要满足建筑最大的冷(热)负荷，忽略了具体工程应用时污水的流量、温度等特性[11]与城市尺度下差异。在一个城市中，污水总量很大，而污水分布是不均衡的，一栋建筑可以利用的部分也是有限的。这种地域上的不均衡性和污水本身的动态特性是污水源热泵系统在推广和应用过程中需要考虑的。为充分、合理的利用城市污水冷热资源，提高污水源热泵系统的可靠性，本文基于动态的思想，探索了在污水流量不利的工况下城市污水与城市建筑负荷之间的供需匹配方法，并提出了负荷分担原则及控制策略。
污水中携带的冷热量主要通过流量和温度表现出来，其中流量显示出污水冷热量“量”的特点，而温度则可评判污水“质”的好坏。
城市生活污水量通常取决于城市生活用水量。由于城市居民生活的规律性导致用水量变化具有一定的规律性，从短期内用水量变化具有周期性，长时间看它又具有逐年增长的趋势。城市生活污水量与城市生活用水量一样逐月逐时变化，一年之内冬季和夏季不同，一日之中白天和夜晚也不一样，即使在同1 h内污水流量也是恒定不变的。污水管网内污水流量的变化程度与管网内流量的大小有关，污水流量越大变化幅度越小，变化系数也越小，反之则越大[12]。不同类型的污水管网在流量变化规律上存在一定的差异。

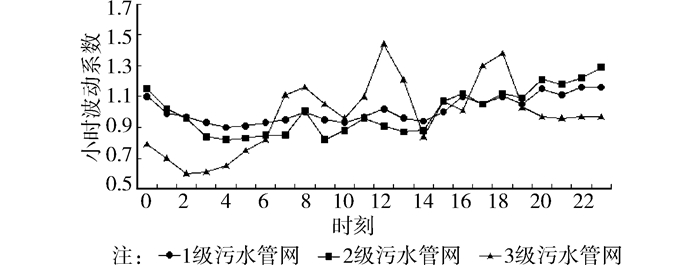

污水流量在一小时内可以认为是均匀的[13]。如果将管网内污水逐时流量与该日平均污水流量的比值定义为小时流量系数，就可以通过该系数看出管网内污水流量在1 d内的波动程度。文献[12]通过调研测试给出了3个不同规模污水管网的小时流量系数，具体见图 1。
图 1中1级污水管网主要指的是城市污水主干管(比如流入污水处理厂的污水管)，2级污水管网对应于城市污水干管，3级污水管网对应于城市污水支管(比如单个小区的污水排出管道)。图 1可以看出，污水管网越大，污水流量在1 d内逐时波动越小，污水管网越小，污水流量在1 d内波动越剧烈；3种管网的波动曲线都显示晚上管网内污水流量相对较少。

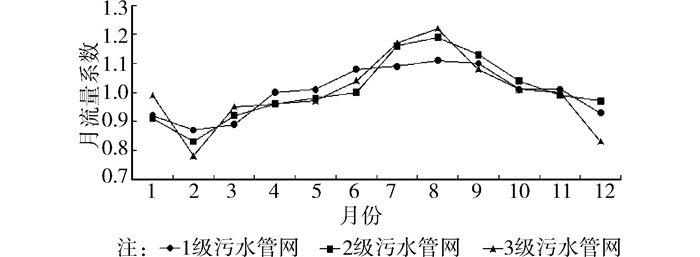

在不考虑气候突变前提下，城市生活污水流量日与日之间变化不明显，但日变化的长时间累加可能导致污水流量的明显变化。工程应用中常假定每月内日流量相同，而在月间出现差异，这与通常采用的按月统计相适应。实际上以月为周期，气候变化并不明显，污水流量基本稳定。如果将管网内污水逐月流量与1 a内月平均污水流量的比值定义为月流量系数，就可以通过月流量系数看出管网内污水流量在1 a内月与月之间的波动程度。文献[14]通过调研测试给出了3个不同规模污水管网的月流量系数，具体见图 2。
从图 2可以看出，污水管网越大，污水流量在1 a内逐时波动越小，污水管网越小，污水流量在1 a内波动越剧烈；另外，3种管网内污水流量都是冬天少，夏天较多。

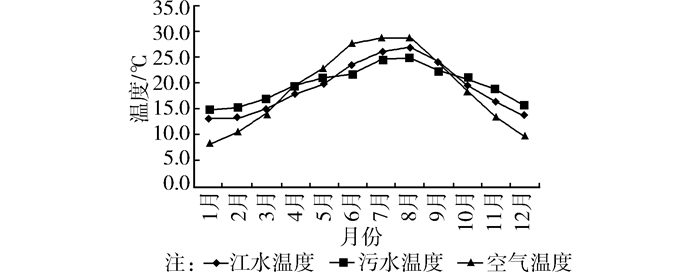

温度是城市生活污水冷热资源的关键因素，是换热工况设计的重要参数，直接影响系统投资与运行能耗，关系到热泵系统使用的经济性和节能性，因此污水冷热资源建筑应用必须考察污水的温度情况。图 3是重庆市全年污水、空气及地表江水的温度变化情况，污水各月平均温度为14~25℃，空气全年各月平均温度为8~29℃，地表江水温度各月平均温度为13~28℃。从整体上看城市生活污水全年温度均在10~25℃左右，并且差别并不大，是理想的低温热源与热汇。
污水冷热量的波动主要受污水流量和污水被利用前后的温差影响，具体见式(1)、(2)。
式中：QL、QR为污水冷热容量，kW；C为污水定压比热，可近似取4.187 kJ/kg.℃；m为污水质量流量，kg/s；Δtl、Δtr为制冷、制热工况下污水被利用前后的温差，℃。
污水被利用后的温度通常要满足污水处理厂对污水温度要求，文献[14]指出只要控制污水使用后温度在8~40℃范围内，就不会对污水处理工艺产生负面影响，因此，理论上Δtl、Δtr分别为40-tw、tw-8；由于污水温度tw是波动变化的，因此理论上的Δtl和Δtr也是波动变化的。实际工程中综合了技术及经济因素，通常取Δtl和Δtr为5℃，则污水冷热量的波动只受污水流量的影响，污水温度的变化只是影响了冷热源系统中的温度参数。

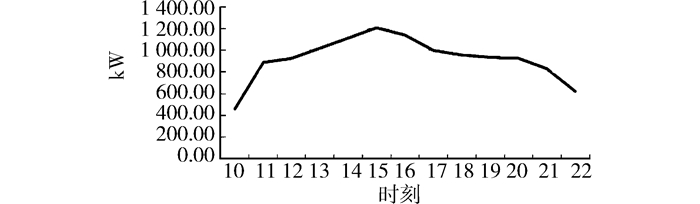

空调的负荷特性和建筑物的类型有很大关系，每一类建筑其负荷波动性都不一样；从目前利用污水源热泵的项目可以看出，污水源热泵大都应用于办公及商业等公共类建筑[10, 15-16]。商场作为一种典型的建筑，其空调负荷全年有明显的波动性。本文基于文献[17]对重庆地区商场建筑的调查情况，建立了一栋典型商场建筑模型。对于商场建筑，由于围护结构负荷占的比重较小，导致冬季热负荷较小甚至出现冷负荷的情况，因此本文只考虑夏季商场冷负荷特性，利用DEST模拟软件模拟5~10月空调冷负荷；最热月典型日(8月3日)建筑负荷分布见图 4，峰值冷负荷见图 5。
从图 5可以看出夏季峰值冷负荷波动较大，最大值仅出现在七八月的某几天，大部分时间的空调负荷都远小于最大负荷，将所有峰值负荷进行统计得出低于最大负荷的80%的天数高达总天数的70%。图 4显示最热月典型日(8月3日)空调负荷最大值出现在下午15:00左右，此时人员密度较大，室外温度较高导致新风负荷也较大。从负荷波动的角度可以看出，峰谷差异可以达到3倍；另外，当日60%以上的时间空调的部分负荷率都低于80%，由此可见，空调负荷在制冷季及一天内大都处于部分负荷状态。
污水流量、温度是动态变化的，因此夏季使用空调时污水能够承载的建筑排热量也是动态变化的。重庆地区夏季污水温度为20~25 ℃，污水日温度变化约为1~2 ℃，污水温度在短期内基本稳定，完全满足热泵机组冷却温度要求。由式(3)计算污水动态载热量
其中：G为夏季污水动态流量，m3/h；Q1为夏季污水动态载热量，kW；ΔT为污水取水侧水温差(本文取为5℃)，℃。
由式(4)计算建筑动态排热量
其中：Q为建筑动态冷负荷，kW；Q2为建筑动态排热量，kW；E为热泵机组制冷性能系数，kW/kW。

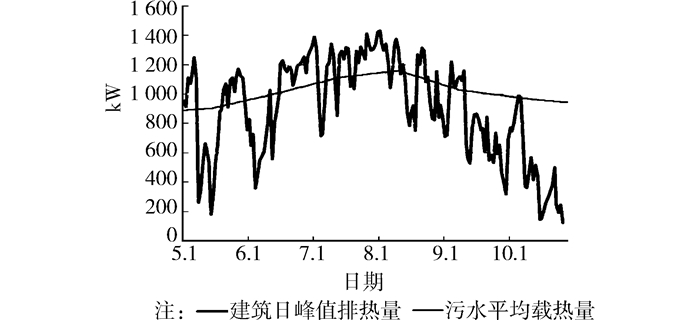

以往的污水源热泵工程项目通常是静态分析污水最不利流量是否能满足建筑最大负荷的要求，很多工程往往因为污水流量偏小而限制污水的热能利用。本文将5月-10月建筑日最大排热量与污水的平均载热量绘制成曲线，如图 5。

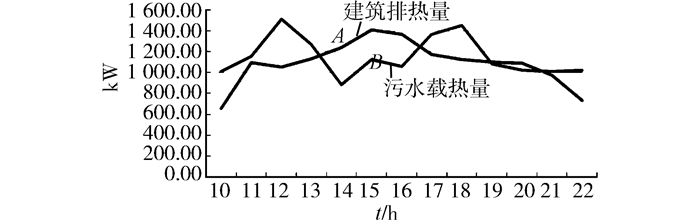

建筑日峰值排热量与污水平均载热量的相对大小取决于污水汇流量的多少和建筑的规模；但从图 5中可以看出建筑日峰值排热量波动性较大，波峰和波谷相差达7倍，而污水平均载热量波动性较小，波峰和波谷相差仅1.3倍；6月末7月初日污水平均流量相对于建筑峰值负荷最小，可以认为全年污水最不利流量出现在该时段。从6月末到7月初这几天中选取能代表这几天建筑负荷变化规律的某天作为污水最不利日，将该典型日污水动态载热量B与建筑动态排热量A绘制成曲线，如图 6
图 6中污水最不利流量不满足建筑负荷要求，但全天污水量累加可以满足全天建筑负荷要求，此时可增设污水蓄水池或采用蓄能技术进行移峰填谷，以解决污水不能满足建筑负荷要求这一问题。但采用蓄水池缓解供需冷量差异时，首先要解决蓄水量的问题，蓄水池通常占据较大的用地，在实际工程应用中较难实现[18]。因此，大多数工程往往结合常规的能源方式，构建污水源热泵与常规空调的复合式系统，以解决污水可利用冷热能和建筑冷热负荷需求在时间和数量上不匹配的矛盾，提高能源综合利用效率。

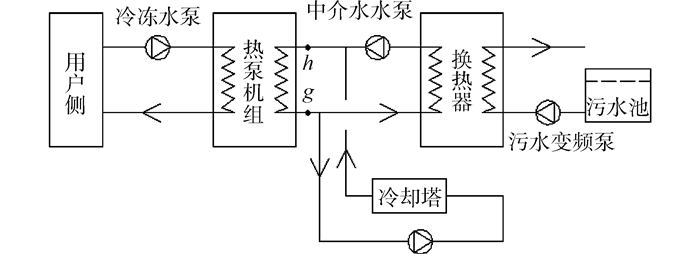

污水源热泵复合式系统的形式根据不同的分类方法，可以分成多种类别。若以辅助系统的复合形式来分，包括并联和串联两种类型，而并联与串联的位置可以在冷热源侧，也可以在负荷侧；若按照辅助系统冷热源的形式，则包括传统的冷却塔，以及其他可再生能源[19-20]。本文采用的复合式系统形式见图 7。
图 7中污水泵抽水流量不能大于流入污水池内的流量，除非污水池的容积较大或者提前蓄水，否则污水池很容易被抽空。本文采用液位控制变频技术实现污水池内液位保持在一定高度，污水变频泵的最大流量由污水源热泵系统容量大小确定，当流入污水池的流量高于变频泵最大流量时开启污水池上方的溢流口，实现污水变频泵的流量变化规律和管网实际产生的污水流量变化规律一致，这样可以提高污水取水侧的可靠性。
污水源热泵复合式系统应用的关键是确定负荷分担系数，即对既有的建筑物，为了使系统更加高效的运行，在设计阶段确定污水源热泵承担多少负荷，常规系统承担多少负荷。冷却塔系统作为辅助系统，其主要作用有两方面，一是调峰作用；二是代替污水源热泵系统为末端供冷：因为污水取水侧污水流量的变化规律和污水干渠内污水流量变化是一致的，当建筑负荷很小而此时污水干渠内污水流量很大时，会导致取水侧污水浪费、取水能耗增高，此时只开启冷却塔系统(建筑负荷低在一定程度上能说明室外温度也较低，冷却塔换热更有优势)。
负荷分担原则：1)污水源热泵系统和常规系统的最大载热量之和必须大于或等于建筑最大排热量：QL+ QW≥max (A)；2)冷却塔系统要满足调峰的作用，其最大载热量必须大于或者等于污水载热量相对于建筑排热量的最大差值：QL≥max (A-B); 3)冷却塔代替污水源热泵系统为末端供冷；根据文献对夏热冬冷地区IPLV系数的统计，25%满负荷工况的时间达到18%，此时建筑负荷较小，但是存在时间又不是很短，单独开启冷却塔具有一定的节能优势。根据上述原则可以综合确定75%负荷由污水水源热泵提供，在冷却塔容量能够满足使用要求低的前提下其余25%负荷由冷却塔散热系统提供。
其中：QL为冷却塔最大载热量；QW为污水源热泵系统最大载热量；A为建筑动态排热量；B为污水动态载热量。
复合式系统的控制策略：液位控制变频调节实现污水取水流量和污水实际流量一致，一般水源热泵机组可利用水源温差为4~5 ℃，当中介水供回水温差ΔTg, h超过5 ℃，说明污水载热能力不足，同时开启冷却塔；当中介水温差ΔTg, h低于某一温度Tmin，说明建筑负荷低，而污水流量大，污水取水浪费；如果冷却塔的换热量能满足在此温差下污水的最大载热量，此时关闭污水取水系统，只开启辅助冷却塔系统；经统计夏季污水流量并结合污水源热泵和冷却塔的容量最终确定Tmin为1.67 ℃；当中介水供回水温差介于1.67 ℃和5 ℃之间，则只开启污水源热泵系统。本文考虑了常态下污水流量不足时城市污水与城市建筑负荷之间的供需匹配。对于城市污水有可能出现的断流等应急情况，需要另行确定冷却塔容量。
1)为了最大程度地利用城市污水的低位热能，应该基于动态思想分析污水载热量与建筑排热量之间的关系。本文以某商场为例，将模拟得到的建筑负荷转换成建筑侧的排热量，并与某三级污水管网中的污水载热量进行对比分析，找出了最不利流量及其与建筑需求侧的差额。
2)构建了污水源热泵复合式系统，提出了复合式分担系统的原则及控制策略，综合确定了污水源热泵系统的容量和辅助冷却塔系统的容量，并通过合理控制常规系统的启停提高能源综合利用效率，使污水源热泵系统同时满足节能、可靠的双重要求。
