随着西北农村社会经济的发展，农户对住宅冬季采暖需求不断提高，西北地区太阳能资源丰富，发展农村太阳能采暖可有效满足冬季采暖要求[1-6]。如今太阳能采暖已在诸多农村得到实施，北京市平谷区的将军关村、挂甲屿村及河北省迁安市马兰庄的新农村住宅等都使用了太阳能采暖技术[7-8]；英、美等国也先后建成了伯明翰郊区的太阳能村及托马森太阳房、洛夫太阳房等太阳能采暖示范工程[9-13]。农村太阳能采暖工程按采暖规模划分主要分为分户采暖模式和集中采暖模式[14]。太阳能分户采暖模式在农村地区的应用较为普遍，该模式操作简单运行方便，但供暖稳定性差，且对多层住宅无法有效供暖[15]。随着农村新建住宅层数的增加、住宅建筑密度的聚集，发展农村太阳能集中采暖，不仅提高了农村太阳能采暖的经济性，也解决了农村多层住宅太阳能采暖的难题[16-18]。
目前，关于农村太阳能分户采暖模式的相关技术研究日趋成熟，而农村太阳能集中采暖模式的研究却相对较少。笔者以西北农村为研究对象，通过对西北农村地区太阳能集中采暖条件进行问卷调查，掌握西北农村太阳能集中采暖条件现状，在分析农村太阳能集中采暖模式可行性条件的基础上，研究太阳能集中采暖模式在西北农村的适应性。
为掌握西北农村住宅采暖面积、村庄规模及村内住宅建筑密度等基本情况，对西安、兰州、银川、西宁、格尔木、乌鲁木齐6个地区的农村进行问卷调查。调查以随机抽样的方式向各地区随机选取数10个村庄，每村发放问卷调查表 1~2份，其中西安周边随机选取村庄75个，兰州周边选取村庄78个，银川周边选取村庄32个，西宁周边选取村庄32个，格尔木周边选取村庄20个，乌鲁木齐周边选取村庄45个。共发放问卷调查表 450份，收回有效问卷396份，有效回收率88%。

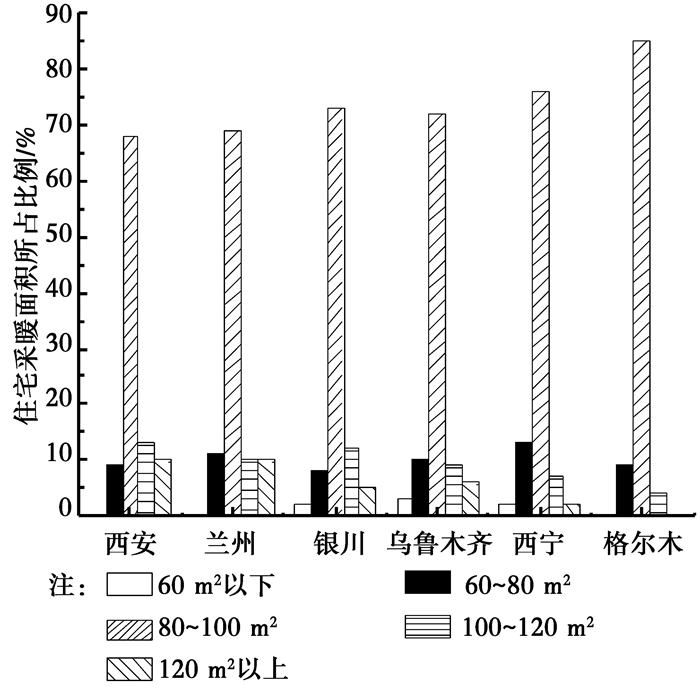

西北农村住宅，一般对卧室、厅堂等居民经常使用的区域进行供暖，由于各户家庭住宅条件不同，住宅采暖面积具有一定的差异性。如图 1可知，西北农村每户住宅建筑采暖面积为80~100 m2的比例为70%，而超过120 m2及少于60 m2的采暖住宅低于10%。

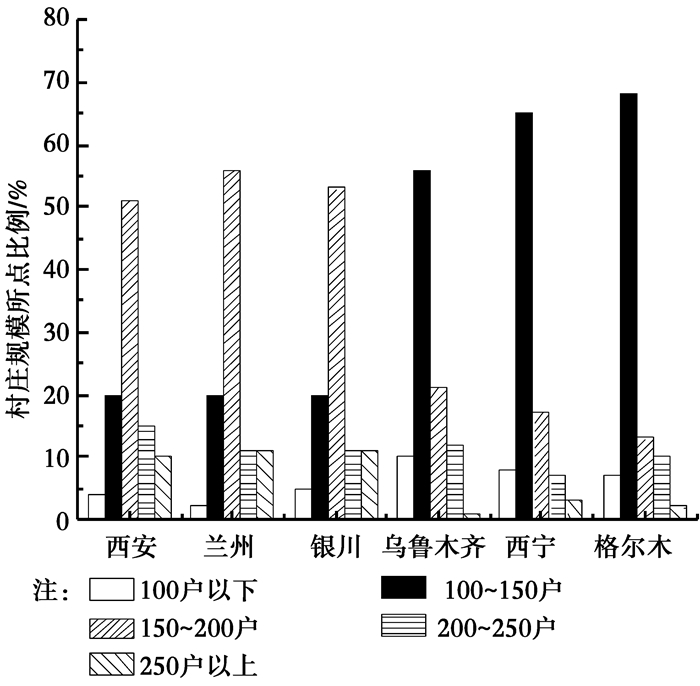

西北地区面积广阔，受文化及经济发展的影响，各地村庄规模差距较大，以“自然村”为单位村庄进行问卷调查。由图 2得出西安、兰州、银川农村地区的单位村庄居民户数在150~200户的比例较高，超过了50%，乌鲁木齐、西宁、格尔木约有60%的村庄居民户数在100~150户。

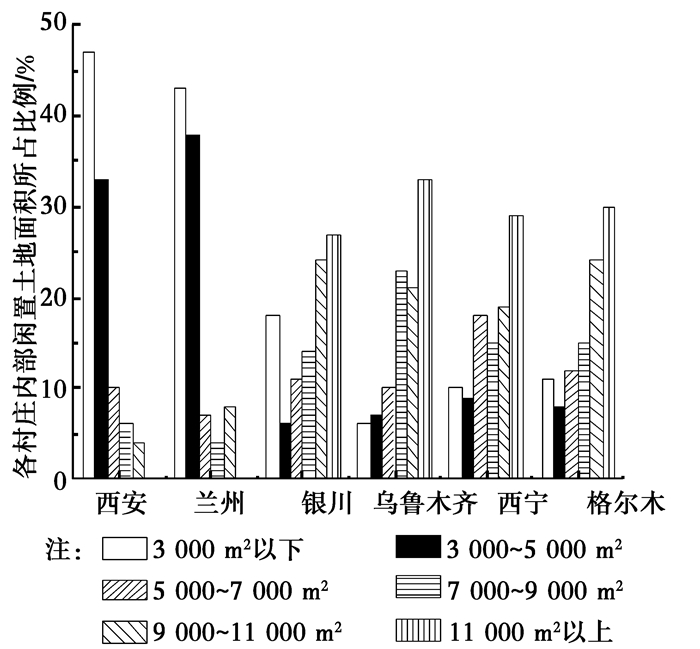

西北农村村庄周边大都存在许多或大或小的闲置荒废土地，同时，随着新建建筑的增加、旧有宅基地的累积及荒废，这样的闲置土地越来越多。这些土地一般荒废、集中且周围无遮阳，比较适合作为集热器的集中集热场地。由图 3调查结果可知，由于各地农村环境条件不同，不同地区农村的闲置土地面积相差较大，其中西宁、格尔木、乌鲁木齐地区农村村内闲置土地面积明显高于西安、兰州周边农村。
对比图 2、图 3可知，有些地区农村住宅户数较少，但村内闲置土地面积较大；而有些地区农村住宅户数较大，可村内闲置土地面积也较多。考虑到集中集热场地面积主要与村庄规模有关，而调查得出的不同地区闲置土地面积大小不能反映该地是否提供所需的集热器安装场地面积，因此，对当地的村庄规模及村内的闲置土地进行了综合统计，得出了各地区农村平均每户拥有的集中集热安装场地面积调查结果。

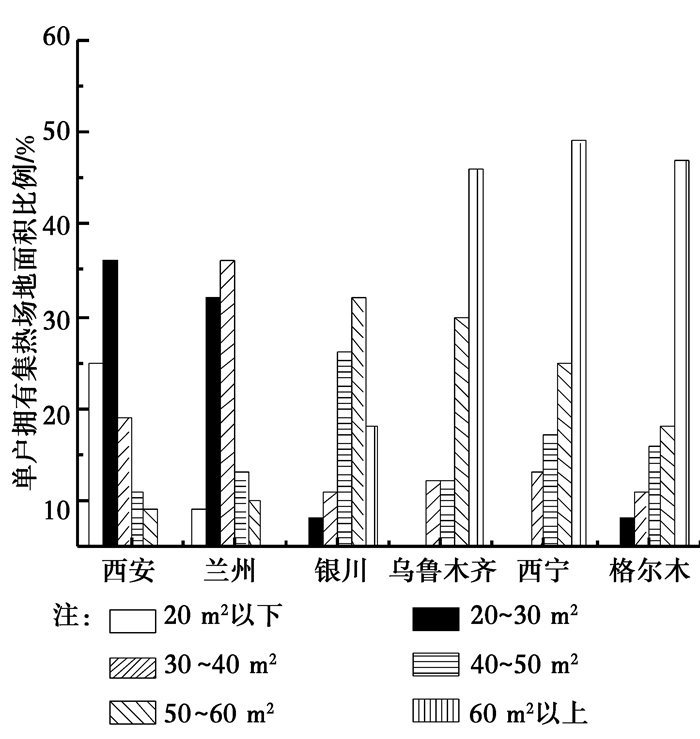

由图 4可知，西安、兰州大部分村庄可提供的每户集热场地面积不足40 m2，而乌鲁木齐、西宁、格尔木大部分村庄可提供的每户集热场地面积超过50 m2的比例超过65%。
农村住宅建筑密度是指单位宅基地面积下所具有的居民户数。表 1为西北各典型地区农村住宅建筑密度调查，调查以每10 000 m2宅基地面积所具有的居民户数为对象，其中10 000 m2宅基地面积的选取以村内住宅分布较为密集的地带为中心，选择住宅分布较为均匀的区域。
由表 1调查结果得出，西安、兰州周边农村居民住宅建筑密度显著高于西宁、格尔木地区，其中西安地区接近60%的村庄住宅建筑密度在30户/(万m2)以上，格尔木地区超过55%的村庄住宅建筑密度在20户/(万m2)以下。
影响农村太阳能集中采暖可行性的主要因素包括农村住宅采暖负荷条件、集热器集中安装场地、采暖建筑容积率要求等。
农村住宅采暖热负荷是设计太阳能集中采暖系统及设备选型的重要依据，同时，农村住宅围护结构良好的热工性能是确保太阳能集中采暖可在农村使用的必要前提。如果住宅建筑本身保温性能不高，住宅单位面积采暖负荷较大，将会使采暖系统设计容量增加，这不仅造成了资源的浪费，也大幅降低太阳能采暖系统应用的经济性。
由于农村住宅建筑有着与城市建筑不同的结构形式，因而现存的一些节能标准规定的建筑围护结构热工参数对农村住宅而言并不适用。农村住宅建筑热工参数主要受到当地室外气候条件的影响，西北气候分区主要包括严寒地区与寒冷地区，不同气候分区的住宅建筑热工参数具有明显差异，笔者参考文献[19]提供的农村节能建筑围护结构热工参数限值；由于农村居民工作生活相对自由，在家所穿衣物较多，因此，农村室内计算温度应以14~16 ℃考虑，选取15 ℃；住宅采暖热负荷的计算参照文献[20]中3.3.2的规定。西北各地农村在良好的建筑围护结构条件下，单位面积住宅建筑耗热量指标计算结果见表 2。
由表 2可知，西北农村住宅建筑在良好的建筑围护结构条件下，单位面积建筑耗热量指标可降至50~70 W/m2，这一指标与城市节能住宅相比仍然较高，但与传统农村住宅相比，采暖负荷显著降低很多，已满足农村太阳能采暖应用要求。
太阳能集中采暖采用集中集热，能否提供足够的集热器安装场地是判定集中采暖模式能否在该地应用的主要因素之一。太阳能集中采暖集热器安装场地面积的大小主要由住宅建筑耗热量指标及太阳能采暖系统保证率决定，西北各地农村住宅建筑耗热量指标采用表 2的计算结果，而太阳能保证率的最低限值主要与当地太阳能资源有关；由于西北地区太阳能资源分布不均，因此，各地太阳能采暖保证率最低限值具有一定的差异性，笔者主要参照文献[21]确定不同地区太阳能保证率最低限值。
太阳能采暖系统集热器面积的计算参考文献[20]中3.4.3的规定。西北农村住宅单户采暖面积假定为60、80、100、120 m2的条件下，各地集中采暖中平均每户所需的集热器安装场地面积指标如表 3；其中表中JT为当地纬度倾角平面12月份的月平均日辐照量，MJ/(m2·d)；QH为单位面积建筑物耗热量，W/m2；f为太阳能保证率；θ为换热因子；ηcd为基于总面积的集热器平均集热效率；ηl为管路及蓄热装置热损失率；AIN为单户采暖面积所需的集热器面积，m2。
由图 1西北农村住宅采暖面积调查结果可以看出，西北农村超过70%的住宅建筑所需采暖面积在80~100 m2，由表 3可知，西安农村采用集中采暖模式平均每户需满足集热场地面积为30~40 m2，兰州、银川农村为40~50 m2，乌鲁木齐农村为45~60 m2，西宁、格尔木农村为20~30 m2。
农村住宅采暖建筑容积率是指农村总采暖面积与总宅基地面积的比值。采暖建筑容积率是影响农村太阳能集中采暖室外管网热输送的主要因素，农村采暖住宅分布过于分散会导致供暖管道过长，不但加大了管道的热损失，也存在很多的“无效冷水”，使远处住宅采暖时，不能达到设计的采暖温度。因此，发展农村太阳能集中采暖，住宅采暖建筑容积率需有一个限制性指标。

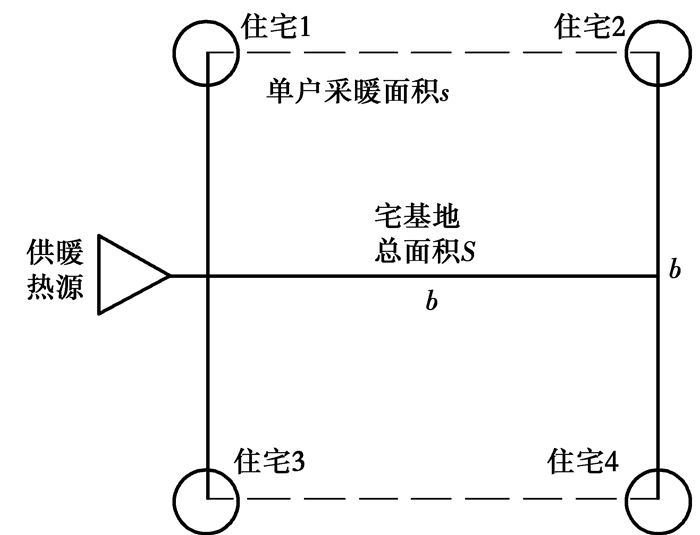

图 5为农村太阳能集中采暖室外管网简易图，以住宅1~4为分析对象。为使4个住宅采暖外网总长度最大，则要求相邻住宅之间距离相等，即图 5中住宅1与住宅2，住宅1与住宅3距离相等，此时管道热损失最大，采暖住宅容积率也最低。因此, 根据住宅总采暖量、管网热损失率及采暖住宅容积率之间的关系，可得出室外管网热损失率与采暖建筑容积率之间的变化规律，具体结果如图 5。

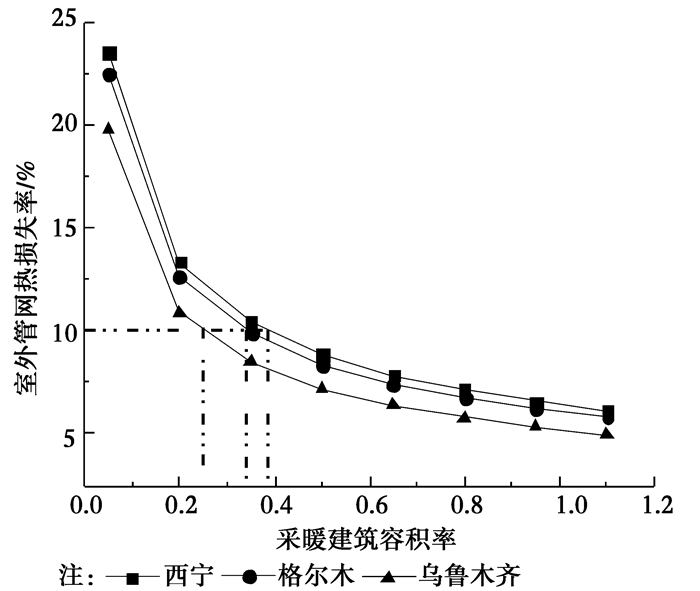

由图 6、图 7可知，集中采暖系统室外管网热损失随住宅采暖建筑容积率的增加而减少。根据文献[22]的规定，室外供热管网热输送效率不应低于90%，即室外管网热损失率不能高于10%。当室外管网热损失率为10%时，西安、西宁、格尔木地区农村住宅采暖建筑容积率约为0.33~0.38，兰州、银川、乌鲁木齐地区为0.20~0.25。
太阳能集中采暖模式在农村地区使用的主要限制性条件为集热器集中安装场地及住宅采暖建筑容积率。基于2.2、2.3节中这些限制性条件的计算分析结果，并结合西北农村太阳能集中采暖条件调查结果对比分析，可得出西北各典型地区农村太阳能集中采暖模式的适应性。
由于住宅采暖建筑容积率是农村单户采暖面积与总宅基地面积的比值，无法直接调查得出，以单户住宅采暖面积为100 m2，结合典型地区住宅采暖建筑容积率指标，可计算得出每10 000 m2宅基地面积所具有的居民户数，该指标称为居民户数指标。西安、西宁、格尔木地区农村住宅采暖建筑容积率为0.33~0.38，兰州、银川、乌鲁木齐地区农村住宅采暖建筑容积率为0.20~0.25。将其转化为居民户数指标，西安、西宁、格尔木地区每10 000 m2宅基地面积所具有的居民户数为33~38户，兰州、银川、乌鲁木齐为20~25户。
上述计算得出的居民户数指标与表 1各典型地区农村住宅建筑密度调查结果进行比较，可得出典型地区满足居民户数指标要求的村庄比例。表 3为西北各典型地区农村集中采暖集热器面积分析结果，与图 3各地村内单户拥有集热场地面积统计结果相比较，得出西北典型地区农村能够提供太阳能集中采暖集热安装场地要求的村庄比例。相关数据对比结果如表 4。
由表 4可得，以集热器安装场地条件分析，西安、兰州地区农村可提供足够集中集热安装场地面积的村庄比例不足20%，银川、乌鲁木齐地区农村满足要求的村庄比例在50%~75%，而西宁、格尔木地区有超过80%的农村可提供足够的集中集热场地。以农村采暖建筑容积率条件分析，兰州、银川、乌鲁木齐农村居民住宅建筑密度满足要求的农村比例超过50%，而西宁、格尔木周边农村住宅建筑分布较为分散，满足要求的农村比例不足30%。
1) 农村住宅采用太阳能采暖，住宅围护结构需具有良好的保温性能。西北农村住宅在保温性能良好的条件下，单位面积建筑耗热量指标可降至50~70 W/m2，相比传统农村住宅，采暖负荷显著降低，满足太阳能采暖应用要求。
2) 西北农村太阳能集中采暖可行性的关键影响因素为集热器安装场地条件及采暖建筑容积率条件。其中, 西安农村平均每户需提供集热场地面积为30~40 m2，兰州、银川农村为40~50 m2，乌鲁木齐农村为45~60 m2，西宁、格尔木农村为20~30 m2；西安、西宁、格尔木农村采暖建筑容积率最低限值需满足0.38~0.41，兰州、银川、乌鲁木齐农村为0.27~0.31。
3) 对比各典型地区太阳能集中采暖可行条件及当地太阳能采暖条件问卷调查结果得出：西安、兰州地区超过80%的村庄不能提供足够的集中集热场地，西宁、格尔木地区满足住宅建筑容积率条件的村庄不足30%。
