对于既有钢结构建筑，采用锈蚀质量损失率来评定其锈蚀程度显然是不可行的。由于本试验所采用的腐蚀环境为模拟海洋大气加速腐蚀环境，锈蚀钢板呈现出局部坑蚀的腐蚀特征，因此,采用局部坑蚀体积换算所得的相对局部坑蚀平均深度作为评定试验试件锈蚀程度的等效腐蚀量。相对局部坑蚀平均深度的换算公式为：

式中：d为各测量区域局部坑蚀平均深度，M,N为测量区域内X,Y方向测量步长数，z(x_i,y_j)为测点垂直方向坐标值，z_top为测量范围内纵坐标最高点值，η′为相对局部坑蚀平均深度，${\bar d}$为任一腐蚀龄期钢板的坑蚀平均深度(由于锈蚀钢板试件各测量区域坑蚀深度离散性较大，因此,采用各腐蚀阶段4个测量区域的局部坑蚀平均深度均值作为各腐蚀龄期坑蚀平均深度)。t₀则为未锈蚀钢板厚度，均为8 mm。

为了验证相对局部坑蚀平均深度作为等效腐蚀量的有效性，将上述公式(2)所计算的各腐蚀阶段相对局部平均坑蚀深度与各阶段平均质量损失率(单侧)进行对比，建立相对坑蚀深度与质量损失率关系图 3。(图中各数据点坐标值详见表 1)

采用最小二乘法对图中数据点进行线性拟合，相关系数R²为0.878，拟合直线斜率为1.211，说明在锈蚀质量损失率不超过10%时，可以采用各腐蚀阶段相对坑蚀平均深度η′近似代替锈蚀钢板单侧质量损失率，来有效表征钢板在腐蚀环境下的锈蚀程度。但是随着锈蚀时间的逐渐增长，局部坑蚀面积逐渐扩大，测量区域内钢板原表面被完全侵蚀，即形成了一定程度上的层状剥离侵蚀，导致相对坑蚀平均深度与质量损失率之间的误差越来越大，此时采用相对坑蚀平均深度η′作为等效腐蚀量已不再准确，应将剥离侵蚀产生的均匀腐蚀深度与坑蚀平均深度共同考虑，作为等效腐蚀量的参考指标。

图 3

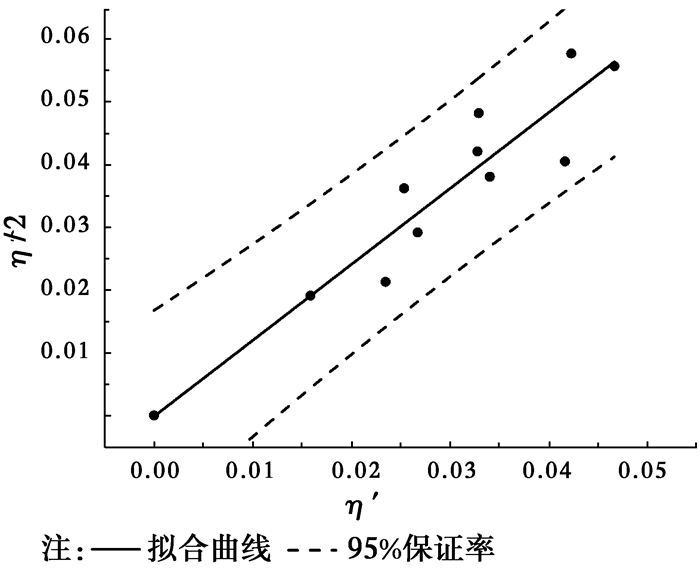

图 3 相对坑蚀平均深度与质量损失率关系 Fig. 3 Relationship between the relative average depth of pit corrosion and mass loss rate

表 1

表 1 测量区域坑蚀平均深度 Table 1 Average pitting depth in measurement area 腐蚀时间/d 测试区域11 d/mm 测试区域 12 d/mm 测试区域 21 d/mm 测试区域 22 d/mm ${\bar d}$/mm η’ η/2 14 0.143 0.125 0.119 0.121 0.127 0.015 84 0.019 1 28 0.132 0.213 0.147 0.259 0.188 0.023 47 0.021 3 42 0.214 0.214 0.194 0.233 0.214 0.026 72 0.029 2 56 0.199 0.201 0.163 0.248 0.203 0.025 34 0.036 2 70 0.275 0.286 0.241 0.287 0.272 0.034 03 0.038 1 84 0.198 0.275 0.379 0.197 0.262 0.032 78 0.042 1 98 0.343 0.512 0.227 0.251 0.333 0.041 66 0.040 5 118 0.281 0.321 0.218 0.233 0.263 0.032 91 0.048 2 138 0.361 0.329 0.306 0.497 0.373 0.046 66 0.055 7 178 0.277 0.277 0.313 0.486 0.338 0.042 28 0.057 7

表 1 测量区域坑蚀平均深度 Table 1 Average pitting depth in measurement area

局部坑蚀平均深度作为一定锈蚀程度范围内等效腐蚀量的重要参数之一，应对其随时间的变化趋势进行预测。文献[13]认为钢的大气腐蚀发展遵循幂函数规律：d(T)=ATⁿ,D为腐蚀深度，T为暴露时间，A为第一年的腐蚀速率，n表示腐蚀的发展趋势；Paik等^[14]通过统计44条散货船的7 503个纵向构件的腐蚀数据点信息，得到腐蚀深度线性模型:d(T)=c₁T，c₁为腐蚀速率；王燕舞等^[11]则根据以往试验结果提出了一种基于新型weibull函数的腐蚀深度时变模型，模型的具体函数表达式为d(T)=d_m{1-exp[-(T/α)^m]}，其中d_m的物理意义为点蚀深度上限，α和m为形状参数和尺度参数。根据以上各种观点，采用3种模型函数对局部坑蚀平均深度的时变数据点进行拟合分析，具体结果见图 4。

图 4

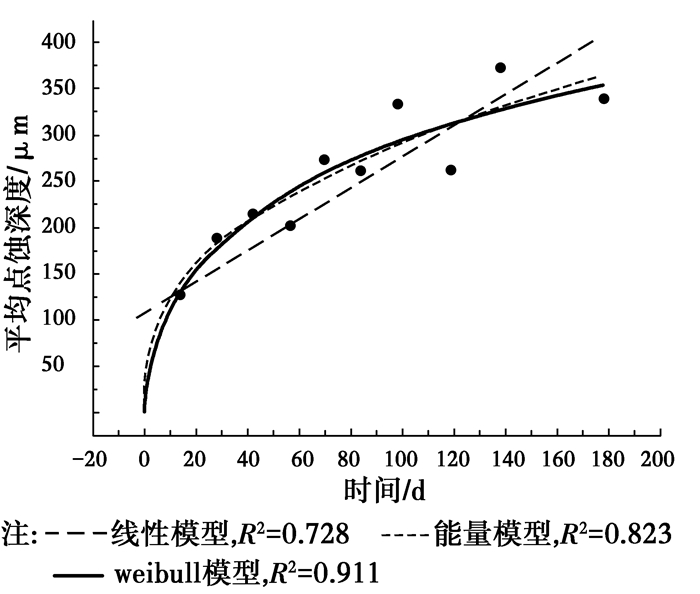

图 4 坑蚀平均深度时变拟合曲线 Fig. 4 Time-varying fitting curve of average pitting depth

根据图中3种函数相关系数的大小关系可知，新型weibull函数的拟合情况最好，说明在实验室加速腐蚀环境下，新型weibull函数可以更好地对坑蚀深度随时间的变化趋势进行预测，因此,采用新型weibull函数作为坑蚀深度随时间变化的时变模型，模型参数的具体取值：d_m=499.38,α=122.49,m=0.563。但是由于该时变模型只针对试验室加速腐蚀环境，对于自然环境中坑蚀平均深度随时间的发展规律，还应采用实际结构所得数据进行验证比较，从而更好地对实际服役结构的锈蚀程度进行预测。

2.2坑蚀横截面积分布规律

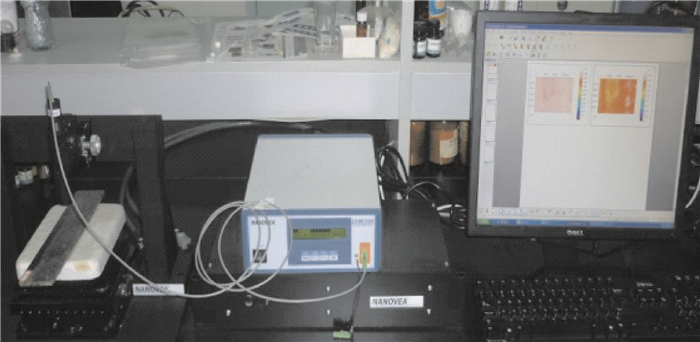

钢板在大气腐蚀环境中发生锈蚀后，其锈蚀表面各项几何参数指标均有可能对钢材的力学性能退化产生影响，单纯注重点蚀深度指标的做法被认为是较为粗糙的，应针对构件实际受载情况选定主要影响参数进行深入细致分析。Paik等^[9,10]认为在评估结构强度时，相对点蚀坑深而言，点蚀所造成的截面积损失是更值得关注的指标;安琳等^[15]则通过钢筋拉伸试验结果证明锈蚀钢筋与未锈钢筋的名义强度比可近似取锈后钢筋的最大残余面积率,受锈坑应力集中的影响甚微.基于以上学者观点，通过锈蚀钢板表面三维尺寸的测量，对锈蚀钢板的坑蚀截面损失率随机分布进行概率统计分析是十分必要的。

Mohammad等^[16]通过对锈蚀钢筋模型数据的统计分析，指出延锈蚀钢筋长度方向的横截面积随机分布服从对数正态分布模型，并建立了模型参数与锈蚀质量损失率之间的关系式。对于锈蚀钢构件而言，由于测量区域范围限制，在实际工程中无法对其锈蚀质量损失率进行评测，因此,采用锈蚀质量损失率对模型参数进行计算是不尽合理的。在本文2.1节中，已经对坑蚀平均深度进行了分析，发现将其作为等效腐蚀量的参考指标具有一定的实际意义，故选择坑蚀平均深度作为对坑蚀截面损失率随机分布进行探究的基础。

为了探究坑蚀截面损失率服从何种分布，需要设定以下参数及转换公式：

坑蚀面积系数

$ \begin{array}{l} \beta \left(x \right)=\frac{{A\left(x \right)/{A_0}}}{{A/{A_0}}}=\frac{{d\left(x \right)/{t_0}}}{{d/{t_0}}}=\\ \frac{{\frac{1}{N}\sum\limits_{j=1}^N {\left| {z\left({x,{y_j}} \right)- {z_{{\rm{top}}}}} \right|} }}{{\frac{1}{{MN}}\sum\limits_{i=1}^M {\sum\limits_{j=1}^N {\left| {z\left({{x_i},{y_j}} \right)- {z_{{\rm{top}}}}} \right|} } }} \end{array} $

(3)

式中：d(x)为延试件长度方向坐标值为x的截面坑蚀平均深度，d为测量区域坑蚀平均深度。

分别采用正态分布和对数正态分布函数对坑蚀面积系数随机分布进行拟合，采用公式标准化转换方式，正态分布函数

$ y={\varphi ^{ - 1}}\left(P \right)=\frac{{\beta \left(x \right)- \mu }}{\sigma }={a_1}+{b_1} \cdot \beta \left(x \right); $

(4)

对数正态分布：

$ y={\varphi ^{ - 1}}\left(P \right)=\frac{{\ln \left[{\beta \left(x \right)} \right] - \mu }}{\sigma }={a_1}+{b_1} \cdot \ln \left[{\beta \left(x \right)} \right] $

(5)

其中：μ_β=-a₁/b₁，σ_β=1/b₁。

概率运用顺序排列的方法进行计算

$ P=\frac{i}{{1+n}},i=1 \ldots n $

(6)

通过图 5中(a)与(b)及(c)与(d)的拟合相关系数比较发现，采用正态分布函数对坑蚀面积系数随机分布进行描述更为准确。将线性拟合所得参数带入公式(5)，计算μ_β和σ_β，然后建立μ_β及σ_β随坑蚀平均深度的变化趋势图 6。从图中可以看出，μ_β基本不随坑蚀平均深度的变化而变化，μ_β≈1；σ_β随坑蚀平均深度的变化呈幂函数下降趋势(公式(7))，说明随着锈蚀程度的增大，测量区域内垂直于试件受力方向坑蚀横截面损失率之间的离散性逐渐减小，基本符合随着锈蚀时间的增长，锈蚀试件点蚀坑逐渐向四周扩散形成局部蚀坑的腐蚀规律。根据以上参数及公式，我们便可以在已知腐蚀龄期的情况下对最大坑蚀截面损失率(单侧)进行保证率为95%的概率预测，从而对腐蚀后钢板的强度进行有效折减,建立锈蚀钢板的屈服强度退化概率模型。公式(7)、(8)、(9)的具体函数计算表达式为

图 5

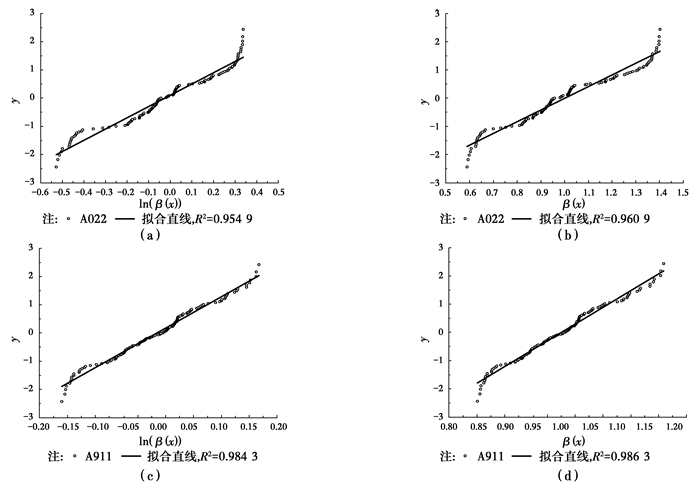

图 5 坑蚀面积系数分布规律 Fig. 5 Distribution law of pit corrosion area coefficient

图 6

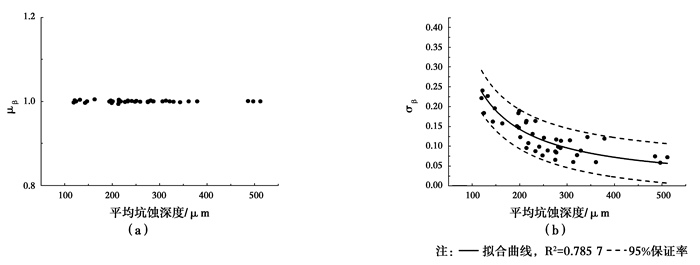

图 6 模型参数随坑蚀平均深度变化趋势图 Fig. 6 Trend of model parameter with average pitting depth

$ \begin{array}{l} {\sigma _\beta }=26.54{d^{ - 0.987}}\\ \;\;\;\;\;\;\;\;{\gamma _{\left({0.95} \right)}}=\\ \frac{{{A_{\left({0.95} \right)}}}}{{{A_0}}}=\frac{{{d_{\left({0.95} \right)}}}}{{{t_0}}}=\frac{{{\varphi ^{ - 1}}\left({0.95} \right)\cdot \beta+\mu }}{{{t_0}}} \cdot d\left(T \right)=\\ \frac{{{\varphi ^{ - 1}}\left({0.95} \right)\cdot 26.54d{{\left(T \right)}^{ - 0.987}}+1}}{{{t_0}}} \cdot d\left(T \right)=\\ \frac{{{\varphi ^{ - 1}}\left({0.95} \right)\cdot 26.54{{\left\{ {{d_m}\left\{ {1 - \exp \left[{ - {{\left({T/a} \right)}^m}} \right]} \right\}} \right\}}^{ - 0.987}}+1}}{{{t_0}}} \cdot \\ \;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;{d_m}\left\{ {1 - \exp \left[{ - {{\left({T/a} \right)}^m}} \right]} \right\} \end{array} $

(7)

式中：γ_(0.95)为保证率为95%的单侧截面损失率。

屈服强度退化概率模型：

$ f_y'=\left({1 - 2{\gamma _{0.95}}} \right){f_y} $

(9)

为了验证上述计算公式的准确性，分别计算不同龄期锈蚀钢板的最大锈损截面面积率，并与课题组随后进行的力学性能试验数据进行对比，发现最大锈损截面面积率(1-2γ_(0.95))与对应的相对剩余屈服强度(f′_y/f_y)之间最大误差仅为2.13%，符合文献^[1,15]的相关结论，具体对比数据如表 2所示。

表 2

表 2 最大锈损截面面积率与相对剩余屈服强度对比关系 Table 2 contrast relationship between maximum corrosion damage section area ratio and relative surplus yield strength 时间/d f′y/fy 1－2γ(0.95) 误差/% 14 0.958 7 0.956 5 -2.34 28 0.933 9 0.944 2 1.11 42 0.916 1 0.935 6 2.13 56 0.937 1 0.929 0 -0.86 70 0.934 2 0.926 3 -1.14 84 0.914 0 0.919 0 0.55 98 0.903 2 0.915 1 1.32 118 0.907 5 0.910 3 0.31 138 0.896 6 0.906 2 1.07 178 0.906 4 0.899 7 -0.74

表 2 最大锈损截面面积率与相对剩余屈服强度对比关系 Table 2 contrast relationship between maximum corrosion damage section area ratio and relative surplus yield strength

3 结论

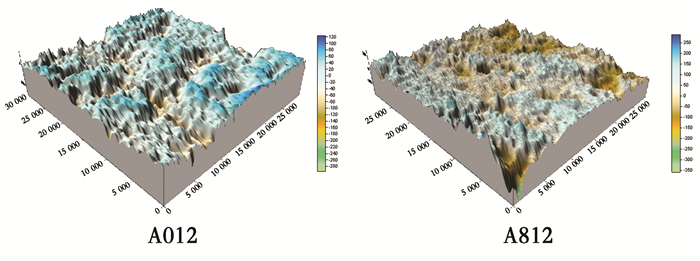

1) 通过建立不同龄期锈蚀钢板表面形貌图可以发现，当锈蚀程度相对较低时，测量区域内的点蚀坑密度较大，而直径相对于深度较小，属于窄深型蚀坑；随着锈蚀程度的增大，点蚀密度逐渐减小，而蚀坑的三维尺寸逐渐增大，锈蚀钢板表面逐渐生成宏观局部腐蚀。

2) 局部腐蚀为主的锈蚀钢板，坑蚀平均深度是等效腐蚀量的主要参考指标之一。当腐蚀时间相同时，通过计算证明坑蚀平均深度近似等于腐蚀平均深度，且其随时间的变化趋势可以采用新型weibull函数加以描述，该时变模型为自然环境下钢板的坑蚀平均深度预测提供了借鉴。

3) 锈蚀钢板表面形貌扫描数据的统计结果表明,正态分布函数模型可以对基于坑蚀平均深度的锈蚀钢板单侧横截面积损失率随机分布规律进行较为准确的描述；通过对正态分布模型相关参数进行回归分析，讨论了均值及标准差随坑蚀平均深度的变化规律，并据此建立了与坑蚀平均深度相关的锈蚀钢板单侧横截面积损失率的概率模型。

4) 从几个方面对加速腐蚀环境下钢板表面坑蚀几何形貌规律进行了统计分析，为后续研究锈蚀钢板表面坑蚀三维几何尺寸对力学性能影响提供了参考。
