辐射板空调系统以其节能、环保、低噪声[1]、房间无明显吹风感[2] 、热舒适性高[3]及节省建筑空间等优点逐渐成为人们新的选择,与传统空调相比可节省全年能耗30%以上[4]。2002年美国能源部将其作为未来最有优势的15项暖通空调节能技术之一[5]。现代空调技术起源于欧洲,20世纪70年代瑞士率先推出用于低温地板辐射采暖的交联聚乙烯管材,大大促进了辐射采暖空调的发展[6],20世纪80年代末,低温地板采暖技术已经被广泛应用于住宅以及商场、饭店等民用及公共建筑,20世纪90年代初鲁诺·凯勒教授设计的混凝土顶板辐射采暖制冷成功运行,使建筑集供冷采暖为一体技术得以实现,减少了设备占有建筑空间和设备初投资。目前,可采用加隔热保温层等措施来降低混凝土背面的热损失,降低建筑结构内外温差。如果是高层建筑,对每一层的室内来讲,相当于地面和顶面双层供暖,混凝土楼板具有较大蓄热能力,较低的供水温度就可满足人体热舒适要求,因此,混凝土辐射板供暖逐步得到应用。2013年李严在长沙万国城,做了混凝土顶板双面辐射供暖传热的模拟研究[7]。与此同时,学者们也致力于辐射板换热量的研究,Davie等[8]提出辐射换热平均辐射温度模型,Maloney等[9]提出辐射供暖计算模型等。
目前,研究主要集中在夏季工况混凝土顶板供冷上,而对冬季工况混凝土顶板辐射供暖传热性能较少,不利于实现建筑混凝土顶板辐射供暖制冷一体化。
笔者首先建立简化数学模型,利用MATLAB软件计算混凝顶板换热量,然后通过实验对模型进行验证,同时研究不同管间距时室内温度的垂直分布、换热量等顶板辐射特性。
为了方便求解,对混凝土顶板的传热做出以下简化[10]:
1) 在稳态工况下分析所有传热过程。
2) 由于辐射顶板埋管上设有保温层,故可忽略顶板背面的传热,即辐射板为单面传热。
3) 换热盘管内的热媒均为均匀流动。
4) 在模型中,假设水温沿单位管长无变化,忽略沿管轴线方向导热;混凝土顶板表面的温度分布符合肋片温度分布规律,埋管导热可看为等截面直肋的导热。

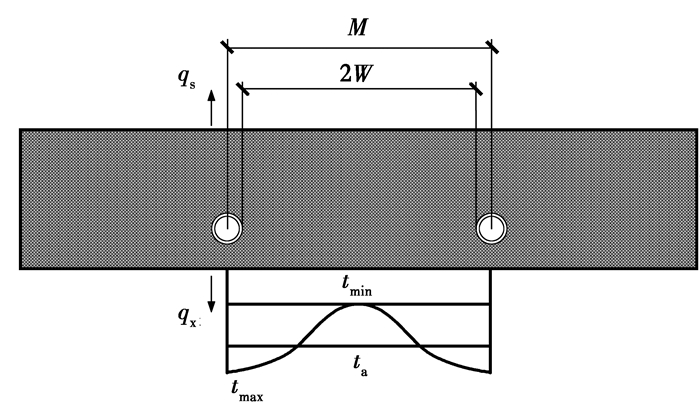

如图 1所示,顶板表面温度分布符合肋片温度分布规律,管顶混凝土顶板表面温度最高(tmax),将其视为肋基,两管道之间表面温度最低(tmin),将管道之间2W区域视为肋片。由于混凝土辐射顶板中管道—般采用等间距平行布置,可近似认为两管之间对称。
顶板换热方式包括对流换热和辐射换热,其中辐射换热一般占总换热量的50%以上[11],为方便计算,本文采用简化计算方法——平面肋片法[12]。肋基部分的换热量为
化简为
其中
式中:α1为混凝土顶板总换热量系数,W/(m2·℃);AUST为非供暖壁面的表面加权平均温度,K;Aj为房间除顶板以外其他表面的面积,m2;Tj为房间除顶板以外其他表面的温度,K;εj为房间除顶板以外其他表面的发射率。
肋片部分的导热微分方程为
边界条件为
式中:U为换热肋片界面周长且U=L;AL为肋片截面面积,m2;AL=L·δ;λ为混凝土辐射顶板结构的导热系数,W/(m2·℃);L、δ为肋片的宽度和厚度,m。
对式(4)进行求解,得到肋片表面的温度分布tx:
当肋片为多层结构时
以上假定顶板传热的温度场是一维传热,而实际辐射顶板内温度场是二维温度场,必须考虑沿顶板厚度方向的温度变化。因此,Kilki等[13]提出等效热导,认为管轴线以下的顶板结构等效为热导为2Σλiδi故将(7)修正为
对公式(5)积分,得到肋片平均温度
计算得
故肋片下表面的换热量:
得到
则
故在管间距为M的混凝土顶板的散热量为
当对流换热量与辐射换热量分别计算时:
式中:ηd为对流换热肋片效率;ηf为辐射换热下的肋片效率。其中肋基温度tmax计算式如下:
tg为管道外表面温度可以近似计算为
式中:tg为管道平均水温,℃;dn为管道内径,m。
对肋基的计算公式(16)有一个假设前提:混凝土顶板传热是一维的,实际上混凝土辐射板传热是二维的,水平方向和竖直方向的导热会引起混凝土辐射板表面温度降低不可忽略,所以对肋基温度进行修正,引入水平传热修正系数K,公式(16)变为
对于混凝土结构:
式中:M为管间距,m;d为管道的埋管深,m。
联立式(1)~(19)要求换热量还需要已知对流换热系数和辐射换热系数αd,αf。
在供暖的工况下,辐射顶板温度高于室内空气及各个墙体的温度,故可认为混凝土辐射板面是热流朝下[14],因此
代入(20)整理后得
对于20 ℃的空气,λ=0.025 7 W/(m2·℃);v=15.11×10-6m2/s;β=0.003 43;Pr=0.713。代入式(22)得
Alamdari和Hammond 1983年将上式修正为
式中:L为定型尺寸,对于顶板表面取其表面两个边长的平均值,m;△t为顶板与室内空气之差,℃。
对于辐射换热系数本文采用ASHRAE给出平均辐射温度的计算方法,即将辐射板之外的室内各个表面假想为一表面,辐射板和该假想表面之间的换热量和实际情况下的换热量相同,因此辐射顶板的辐射换热量可看作由两表面围成的封闭空间模型计算得到:
式中:σ为蒂芬玻尔兹曼常数,σ=5.67×10-8W/(m2·K4);TP为供暖辐射板表面的温度,K。
将式(25)线性化为
即
联立(1)~(28),用MATLAB软件编程求解,在已知供水温度、建筑物结构内表面及室内空气温度等条件下求得混凝土顶板辐射供热换热量。

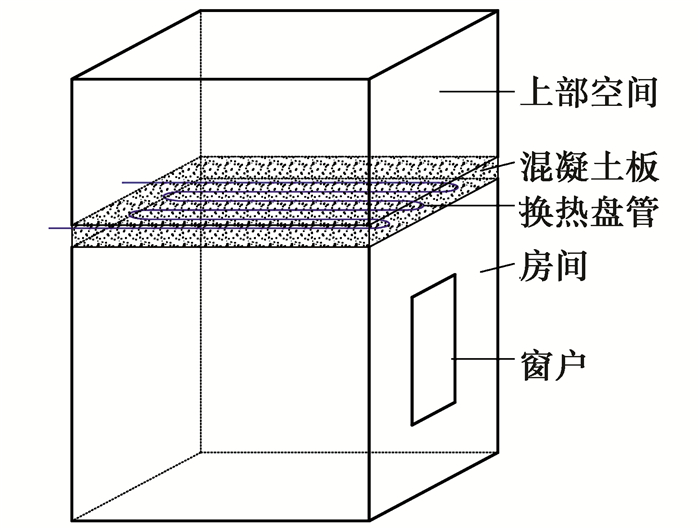

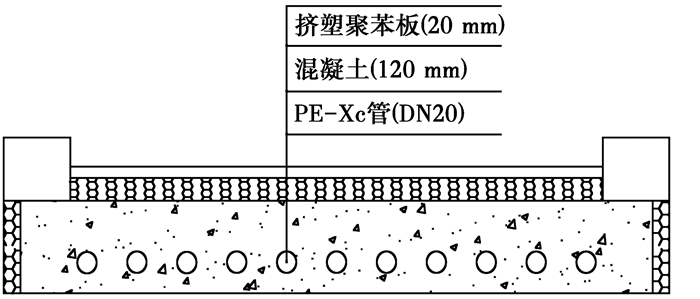

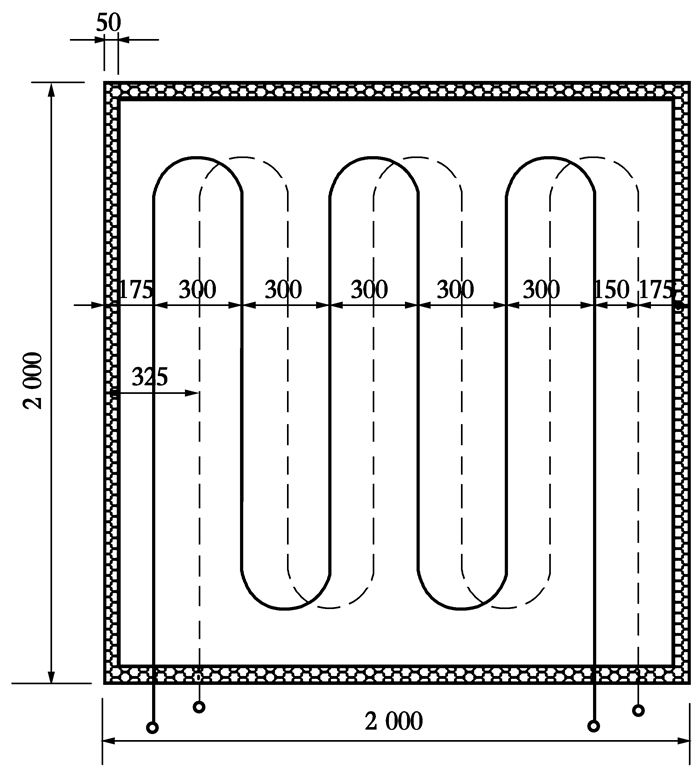

实验对象为位于长沙的一间混凝土顶板辐射供暖热工实验室如图 2[15]所示。该实验室主要为测试混凝土顶板热工性能而设计,可创造一个可控且不受外界干扰的实验环境。为模拟住宅混凝土顶板辐射供热环境该试验室分为上下两层,其中一层尺寸为(长×宽×高)1 560 mm×1 560 mm×1 510 mm,西外窗尺寸720 mm×510 mm,仅供实验人员进出试验室,实验中小窗采用挤塑聚苯板密封。混凝土顶板构造层包括混凝土层及换热盘管如图 3所示。为防止室外温湿度对实验室的干扰,顶板设置20 mm厚的挤塑苯板,墙体设置200 mm厚的低导热系数的加气混凝土砌块,地板底部设置200 mm厚的低导热系数的加气混凝土砌块,实验室各物性参数见表 1。为研究不同管间距对顶板辐射换热量的影响,实验室顶部采用150/300 mm两种间距换热盘管如图 4,换热盘管距混凝土顶板下表面距离40 mm。

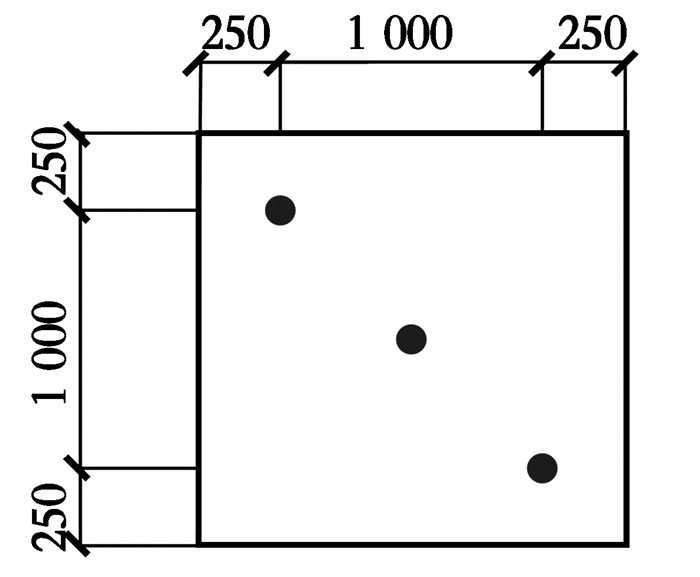

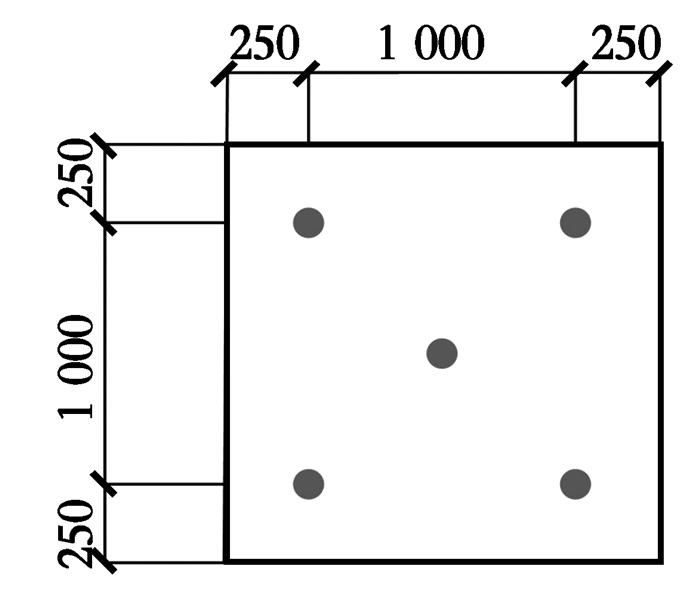

实验测试参数主要包括供回水温度、供水流量、室内空气温度和相对湿度、混凝土顶板温度、各个非供暖围护结构的温度、室外空气温度及顶板换热量等。实验每隔30 s采集一次数据,为减少实验误差,采取多点测量连续记录取平均值的方法。混凝土顶板和地板各布置5个点,墙体布置3个点,测点分布如图 5和图 6所示;在试验台中间距地面分别为0.4、0.8、1.2、1.4 m的位置处布置4个温度测量点,实验所用的测量仪器如表 2所示。
该实验水系统采用定流量变温度控制方法,通过控制供回水温度来调节混凝土顶板表面温度。试验中,为避免流量变化对顶板供热量影响,热媒流量设定为0.40 m3/h。改变供回水温度使辐射顶板温度在30.4~37.5 ℃之间变化。稳态工况下每30 s记录一组数据,得到顶板辐射供暖工况下的热工参数,求出混凝土顶板辐射换热量,验证上述数学模型的正确性。

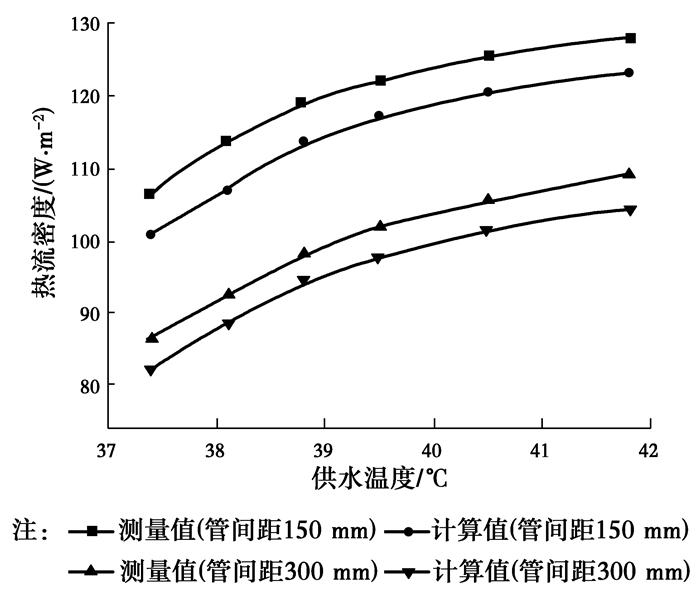

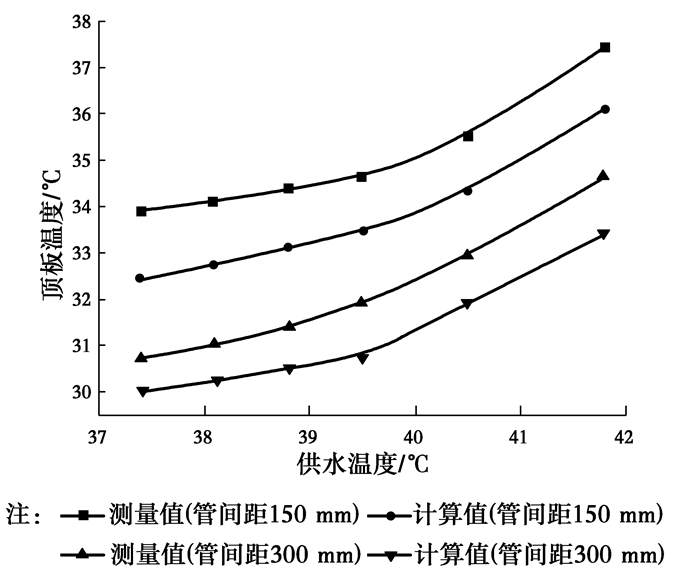

1)从表 3和图 7中可以看出,混凝土顶板温度传热模型的验证包括2个方面,针对模型中的未知量:顶板下表面平均温度和顶板单位面积供热量可测量得到。表 3为6种供水温度工况下,2种不同换热盘管间距实验测量值与数学模型计算值对比,从表中可以看出模型供热量的计算误差在5.15%之内,顶板温度的误差小于5.01%,因此,计算模型基本与实验相吻合。由于实验过程中试验台并不是完全与外界隔绝,且热媒沿换热盘管方向温度降低,因此,混凝土顶板辐射供热数学模型的供热量小于实验值,在相同工况下,150 mm的换热盘管间距顶板温度比300 mm换热盘管间距大,随着供水温度增大,顶板温度呈指数增大。
2)从图 8可看出,在供水温度相同的情况下,管间距越小,顶板换热量越大,顶板温度分布越均匀,更容易达到室内的设计温度,增加房间舒适性。如果要求较大的管间距,可以通过提高供水温度温度来满足房间温度要求,但是这样不仅增加供热系统的能耗,还由于顶板温度分布不均匀造成室内舒适性降低。

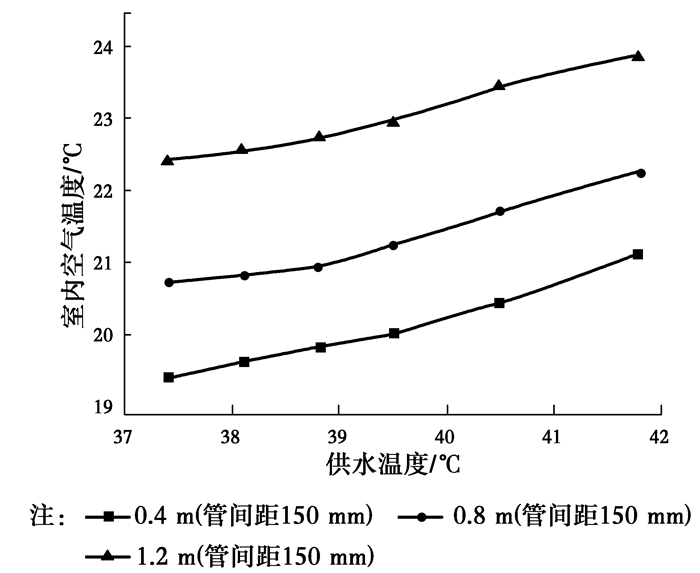

3)从图 9可看出,室内空气温度随着高度升高而升高,且随着高度增加温差变化率逐渐增大,供水温度在37.5~41.5 ℃时0.4与1.2 m处室内空气温度差在3 ℃左右。

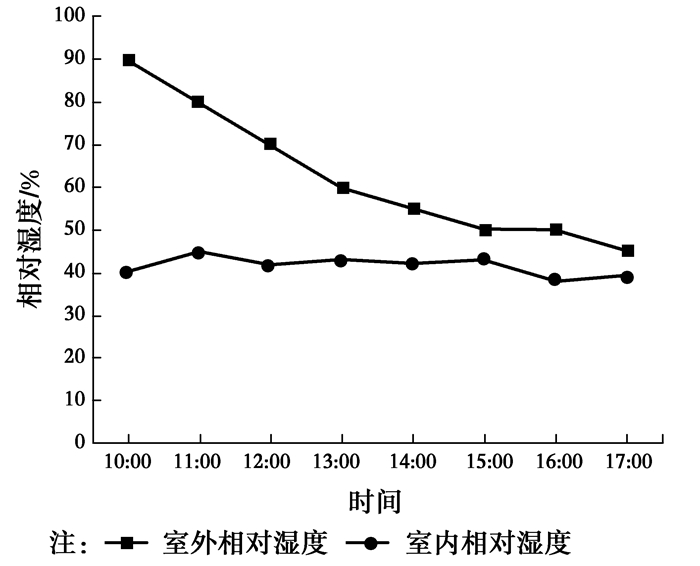

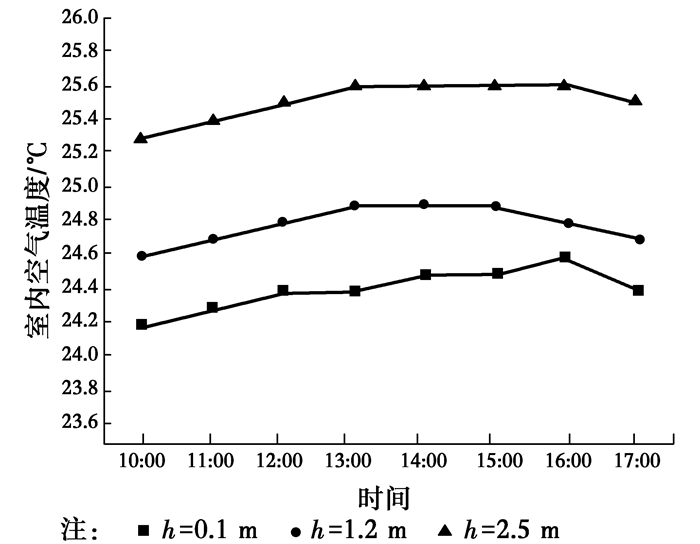

选取长沙某典型住宅楼,房间的结构参数为(长×宽×高)4.5×3.1×3 m,用平面肋片法对其采暖工况下辐射顶板换热量进行计算[7]。计算结果表明:平面肋片法计算得换热量与测量值的误差为7.66%。实验结论如下:1)地板表面和2.5 m处最大垂直温差为1 ℃,1.2 m处空气的温度与地板附近空气温度的垂直温差最大仅为0.7 ℃,远低于ASHRAE的规定,如图 11所示。2)室内空气与室外空气相对湿度的变化曲线如图 12所示,随着室外相对湿度的变化,室内相对湿度维持在40%左右,室内相对湿度随温度变化较小,克服了传统散热器取暖时室内过于干燥造成的舒适性和健康的问题。
1) 针对顶板辐射供暖换热量计算问题,建立简化平面肋片法模型,理想实验条件下模型计算值与实验测量值误差在5.15%以内,实际工况实验下模型计算值与实验测量值误差在7.66%左右,满足系统设计要求。
2) 混凝土顶板辐射采暖在供水温度一定的条件下,随着盘管间距的增加,混凝土顶板表面温度和热流密度都会降低。
3) 实验得知:供水温度在37.5 ℃~41.5 ℃时,0.4 m与1.2 m处室内空气温度差在3 ℃左右。
