水平位移是反映结构力学性能的重要参数，木结构较钢结构、混凝土结构的水平位移大。薛建阳等[1]对使用碳纤维布加固的木结构输入地震波，在8度罕遇地震(0.41~0.61 m/s2)时，柱头最大水平位移达到100.28 mm；隋䶮等[2]在殿堂式木结构模型振动台试验中输入EL-Centro波，柱头最大水平位移为101.951 mm；Folz等[3]在木结构模型的试验中测得结构的相对水平位移最大为109.6 mm；周乾等[4-5]对故宫神武门进行了地震反应研究，在8度罕遇地震作用下，屋顶节点的位移在水平方向的响应峰值达153 mm，对大雄宝殿采用三维激光扫描仪测得最大柱头侧移值为220 mm；高大峰等[6]采用EL-Centro波对西安永宁门箭楼结构进行了抗震性能分析，得出了屋顶最大水平位移253.33 mm；Maeno等[7]对传统木结构的地震响应特征的研究中将柱的水平位移控制到300 mm。很多研究人员研发了适合其领域的位移传感器[8-15]，应用效果良好，但木结构领域中所需大量程位移传感器的研制较少。目前，可测量位移的传感器类型较多，如电位器式、电阻应变式、电容式、电感式、磁敏式、光电式及超声波等位移传感器，每种类型的位移传感器均有其优劣点。昌学年等[16]和刘焱等[17]总结出了电阻应变式位移传感器量程为0.1 μm~0.1 mm，现有的电阻应变式位移传感器的量程较小。虽然非线绕式电位器式位移传感器、激光式、磁栅及感应同步器位移传感器可以测得±500 mm水平位移，但结构发生非直线运动时，需求得其运动方程并辅助倾角传感器才能计算出结构或构件的水平位移，不但过程复杂，还因间接求得而造成较大误差；结构发生不规则运动或运动方程无法求得时，现有的传感器将无法直接获得结构的水平位移；基于此，笔者研制了一种新型电阻应变式位移传感器——WD位移传感器。
WD位移传感器由工具钢(M42高速钢)、应变片、手柄、轴承、轨道(图 1)组成。WD位移传感器系统中的手柄及工具钢通过喉箍固定在所测结构或构件的端部，轨道及轴承固定于绝对不动的合适位置处，工具钢置于轨道中，被测试件侧移时，因工具钢弯曲使贴于其表面的应变片发生变形，通过采集系统将应变片的变形转化为相应的微应变，同时建立应变和位移的函数关系以得到结构的位移值。
在WD位移传感器系统中，施加在工具钢上的荷载随着工具钢的变形而在工具钢上移动，但荷载作用点的运动轨迹与固定端的距离始终保持不变，荷载方向始终垂直于工具钢，这与传统悬臂梁中荷载始终作用于梁上某固定位置产生挠度的情况有所不同；当工具钢发生小弯曲变形时，其应变位移关系呈现线性关系，非线性误差较小；当发生较大变形时，因工具钢的几何非线性，使应变位移的关系不再保持直线。因此，WD位移传感器的应变位移关系应通过分段函数的方式表示。在往复加载试验中，由于工具钢置于竖直放置的轨道中，该轨道允许传感器沿竖向自由移动，而限制水平方向的位移，故测到的为试验对象的绝对水平位移。
WD位移传感器设计的优劣性取决于应变位移关系对位移计的静态参数指标(精度、灵敏度、分辨力、线性度、回程误差)的影响程度，而影响这些静态参数指标的因素归咎于位移传感器自身的各种物理因素(轨道位于工具钢上的初始位置、轨道缝隙宽度及工具钢在轨道中的角度)，因此，只要分析位移传感器各物理因素及其水平对设计目标的影响即可，而物理因素与设计目标的关系可通过正交试验设计完成。
正交试验设计是利用正交表在很多试验方案中挑选出代表性强的少数几个试验方案，并通过试验结果的分析推断出最优方案。正交试验设计首先确定试验目标、影响试验目标的因素及水平，选择合适的正交表、确定试验方案并组织实施，最后将试验结果进行极差和方差分析并确定最优方案[18]。
WD位移传感器的设计目标为静态参数指标，影响因素为传感器的物理因素，每种影响因素下均设有两个水平，设计目标、影响因素及水平见L4(23)正交试验表(表 1)。
由表 1可知：为确定WD位移传感器物理因素与设计目标的关系，需要做4个试验(图 2)。将导线连接到静态电阻应变仪和位移传感器上，使用激光投线仪调整位移传感器各部件位置，确保手柄与工具钢同轴，并将位移传感器正置(或斜置2.88°)固定在固定杆上；将钉子轨道固定在金属拉伸试验测距仪的轨道上，钉子轨道距工具钢固定端500 mm(或550 mm)处，保证两钉子始终保持竖直且缝隙为2.3 mm(或3 mm)；设置静态电阻应变仪，采用半桥形式连接，电阻阻值为120 Ω；最后使用金属拉伸试验测距仪使其轨道与钉子轨道同步，以50 mm为单位进行移动，移动范围选用0~350 mm。如此反复，每种试验做4次，试验数据取后3次。
正交试验设计对试验数据采用极差分析和方差分析。通过极差分析可知WD位移传感器各物理因素对试验指标影响的主次顺序及各因素下选用的水平；而方差分析是分析各物理因素对试验指标的显著程度。
通过对WD位移传感器进行的4组试验，并应用极差公式及5种静态参数指标公式分别对每组试验结果进行计算，得出了各因素的主次顺序、优水平(表 2)、3个物理因素的5种静态参数指标极差图(图 3)。
由以上结果可以看出：WD位移传感器的3种物理因素在不同目标下的主次顺序及影响各不同，但作用点位置的选取对精度、分辨力、线性度及迟滞的影响较大，转动因素对回程误差的影响更大，而3因素对灵敏度的影响不超过5‰，轨道宽度及转动因素对分辨力的影响不超过2‰，因此，在分析水平对静态参数指标的影响时可忽略；各因素下的水平在不同的指标下同样有所不同，WD位移传感器作用点位置在500 mm处的比例为75%，轨道缝隙为2.3 mm的比例为66.7%，转动角度为2.88°的比例为100%。因此，WD位移传感器系统轨道作用点的位置选取500 mm处，轨道缝隙宽选取2.3 mm。虽转动因素影响很大，当位移传感器与木构件处于转动状态，工具钢在轨道中为几何可变体，因而测得的位移误差更大。因此，将位移传感器与木构件固定并使工具钢正置于轨道中。
方差分析是将数据的总变异(SS总)分为因素引起的变异(SS因)和误差引起的变异(SS误)并构造F统计量，作F检验来判定因素作用是否显著。由方差分析计算公式可得WD位移传感器的3种物理因素对静态参数指标的影响显著程度(表 3)。
由表 3可以看出：3种物理因素对WD位移传感器的静态参数指标影响特别显著。
WD位移传感器制作的关键在于应变片位置的确定。因工具钢固定端存在应力集中问题，所以应变片应贴至距固定端50 mm处；为提高位移传感器的灵敏度，应变片应在工具钢两侧对称位置处沿着工具钢轴线方向粘贴，相较于单侧粘贴，位移传感器的灵敏度将提高1倍；为避免温度变化对位移传感器的影响，同时解决因温度变化使工具钢受拉和受压面产生应变差，温度补偿应变片应在工具钢两侧对称位置处垂直于工具钢轴线方向粘贴。粘贴应变片时应严格按照文献[19]中的相关要求操作；由于应变片采用AB胶粘贴，鉴于胶水的时效性，传感器放置3个月后再使用时应复核或重新标定。结合试验数据，该传感器可用于测量较大水平位移(≤500 mm)的结构试验。
通过标定可得出WD位移传感器的应变位移函数关系，在结构发生转动时将采集到的应变利用此函数关系计算出相应的位移值。
WD位移传感器系统采用数控铣床、静态电阻应变仪TS3890、TS3890测量软件及激光投线仪等设备进行标定，将坐标系和轨道运行程序等输入数控铣床控制面板中，并设定位移范围为0~500 mm，设定轨道运行速度为500 mm/min，在位移传感器发生弯曲变形中将相应的位移通过静态应变仪转化为应变值。

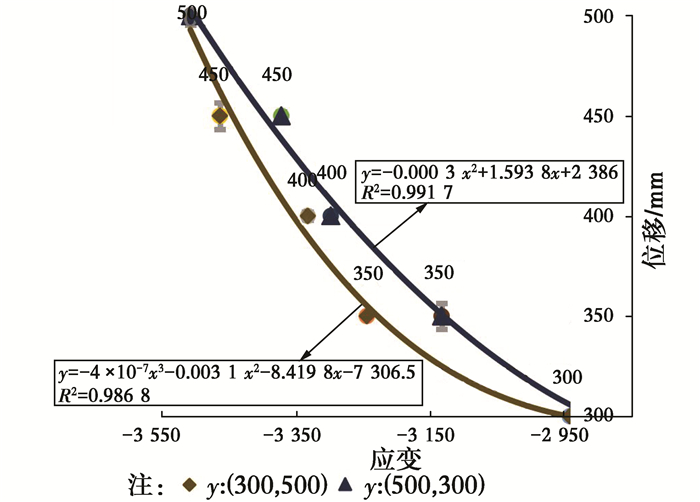

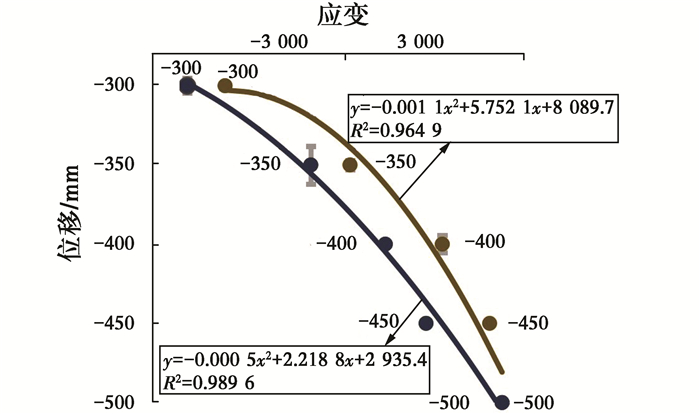

WD位移传感器系统进行4次试验，取后3次的应变作为标定值，对试验数据采用基于T分布的格拉布斯法剔除异常数据，并通过计算数据的相对误差、标准偏差及变异系数来判定试验结果的准确度及精密度，同时应用F检验和T检验来判定误差的显著程度，根据最小二乘法原理得出WD位移传感器的应变与位移的函数关系(图 4~图 6)，并利用拟合优度检验及标准残差来判定曲线拟合的程度(表 4)，表 4中相对误差最大值为±0.679%，变异系数最大值为±0.612。
由图 4~图 6可知：量程在(-300 mm，300 mm)拟合为线性关系，其余部分拟合为多项式(见式(1))，相比全量程拟合为线性则更为精确；由判定系数及标准残值可知WD位移传感器应变位移公式拟合度较高；由相对误差及变异系数可知试验结果的准确度及精密度较高。
式中：x为微应变；y为位移，mm。
传感器系统的性能取决于其静态参数指标，对WD位移传感器的精度、分辨力、灵敏度、线性度、回程误差及重复性误差进行计算(表 5)。
由表 5可以看出：WD位移传感器的静态参数指标体现了较好的性能，尤其在量程(-300 mm，300 mm)区间；相比全量程拟合为线性关系，分段函数的拟合曲线极大的降低了非线性误差、重复性误差及回程误差，提高了WD位移传感器的精度、灵敏度及分辨力。
结合古建木构试验研制了WD位移传感器，其线性度、重复性误差、精度、分辨力、回程误差等参数响应良好；拟合了传感器应变位移函数，实现了电阻应变式位移传感器大量程的精确测量，量程为±500 mm；WD位移传感器系统解决了木结构或木构件在往复加载过程中很难直接测得绝对水平位移的问题，能为结构或构件在水平荷载作用下滞回性能及耗能分布等方面研究提供测量数据。
