二维颗粒流模型由一系列的圆形颗粒组成,通过它们之间的相互作用来模拟材料的宏观力学性质。为了正确反映岩石的宏观性质,需要选择合理的接触本构模型及其细观参数。最初,颗粒接触黏结模型中只有接触黏结模型和平行黏结模型两种[1],但是在实际应用中发现这两种模型所得出的单轴抗压强度和单轴抗拉强度比值(UCS/TS)为3~4,低于许多岩石的UCS/TS(一般超过10)[2]。为此,Cho等[3]提出了簇平行黏结模型,该模型将多个黏结颗粒聚集成簇,簇中单个颗粒的旋转被抑制,使得UCS/TS值显著增大。Potyondy[4]则提出了一种适用于硬质岩石的平直节理颗粒黏结模型,将圆形颗粒构造成多边形颗粒,颗粒破坏后的旋转被抑制,使得UCS/TS值显著增大。为此,本文选用平直节理接触模型作为模拟岩石的颗粒接触本构模型。
在颗粒流数值模拟中,细观参数的标定是最重要的准备工作之一,其关系到是否能够正确模拟材料的宏观力学性质。目前,多通过研究黏结颗粒材料宏细观参数之间的关系来实现细观参数的标定。Yoon等[5]研究了接触黏结颗粒材料宏细观参数的关系。颜敬等[6]研究了无黏结颗粒材料宏细观参数的关系。周喻等[7]、越国彦等[8]、曾青冬等[9]、丛宇等[10]研究了平行黏结颗粒材料中细观参数对宏观特性的影响。夏明等[2]研究了簇平行黏结颗粒材料中细观参数对宏观参数的影响。这些研究都为细观参数的标定提供了依据,但其研究成果均未涉及平直节理接触模型。为此,笔者以平直节理黏结颗粒材料为研究对象,通过正交试验设计、多因素方差分析和回归分析研究其宏细观参数之间的关系,并建立细观参数的标定方法。

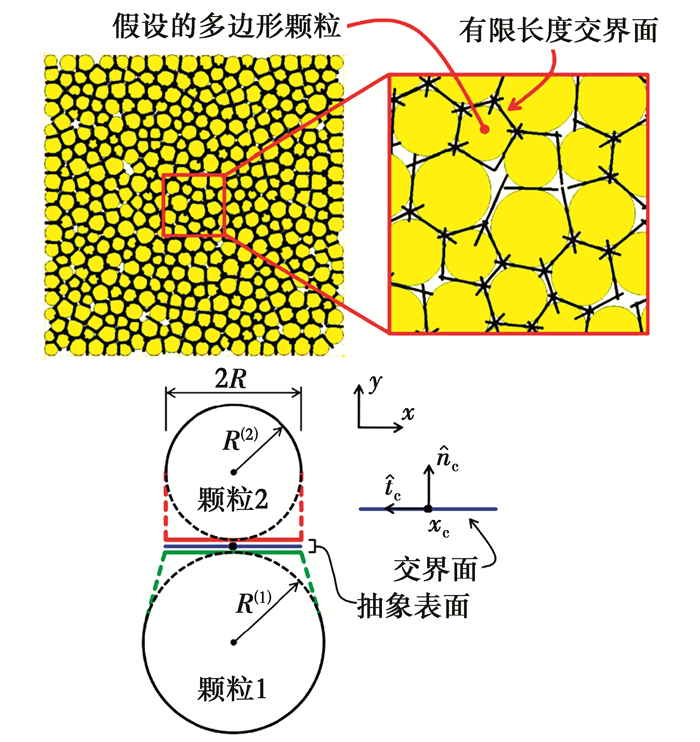

二维颗粒流模型中平直节理接触模型能够抑制黏结破坏后颗粒的旋转,这是与接触黏结模型和平行黏结模型的最大区别。典型的平直节理接触模型如图 1所示。
平直节理接触模型有未黏结和黏结两种模式,两者的本构关系不同。对于未黏结部分,剪切强度为
式中:μb是摩擦系数。如果|ˆτ′|≤τc,则ˆτ:=ˆτ′;否则执行滑动条件,ˆτ:=ˆτ′(τcˆτ′)。
对于黏结部分,剪切强度为
式中:cb为内聚力; φb为内摩擦角。如果|ˆτ′|≤τb,则ˆτ:=ˆτ′;否则黏结发生剪切破坏。当ˆσ>σb时,黏结发生拉伸破坏,σb为法向强度。

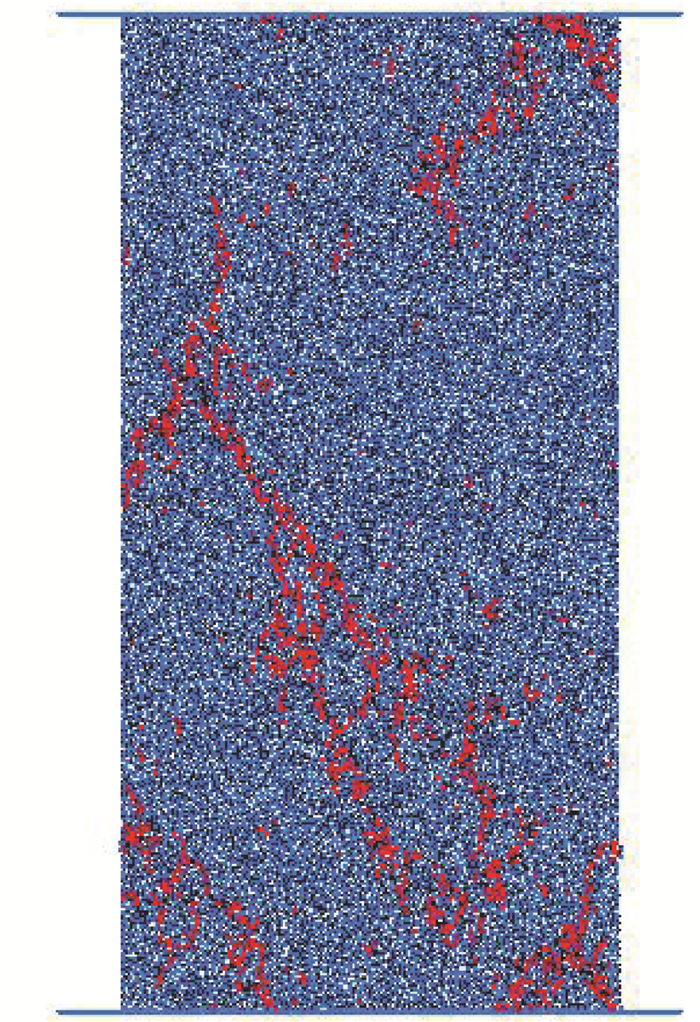

岩石数值试验的目的是与室内试验结果进行对比以实现细观参数的标定。单轴压缩数值试验(图 2)是经由宏观参数得到细观参数的最重要途径之一,可以得到单轴抗压强度、变形模量和泊松比等参数,根据数值试验的应力应变曲线可得到平面应力状态下的变形模量和泊松比,其中,变形模量采用割线模量表示,在数值试验中易于计算,利于数值试验和室内试验的对比分析,计算公式见式(3)~(5)。
式中:P为垂直荷载,N;A为试样横截面面积,mm2;σ为压应力值, MPa;E为变形模量;v为泊松比;σ50为单轴抗压强度50%的应力值;εl50为σ50对应的垂直应变;εd50为σ50对应的横向应变。

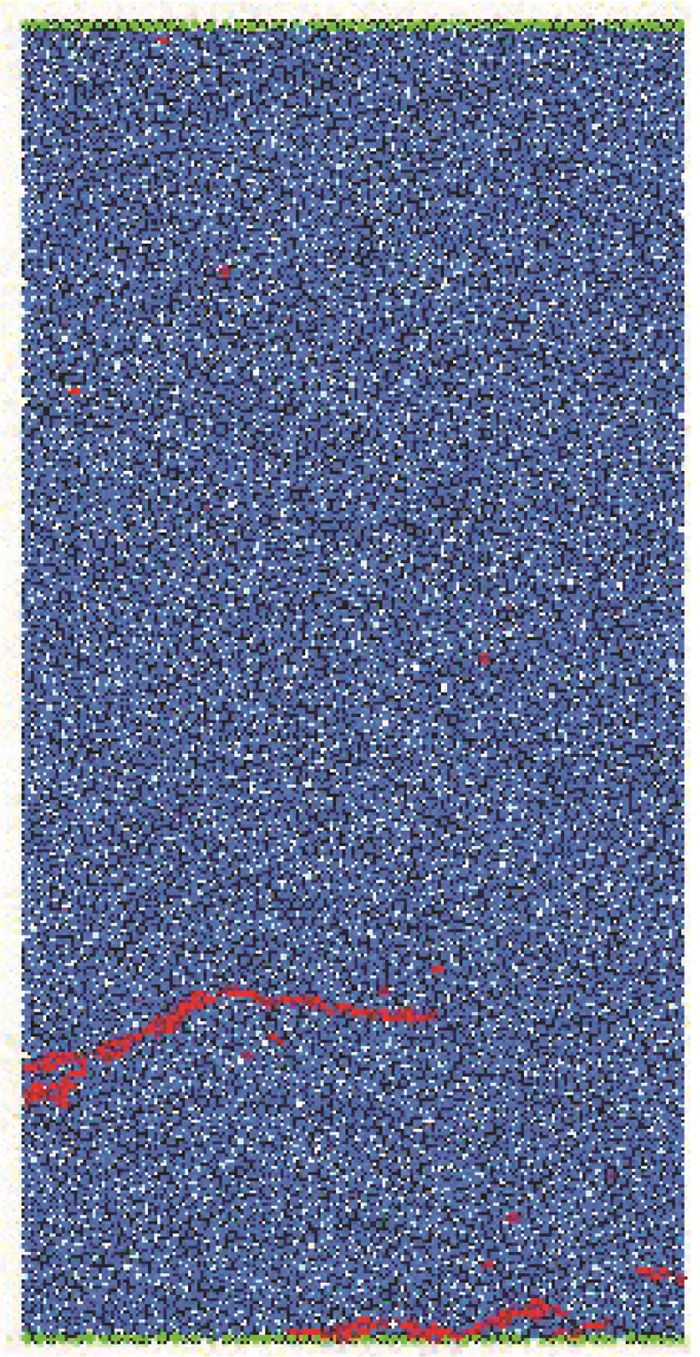

另一个确定细观参数的重要数值试验就是直接拉伸数值试验,用于测试试样的抗拉强度(图 3),数值试样破裂时的峰值强度即为抗拉强度σt。

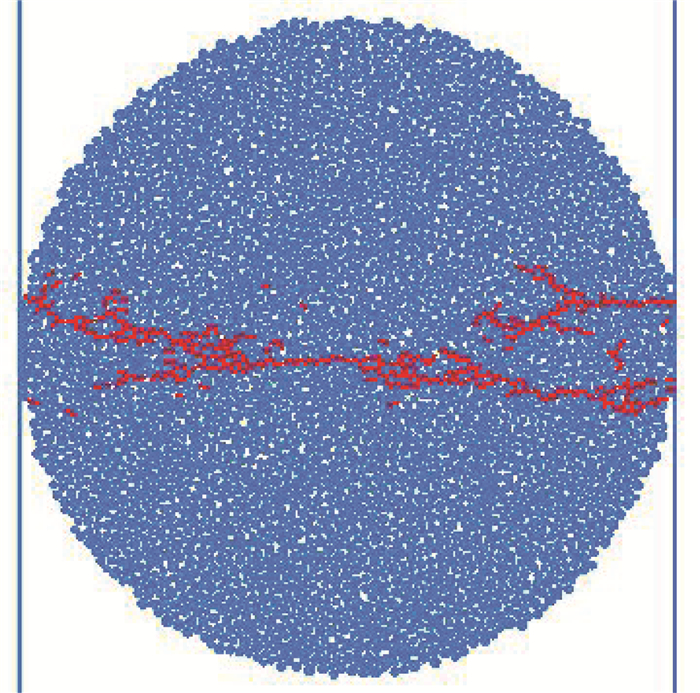

除了直接拉伸数值试验以外,也可以通过间接拉伸(巴西劈裂)数值试验,如图 4所示。根据数值试样破裂时的峰值作用力Ff,可得数值试样的抗拉强度,计算公式见式(6)。
式中:σt为试样抗拉强度;P为试样破坏荷载;D为试样直径;L为试样高度。
由于巴西劈裂和直接拉伸所测的抗拉强度之间存在较大差异,为了获得准确的抗拉强度,数值试验时采用直接拉伸测定抗拉强度。

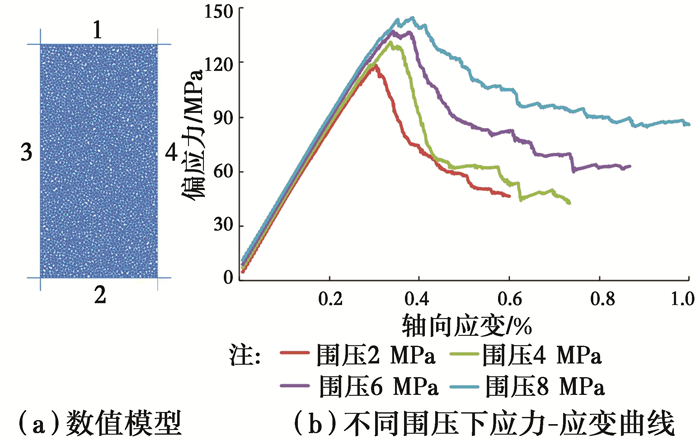

双轴压缩数值试验(对应于岩石三轴压缩试验)可确定强度参数C、tan φ,双轴压缩数值模型如图 5(a)所示。定义4道墙作为边界条件,固定上下边界墙(图 5中,1、2墙)竖直方向速率(加载速率),即可对数值试样施加法向荷载,恒定的围压可通过伺服系统程序不断地调整左右边界墙(图 5中,3、4墙)的位移速度实现。通过设定不同的围压进行数值试验,如图 5(b)所示,采用摩尔库伦屈服准则(M-C屈服准则)即可确定强度参数。
颗粒流模型由颗粒组成,模型的宏观参数是由颗粒和黏结的细观参数决定,两者之间具有相关性。目前多采用试错法确定细观参数,即对比室内试验和数值试验的结果,通过不断调节细观参数,以达到可接受的精度范围。也有研究通过回归分析[5]和BP神经网络模型[7]反演细观参数,但都是针对比较简单的接触黏结模型和平行黏结模型,需要确定的细观参数较少。本文的研究对象为平直节理接触模型,其主要细观参数包括:N、Ec、kn/ks、μb、λ、σb、cb、φb。其中:N为交界面段数;Ec为平直节理模量;kn/ks为平直节理刚度比;μb为平直节理摩擦系数;λ为平直节理两端较小颗粒的半径比;σb为平直节理抗拉强度;cb为平直节理粘聚力;φb为平直节理内摩擦角。
平直节理接触模型细观参数较多,如果盲目地调节细观参数,有可能导致大量数值试验,增加建模的难度。为此,可通过研究平直节理黏结颗粒材料宏细观参数之间的关系,为细观参数的标定提供依据,从而降低试错法数值试验的数量,更快捷的确定细观参数。
正交试验设计根据正交性从全面试验中挑选出部分有代表性的点进行试验,可以在很大程度上减少数值试验的数量[12]。在进行正交试验设计之前,考虑到平直节理黏结颗粒材料细观参数较多,增加了数值试验的数量和细观参数标定的难度,有必要进行一定的假设,以减少细观参数的数量。参考Potyondy[4]、Poulsenn等[13]的研究,作以下假设:
1)平直节理抗拉强度小于抗剪强度,即σb < τb=cb+σtan φb (可获得符合实际的岩石拉压强度比);
2)平直节理两端较小颗粒的半径比λ=1;
3)取最小粒径Rmin=0.5 mm,颗粒半径比固定为1.66;
4)平直节理交界面段数N=4;
5)颗粒密度取2 700 kg/m3;
6)颗粒接触模量、刚度比和摩擦系数同平直节理一致。
由此,根据所需确定的细观参数建立正交试验设计表(表 1),设计的正交矩阵序列如表 2所示。分别进行单轴压缩、直接拉伸和双轴压缩数值试验(试样宽50 mm,高100 mm),加载速率0.01 m/s。由此得到宏观参数:变形模量E、泊松比v、单轴抗压强度σf、抗拉强度σt、内摩擦系数tan φ和内聚力C。这样细观参数和宏观参数都是6个,降低了细观参数标定的不确定性。数值试验所得结果如表 3所示,符合大部分岩石的宏观参数取值范围。
多因素方差分析是用于研究多个因素对一个因变量是否具有显著影响的统计分析方法,即研究多个因素的不同水平以及各因素之间的相互作用对实验结果的影响[14]。本文中考虑各因素的主效应,取检验的显著性水平为α=0.05,如果Sig.≤α,则认为对应因素对因变量产生显著影响,如果Sig. > α,则认为对应因素对因变量没有产生显著影响。
在进行多因素方差分析时,σb、cb/σb和cb三者之间不具有相对独立性,任意一个参数都能被其余两个表示,因此,只能选择cb/σb和cb其中一个进行分析。经过分析发现,宏观参数中的v和σf/σt与cb/σb具有密切的关系,在这两个宏观参数作为因变量时,采用cb/σb进行多因素方差分析,其余宏观参数采用cb进行多因素方差分析。
根据多因素方差分析的F统计量和相伴概率值Sig.的结果可得宏观参数的显著性影响因素及其排序结果为变形模量E:Ec>kn/ks>σb
泊松比v:kn/ks>cb/σb>μb>Ec>tan φb
单轴抗压强度σf:cb>σb>tan φb
抗拉强度σt:σb
内摩擦系数tan φ:μb > tan φb
内聚力C:cb > μb > kn/ ks > σb
压拉强度比σf / σt:cb / σb > tan φb
围压2 MPa下的双轴抗压强度σf-2:cb > μb > tan φb > kn/ ks
围压8 MPa下的双轴抗压强度σf-8:μb > cb > tan φb>kn/ks。

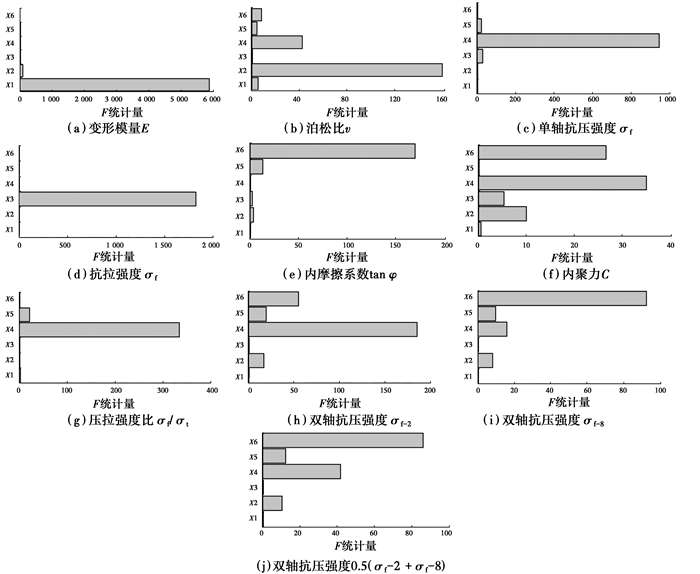

图 6给出了多因素方差分析的F统计量的结果,其中, X1:Ec,X2:kn/ ks,X3:σb,X4:cb / σb (cb),X5:tan φb,X6:μb。根据图 6的结果,可得以下结论:
1)变形模量E主要受到节理模量Ec、节理刚度比kn/ ks和节理抗拉强度σb的影响,其中, 节理模量Ec的影响程度远大于其余两者,节理刚度比kn/ ks次之,节理抗拉强度σb最弱,几乎可以忽略。
2)泊松比v受到多种因素的影响,包括节理刚度比kn/ ks、节理强度比cb / σb、节理摩擦系数μb、节理模量Ec、节理内摩擦系数tan φb,其中, 节理刚度比kn/ ks和节理强度比cb / σb影响程度相对较大,其余细观参数影响程度相差不大。
3)单轴抗压强度σf主要受到节理抗拉强度σb、节理黏聚力cb和节理内摩擦系数tan φb的影响,其中, 节理黏聚力cb的影响程度远大于其余两者,其余细观参数影响程度相差不大,这是因为单轴压缩条件下,无围压的影响,使得节理内摩擦系数tan φb发挥的作用相对较小。
4)抗拉强度σt主要受到节理抗拉强度σb的影响,使得该细观参数最易标定。
5)内摩擦系数tan φ主要受到节理摩擦系数μb和节理内摩擦系数tan φb的影响,其中, 节理摩擦系数μb的影响程度远大于节理内摩擦系数tan φb。
6)内聚力C受到多种因素的影响,包括节理黏聚力cb、节理摩擦系数μb、节理刚度比kn/ ks和节理抗拉强度σb的影响,其中以节理黏聚力cb和节理摩擦系数μb影响程度相对较大,其余两者次之。
7)压拉强度比σf / σt主要受到节理强度比cb / σb和节理内摩擦系数tan φb,其中, 节理强度比cb / σb的影响程度远大于节理内摩擦系数tan φb。
8)双轴抗压强度σf-2和σf-8主要受到节理摩擦系数μb、节理黏聚力cb、节理内摩擦系数tan φb和节理刚度比kn/ ks的影响。
对比单轴抗压强度σf、双轴抗压强度σf-2和σf-8细观参数的F统计量可以发现,单轴抗压强度σf几乎不受节理摩擦系数μb的影响,而主要受节理黏聚力cb的影响。随着围压增大,节理摩擦系数μb对峰值强度的影响逐渐增大,而节理黏聚力cb对峰值强度的影响逐渐减小。为了验证上述观点,对双轴抗压强度0.5(σf-2 + σf-8)进行多因素方差分析,结果如图 6(j)所示,可以发现, 节理黏聚力cb和节理摩擦系数μb对峰值强度的影响介于两者之间。
根据上述正交试验计算结果可以建立宏观参数与其主要显著影响因素之间的关系式。取显著性水平为α=0.05作为回归系数检验的标准,若某系数的相伴概率值Sig. > 0.05,则在回归分析中去掉对应的细观参数,直到所有回归系数的相伴概率值Sig.≤0.05。所得结果如表 4所示,其中,只有变形模量E回归分析中的节理抗拉强度σb未通过系数显著性检验。
从表 4中可以看出,宏观参数拟合公式的R2值在0.881~0.996之间,说明拟合效果较好,能够比较准确反映宏细观参数之间的关系,其中, 以变形模量E、单轴抗拉强度σf和抗拉强度σt的拟合效果相对较好,相关系数R2大于0.99;而内摩擦系数tanφ和内聚力C的拟合效果相对较差,说明两者与细观参数的关系较为复杂;泊松比回归分析中入选的细观参数最多,说明泊松比受到了多种因素的影响,与细观参数之间的关系也比较复杂。虽然回归分析的拟合效果参差不齐,但是这些公式可以定性地反映宏细观参数之间的关系。对应的回归系数为正,则说明细观参数与宏观参数之间呈正相关关系;对应的回归系数为负,则说明细观参数与宏观参数之间具有负相关关系。
上述分析中颗粒最小半径Rmin=0.5 mm,颗粒半径比固定为1.66,在实际应用中,为了得到更好的模拟效果,我们可能会选择更小的颗粒粒径,这时候就需要考虑颗粒粒径对宏观参数的影响。分别选择颗粒最小粒径为0.50、0.45、0.40、0.35 mm,颗粒半径比固定为1.66进行数值试验,获取宏观参数。平直节理黏结颗粒材料的细观参数选择如表 5所示,该细观参数对应的宏观参数满足一般岩石力学性质对应的范围。

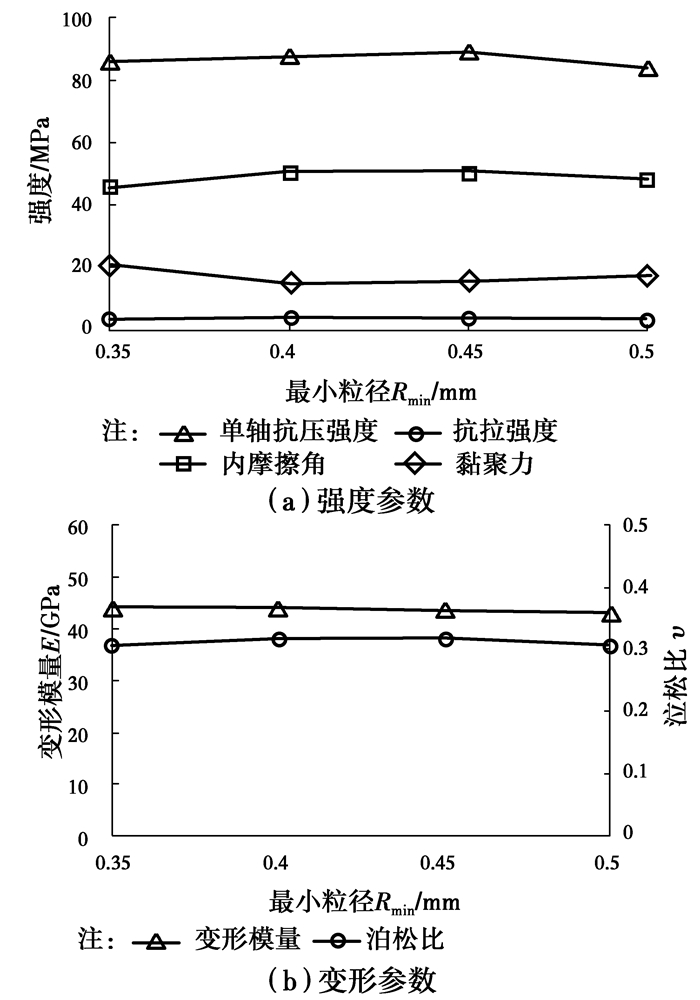

图 7为宏观参数相对于颗粒最小粒径的变化曲线。从图中可以看出,在细观参数不变的情况下,颗粒粒径的改变对试样宏观强度和变形性质的影响都比较小,仅内摩擦角和内聚力的变化幅度相对较大。上述结果表明,在一定范围内,颗粒流模型宏观性质受粒径改变的影响较小。
由于宏、细观参数之间具有相关性,同样类似于2.3节中的回归分析,也可以建立细观参数为因变量,宏观参数为自变量的线性回归表达式。这里采用逐步回归法[15],通过SPSS软件实现,变量进入的概率门槛值为0.05,删除的概率门槛值为0.10,拟合结果见表 6。
从表 6中可以看出拟合公式的相关系数R2在0.796~0.993之间,拟合效果良好。其中,平直节理刚度比和平直节理摩擦系数的拟合效果相对较差,说明宏细观参数之间存在非线性关系。同时,根据表 6中的结果,平直节理内摩擦系数tan φb未成功建立拟合表达式,从图 6中的多因素方差结果也可以看出,tan φb不是任何一个宏观参数最显著的影响因素,由此导致其不易确定。拟合公式中,黏聚力C也并未出现在自变量中,这说明黏聚力C与其他宏观参数之间具有多重共线性。根据摩尔库伦屈服准则可以得到C与σf、tan φb之间的关系[16]为

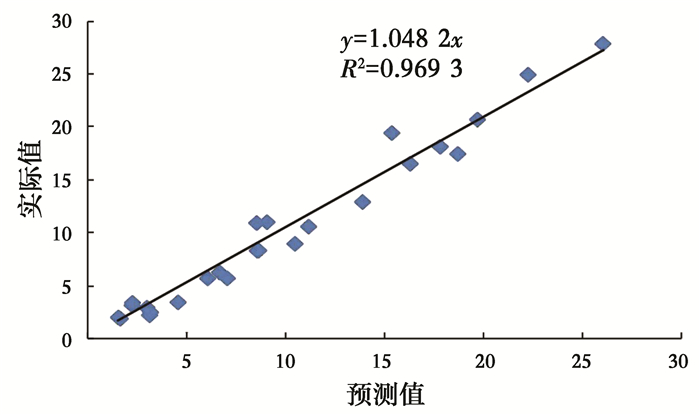

将表 3中的宏观参数σf和tan φ代入式(7)预测C值,并与表 3中的C值进行对比,以此说明颗粒流模型是否能够反映岩石宏观参数之间的基本关系。对比结果如图 8所示,从中可以看出预测值与实际值之间相关系数达到了0.969 3,拟合关系式中系数1.048 2,非常接近于1,这说明颗粒流模型所反映的岩石宏观参数之间的基本关系是符合实际的。
根据表 6中的线性拟合公式,可以初步确定细观参数,至于tan φb可取0.5作为初始值。此时,所确定的细观参数只是初步估计,并不能准确反映宏观性质,还需进行数值试验计算宏观参数,对比计算宏观参数与实际宏观参数之间的差别,再根据表 4中拟合公式中所反映的宏细观参数之间的趋势性关系,可对细观参数进行适当微调,直到达到合理的精度范围。如果改变颗粒粒径建立数值模型,则需要重新调整细观参数,由于颗粒粒径变化对岩石宏观性质的影响并不大,可通过数值试验对细观参数进行适当微调。
采用焦作市龙寺废弃矿山奥陶系中统上马家沟组(O2s)厚层状灰岩。每组试样4个,在INSTORN-1346电液伺服岩石力学测试系统进行单轴压缩和巴西劈裂试验,取测试结果平均值,如表 7所示。
由于未测试灰岩三轴强度参数,本文仅标定Ec、kn/ ks、σb、cb4个细观参数,tan φb和μb统一取为0.5。在正交试验时,本文采用直接拉伸试验确定抗拉强度,而岩石试验采用巴西劈裂试验。数值模拟结果表明,直接拉伸的抗拉强度一般是平台巴西劈裂抗拉强度的95%左右[11, 17],对于本文的平直节理黏结颗粒材料,按表 2数据经测算该系数平均为92%。因此,将巴西劈裂试验所确定抗拉强度乘以系数92%即可采用表 6中公式初步确定细观参数。生成颗粒流试样时,采用的空隙率为0.1,由此可以根据岩石密度确定颗粒密度,采用公式
式中:ρs为颗粒密度;ρ为岩石密度;r为数值试样空隙率,取0.1。
将表 7中宏观参数(抗拉强度乘以系数92%)代入表 6中的拟合公式初步确定细观参数如表 8所示。根据初步确定的细观参数进行数值试验可得宏观参数的初步模拟值如表 7所示,可以看出初步模拟值已经比较接近于实际值。对比初步模拟值与实际值之间的差别,再根据宏细观参数之间的趋势性关系进行微调,最终获得精确估计的细观参数如表 8所示。对应的精确模拟值见表 7,可以看出精确模拟值已经非常接近于实际值。由此说明本文方法是可行的。

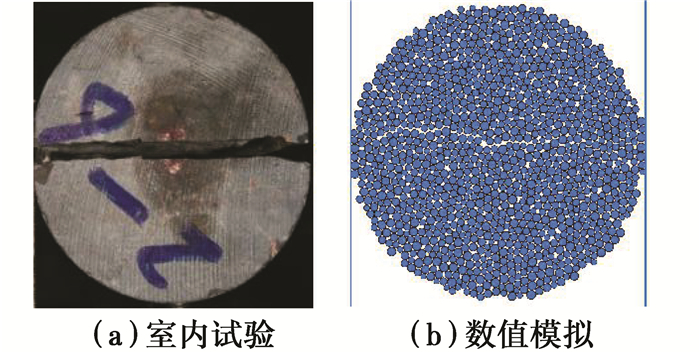

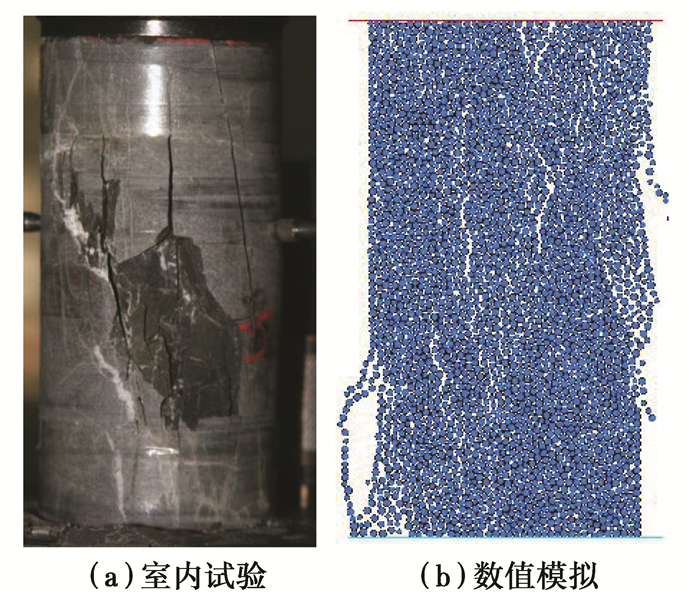

破坏试样的对比如图 9、图 10所示。从图中可以看出,数值模拟结果与岩石试验结果是比较一致的。单轴压缩下岩样的破坏形态都主要表现为脆性劈裂破坏以及表层剥离;巴西劈裂下岩样的破坏形态都主要表现为径向的脆性劈裂破坏。

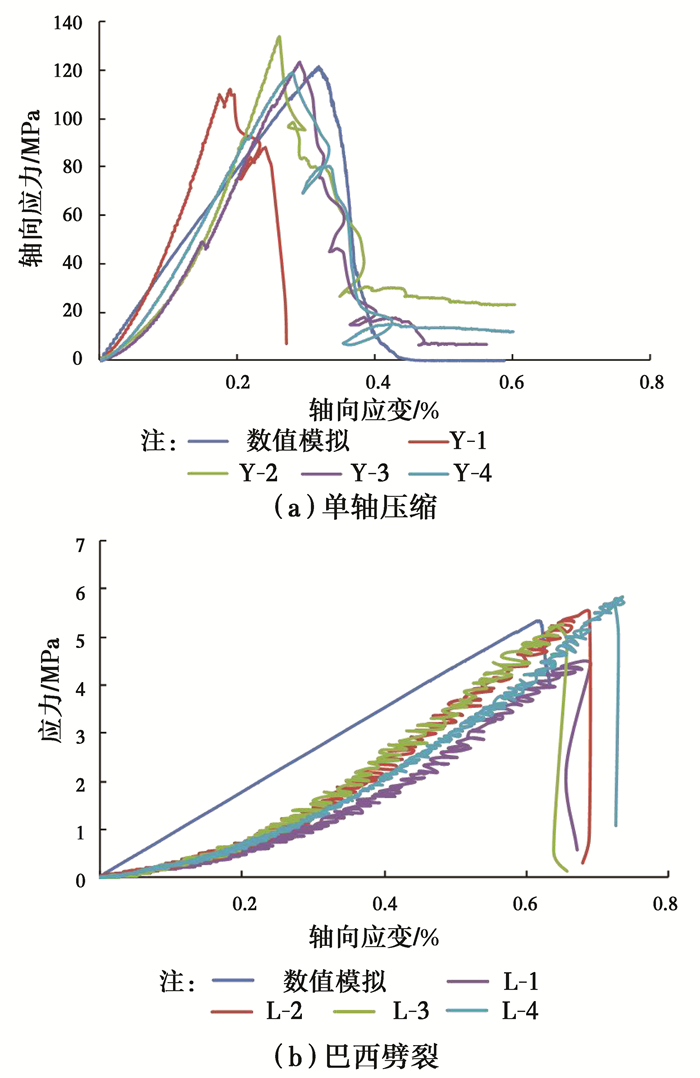

应力应变曲线的对比如图 11所示。从图中可以看出,数值模拟和室内试验所得应力应变曲线比较接近,都能体现灰岩的脆性破坏特征,但在曲线形态上存在一些差异。首先,颗粒流模拟结果没有孔隙裂隙压密阶段,应力开始增加时,即出现弹性变形阶段,这是由其建模原理所决定的;其次,单轴压缩数值模拟的残余强度接近于零,而实际岩石破坏后是存在一定的残余强度的。由此可见,颗粒流模型可以得到接近于室内试验的宏观参数和应力应变曲线,但是仍然存在一些无法符合实际的问题,这是由数值模拟方法对实际复杂问题的简化描述所决定的。

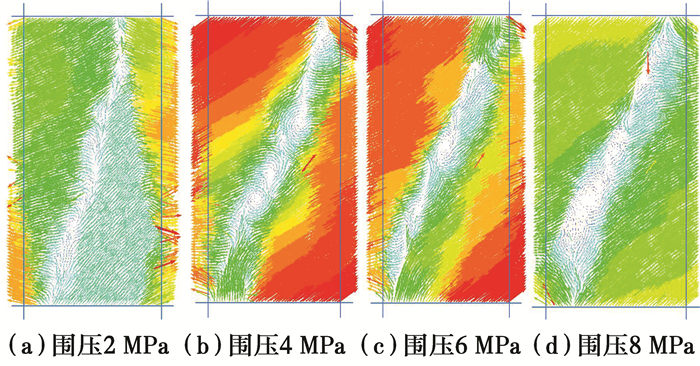

在已知三轴强度参数的情况下,可通过双轴压缩数值试验对tan φb、μb两个细观参数进行标定。图 12是上述标定细观参数对应的双轴压缩数值试验模拟结果(位移图)。从图中可以看出,随着围压的增大,数值试样的破坏逐渐由径向劈裂破坏转变为剪切破坏,符合一般室内岩石试验所得结果,采用摩尔库伦屈服准则即可确定强度参数C、tan φb,若已知三轴强度参数,将其与数值模拟结果进行对比,可实现细观参数的标定。
1)采用正交试验设计、多因素方差分析和回归分析研究了平直节理黏结颗粒材料宏细观参数之间的关系,确定了宏观参数的显著性影响因素(细观参数)及其排序,确定了宏细观参数之间的相关关系。
2)建立了以细观参数为因变量,宏观参数为自变量的线性回归表达式,由此提出了岩石细观参数的标定方法,即以线性回归表达式初步估计细观参数,然后进行数值试验对比计算宏观参数与实际宏观参数之间的差别,再根据宏细观参数之间的趋势性关系,对细观参数进行适当微调,直到达到合理的精度范围。
3)以灰岩的室内试验结果为基础,建立了灰岩的单轴压缩和巴西劈裂数值模型,并对数值模型的细观参数进行标定,模拟结果显示颗粒流模型可以得到接近于室内试验的宏观参数和应力应变曲线,验证了本文方法的有效性。
