生土是中国西部地区最常用的民居建筑材料，具有储存和调控热量的能力，是很好的热惰性材料[1]。生土建筑具有适应西部气候冬暖夏凉，经济实用、建造简便等众多优点。然而，生土材料吸水性很强，在受潮变湿之后，其保温隔热性能显著降低。近年来受气候变暖的影响，中国西部地区的降雨量均有逐渐上升的趋势，其中新疆地区的降雨量变化倾向率在0.5~2.9 mm/a之间，西藏多年平均降雨量倾向率约为1.25 mm/a[2-3]。传统意义上西部地区干旱半干旱的气候特征正悄然变化。因此，研究生土材料在湿度增大情况下导热系数变化规律及对建筑能耗影响，对于广大西部地区众多的生土建筑可持续发展具有重要意义。
晋华等[4-6]等采用热探针法对粘土、砂土以及工程常用土的导热系数随含水率的变化做了相关研究。傅志前等[7]对不同含水率的麦秸秆砖墙导热系数进行了研究。为提升生土材料的热学和力学性能，有学者开展了生土改性研究[8-11]，多以参杂农业废料、水泥、石膏、植物纤维与储能载体等为主。目前, 对纯生土材料热物理性能研究较少，特别是针对不同地域的生土热工性能差异研究。以黄土高原(陕西西安)、青藏高原(西藏拉萨)、新疆盆地(新疆吐鲁番)3种西部典型地域的土样为研究对象，探寻不同地域生土的含水率、导热系数和建筑能耗之间的影响关系。

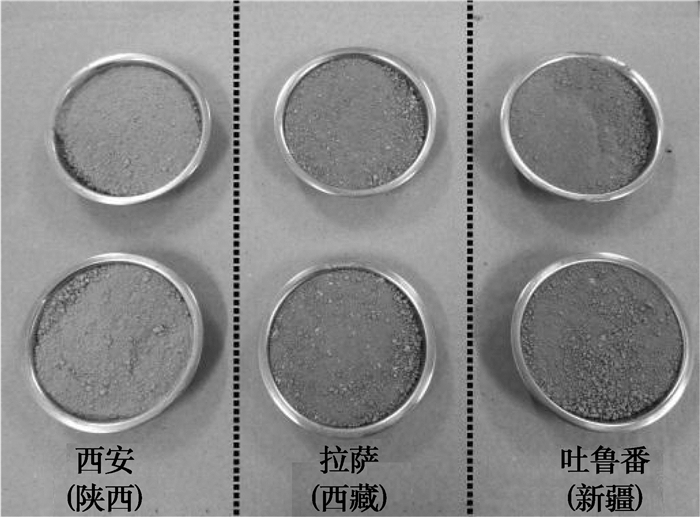

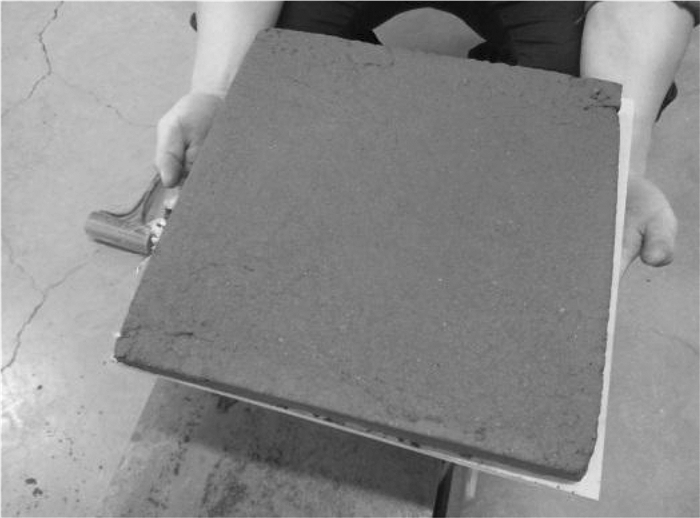

针对陕西西安、西藏拉萨和新疆吐鲁番三地土样(见图 1)，将其充分过筛后，取适量土样放于烘箱内充分烘干。结合土工试验的做法[12]，分别将烘干后的3种土样加13%的水，搅拌均匀后倒入试件架的模具(300 mm×300 mm×30 mm)中压成土坯(见图 2)。之后将土坯放于阴凉处晾干，大约60 d后将土坯两面打磨平整，最终得到3块自然晾干的土坯。分别称重后，再将其放入烘箱中充分烘干再称重，可得到3块土坯的自然含水率与干密度的数据如表 1所示。本试验主要探讨含水率对生土材料导热系数的影响，因此测试中尽量控制了密度相同，由表 1知3块土坯试件密度相差很小。

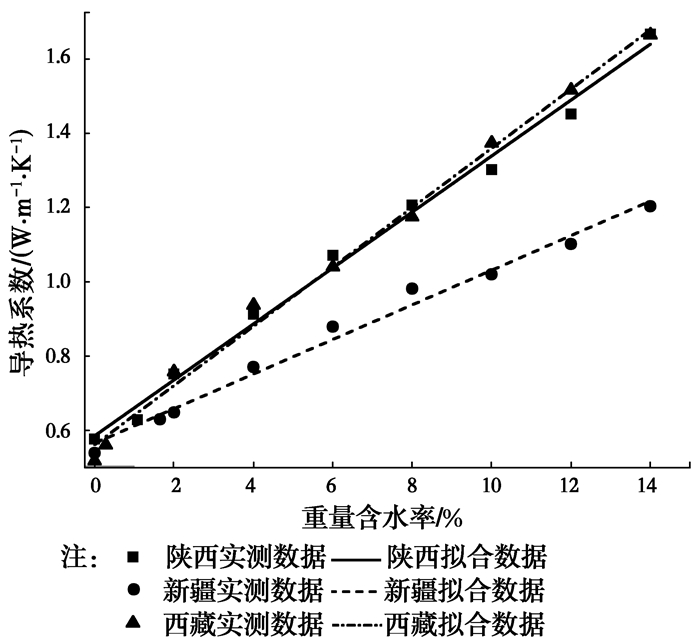

采用重量湿度的方法控制3块土坯的含水率，即用喷壶将烘干后的土坯表面均匀喷洒相应含水率的水量，含水率依次为2%、4%、6%、8%、10%、12%、14%(当3种土坯的重量含水率达到16%时，已经基本达到各自土样的塑限值，因此, 不考虑含水率16%以后的数据)。然后用塑料保鲜膜充分包裹后密封，养护8 h使水分在土坯中均匀渗透。之后用平板导热仪分别对各个含水率状态下的土坯测定其导热系数。在测含水率大于2%的土坯试件前，先将养护好的试件两面裹上一层保鲜薄膜后再放入导热仪中进行测试，以求在最大程度上减少实验过程中土坯试件内水分的散失。通过这种方法，测试前后均对土坯试件称重，前后损失的水分均在5 g以内，误差相对较小，对实验基本不造成影响。最终得出相关数据如表 2所示，图 3为3种土坯含水率与导热系数的拟合曲线。
由图 3可知，拟合曲线与实测数据吻合较好，且3条曲线的线性相关系数均大于0.98(见表 3)，表明三地生土材料的导热系数均与含水率间存在显著的线性关系。
图 3中3条曲线的倾斜程度略有不同，即各个土坯导热系数值随含水率增长的变化量不同。陕西曲线与西藏曲线的变化趋势相似，含水率从0%~14%的变化过程中，同一含水率对应下的导热系数值相近。在绝干状态时，3块土坯的导热系数均在0.5~0.6 W·m-1·K-1之间，随着含水率的不断增加，新疆土坯的导热系数与陕西、西藏土坯的导热系数相差越来越大。从图中可以明显看出新疆曲线倾斜度最小，陕西曲线与西藏曲线的倾斜度相近，因此在大于自然含水率之后，新疆土坯导热系数始终为三者最低，且随着含水率不断增大，这种差异越来越明显。由此可见，新疆土坯的热工性能明显优于另外两种土坯，在高含水率状态下，这种优势更为显著。
若用变化率来代表曲线的倾斜程度，则其含义为含水率每增加1%时，导热系数的变化量。变化率越小，则曲线越平缓，土坯导热系数对含水率的敏感程度越差，但该土坯的热工性能则越好。因此从表 3中3条拟合直线的斜率可得出各个土坯导热系数随含水率增长的变化率分别为：陕西0.075 39，新疆0.046 63，西藏0.079 87, 陕西与西藏的变化率相近，且均接近新疆变化率的2倍，证明了新疆土坯的性能要强于另外两种土坯。
生土材料导热系数受含水率的影响对生土建筑围护结构的保温隔热性能及建筑能耗产生重要影响。据上述实验数据，含水率增大，生土导热系数明显增大，则生土围护结构传热系数必然增大，这将大大降低生土建筑的保温性能，增加建筑采暖能耗。不同地区生土建筑在墙体受潮变湿后对建筑能耗的影响差异如何？哪种生土材料更适合在未来湿度增大的条件下建造生土建筑？
为此，采用动态模拟计算不同地域生土在含水率增大情况下建筑能耗的变化强度，依据敏感性分析原理，来分析3种生土材料所建造生土建筑在应对湿度增大情况下的热反应规律。
模拟建筑为常见的单体建筑形式，体形信息与围护结构热工性能如表 4所示，表中相关数值(除屋顶与外墙)均符合文献[13]的有关节能要求。选用EnergyPlus能耗分析软件模拟在陕西、新疆和西藏三地采暖期内土坯房的单位建筑面积耗热量。
模拟建筑针对民居，所以其围护结构热工性能与热舒适标准按照农村节能规范执行。因此根据文献[13]的相关要求，三地均位于寒冷地区，全天室内计算温度均设为14 ℃，并按照按表 2的标准定义好各自的材料结构。生土墙受潮湿度的增大是个复杂的过程，降雨、太阳辐射、风速等气象条件及构造做法等都会对其产生影响，论文的能耗模拟关注墙体变湿后对建筑能耗的影响，弱化墙体如何增湿的研究。

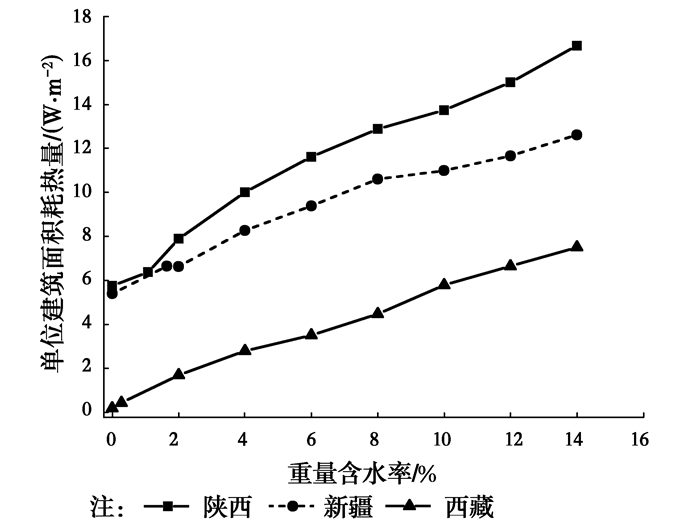

模拟计算不同含水率下各地生土建筑采暖能耗强度，即分别模拟各个含水率下，3种土样在各自地区气候条件下采暖期内的单位建筑面积耗热量，模拟结果如图 4所示。
在采暖期内，三地生土房单位面积采暖能耗随着含水率的增加而显著增加。主要原因是含水率的增加增大了生土材料的导热系数，使围护结构保温性能下降，导致整个建筑的采暖能耗增加。在大于自然含水率的情况下，由于新疆土坯在相同含水率下的导热系数始终低于陕西，因此图 4中新疆生土房单位面积能耗显著低于陕西。即便在采暖期较长，室外平均温度较低的情况下(见表 5)，其生土房的采暖能耗仍低于陕西。在围护结构绝对干燥的状态下，西藏土坯房耗热量仅为0.19 W/m2，陕西和新疆西藏土坯房耗热量均在5.3~5.8 W/m2之间，但从图 2导热系数的变化规律上看，西藏土坯的热工性能是最差的，这是什么原因呢？西藏太阳能资源丰富，通过围护结构尤其是外窗吸收的太阳能的热量是陕西的2.4倍，新疆的1.4倍(见表 5)。西藏生土房若无采暖设备，围护结构在自然含水率下，在采暖期的室内平均温度为15.6 ℃。在采暖期大部分时间内，西藏太阳辐射热量足以保证白天室内计算温度，仅夜间需要供热。因此，气候因素是造成西藏生土房采暖能耗最低的主要原因。

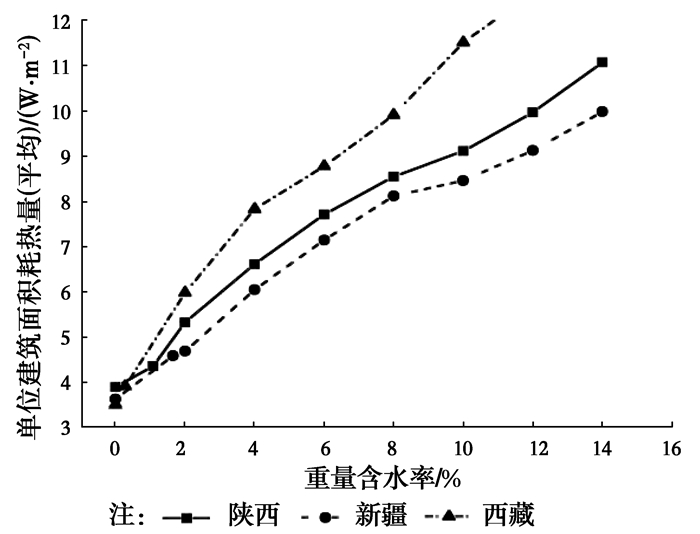

为了消除气候因素对不同生土房采暖能耗的影响，将每一种土坯房分别在三地气候条件下计算采暖能耗，则每一土坯房在同一含水率下都有对应的3个值(分别对应三地气候)，相加求平均后则可以得到不同含水率下3种土坯房采暖能耗的综合平均值(如图 5)，然后采用敏感性分析理论来定量分析建筑耗热量随含水率的变化规律。
敏感性分析理论指观察响应跟随激励变化的方法，其目标是定量化对比系统的输入变化量与输出变化量间的关系[15], 它有助于认识输入与输出间的影响关系[16]。在建筑节能分析领域，改变某些设计参数后建筑能耗量的变化要远大于其他设计参数，这类参数就具有较高的敏感性，在建筑节能分析中就更加值得关注。敏感系数被用于度量敏感性，它来自于数学和控制工程领域。对于热力系统和建筑能耗模拟，敏感系数计算公式如式(4)所示。
式中：SC为敏感系数；OP为输出量；IP为输入量。

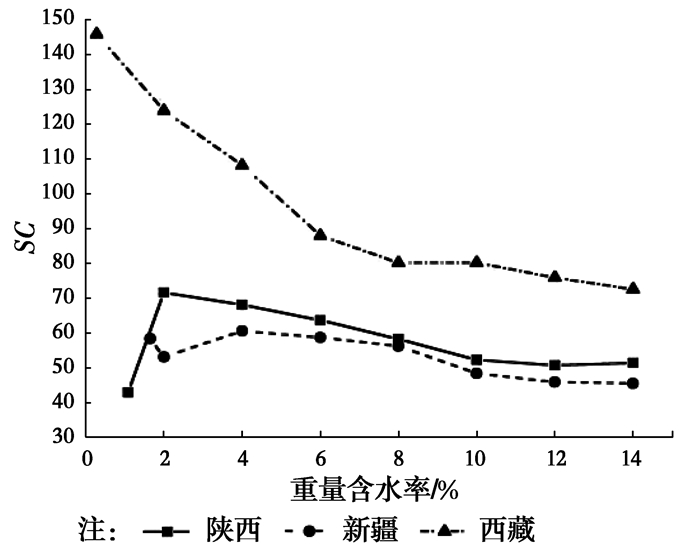

敏感系数用来量化含水率对建筑能耗的敏感度，该值越小表明该含水率对建筑能耗的影响越弱。因此，这里以绝干状态下的含水率对应的单位建筑面积耗热量为初始值，再将含水率的变化量作为输入量，单位建筑面积耗热量的变化量作为输出量来计算敏感系数，则可得到如图 6所示的3条曲线。由于各自的自然含水率不同(陕西1.08%，新疆1.65%，西藏0.28%)，因此3条曲线的第一个点并不在同一条垂直线上。
从图 6可以看出，3条曲线在低含水率状态下，各自的敏感系数变化趋势有所不同。对于西藏敏感系数变化曲线，第一点是整条曲线的最高点，且远高于另外两条曲线的第一个点，随着含水率的增加，敏感系数呈单调递减的趋势。对于陕西敏感系数变化曲线，第一点是整条曲线的最低点同时也是所有曲线的最低点，当含水率达到2%时，敏感系数达到整条曲线的最高，之后随着含水率的增加而单调递减。对于新疆敏感系数变化曲线，第一点在整条曲线上既非最低点亦非最高点，含水率从自然状态上升到2%时，敏感系数呈下降趋势，而在含水率达到为4%时，敏感系数则上升到最高，之后随含水率的增加而单调递减。由此可见，对于各自敏感系数的最高值，3条曲线虽然均出现在低含水率状态，但并不一致，其中西藏在自然状态，陕西在2%，新疆在4%；对于最低点，陕西在自然状态下，而拉萨和新疆均在高含水率状态14%。
比较图 6中3条曲线整体变化趋势，可得出不同生土房在不同含水率状态下对建筑耗热量变化的影响。西藏生土采暖能耗对含水率敏感系数始终高于陕西和新疆，因此无论在高湿还是低湿环境，西藏生土房对采暖能耗的增加都是最快的。由于陕西生土敏感系数在自然状态下最低，因此陕西生土房在刚受潮时，采暖能耗上升相对较慢，含水率大于2%后耗热量上升则比新疆生土房快。对于新疆生土，仅在自然状态下略高于陕西，含水率在2%~14%任何一状态下，新疆生土敏感系数则始终低于陕西和西藏。对每个含水率状态下对应的敏感系数求平均，则各地采暖能耗对含水率的平均敏感系数分别为：陕西57.3，新疆53.3，西藏96.8。由此可见，新疆土坯房耗热量对土坯含水率的耗热量敏感度是最差的，其耗热量在含水率增加过程中上升最慢。
在自然状态下，新疆生土房耗热量略高于陕西和西藏生土房，但随着含水率的增加，其采暖能耗对含水率的敏感度越来越差，始终低于陕西和西藏，且采暖能耗也一直低于另外两者。因此，新疆土坯房的热工性能最佳，对降低建筑耗热量最为有利，在高湿环境下这种优势更加显著。
1）含水率与生土导热系数成线性相关，陕西、西藏和新疆的生土含水率与导热系数的线性相关系数都大于0.98。
2）含水率对生土建筑耗热量的影响具有显著的地域性差异，新疆的生土导热系数随含水率的增长而变化最慢，热工性能最佳，而西藏最差。
3）新疆生土房在不同含水率状态下的采暖能耗最低，且含水率对采暖能耗的敏感性最小，因此新疆生土房在墙体湿度增大情况下建筑能耗增加幅度最小。
