绿色出行可以缓解城市交通拥堵,降低交通能耗,改善城市空气质量,对生态城市建设有重要作用。夏季是一年中最炎热的季节,对该季节行进中行人和骑行者的热舒适特点和差异进行研究,有助于对室外人行空间的热环境进行优化,提高人行空间的使用频率。
室外空间微气候是影响使用者使用和评价室外空间的重要因素[1-5],因此,热环境参数一直是室外热舒适研究的重点,对室外太阳辐射、阴影率、风场进行合理的整合,可以最大化改善室外空间热环境,提高使用质量和减少城市化的消极影响[6-8]。探讨不同热舒适指标,评价室外空间热舒适的适用性,以及人群中性区域、偏好区域、舒适区域和接受区域值,进而评价不同设计手法的热环境改善效果[9-12],可以对室外空间设计进行改进,使空间的热舒适指标值处于人群热舒适区域。
室外热舒适具有一定的地域特性,不同地域的人群具有不同的气候适应性[13-15]。中国南部湿热地区属于海洋性亚热带季风气候,夏季漫长,其中,7月最热,典型气象日8:00—18:00的空气温度范围为29~35 ℃、相对湿度范围为65%~82%[16]。炎热季节城市街谷的热环境和微气候状况受到学者的关注。相关学者基于街谷高宽尺度、绿化配置、下垫面铺装、车辆影响等,对街谷人居区域的热环境、风环境开展相关实验观测和模拟研究,对街谷和人行空间的规划设计及热环境改善提出优化设计策略[17-20]。但目前尚无基于行进中行人、骑行者的使用需求对湿热地区室外人行空间热舒适状况、使用特点和热环境偏好的研究。笔者采用问卷调查和环境测试相结合的方法,选取湿热地区典型城市广州,对夏季室外人行空间的热舒适状况、热环境水平和行人、骑行者的热需求进行调研,对各种因素进行相关性分析,为城市人行空间热环境优化设计和微气候改善提供参考。

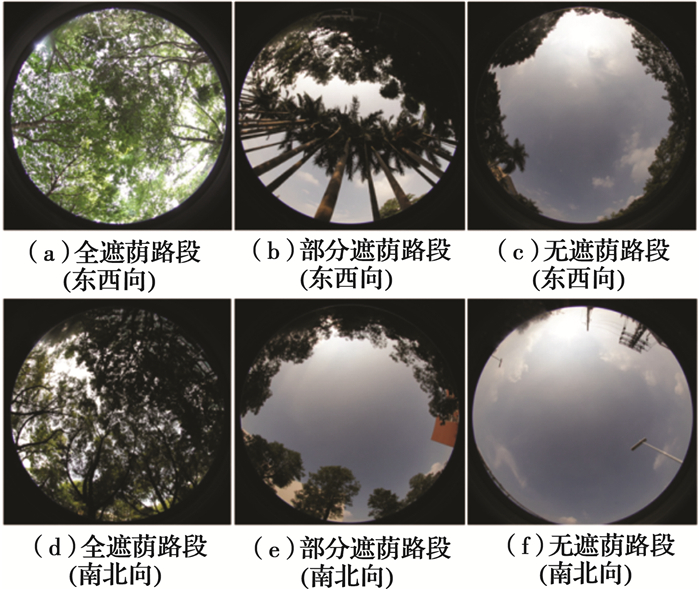

人行空间热环境设计是通过乔、灌、草的不同配置方法,与下垫面构造一起营造良好的室外环境,对局部热环境气候产生影响。对同属湿热地区台湾的研究[21]表明,夏季台湾云林室外人群偏好凉爽、弱太阳辐射的活动场地,有遮荫的空间使用率更高;文献[22]也指出,广州住宅区室外空间使用人数与空间太阳辐射量的相关性大于与空间温度的相关性。因此,选取阴影率(SAR)[23]指标对研究对象进行分类,该指标的计算方法为:用鱼眼相机对空间遮荫进行拍摄,所得照片如图 1所示,按要求处理后,输入Hemisfer软件[24]进行计算即可获得阴影率。

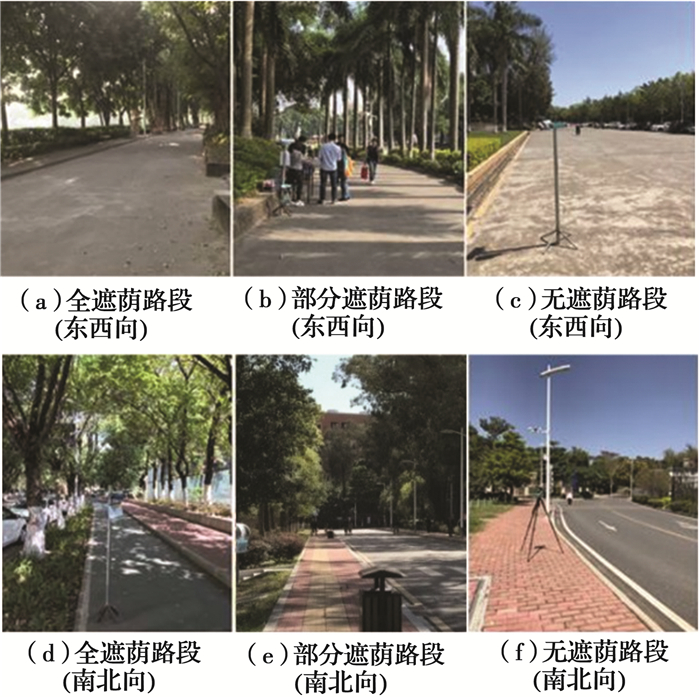

以华南理工大学五山校区校园内6处典型人行空间及路过人群为研究对象,采用夏季典型气象日各人行空间的阴影率为区分指标,将人行空间分为3种类型:第1种是全遮荫类型,阴影率范围SAR≥0.70,阴影率较大,如图 1(a)、(d)、图 2(a)、(d)所示。场所特点为较密集地种植芒果树、细叶榕、人面子等高大常青乔木,间隔1~3 m,在夏日能为过路行人和骑行者提供大量遮荫。第2种是部分遮荫类型,阴影率0.30≤SAR<0.70,阴影率适中,如图 1(b)(e)、图 2(b)(e)所示。场所特点为两侧乔木树冠较小,树叶稀疏,叶面积指数小,如隆缘桉、大王椰子树、白千层等,种植间隔3~7 m,在夏日能为过路行人和骑行者提供部分遮荫。第3种是无遮荫类型,阴影率范围SAR<0.30,如图 1(c)、(f)、图 2(c)、(f)所示。场所特点为两侧无遮荫绿化,或者绿化植物距离较远,起不到遮荫作用,在夏日,不能为过路行人和骑行者提供遮荫。

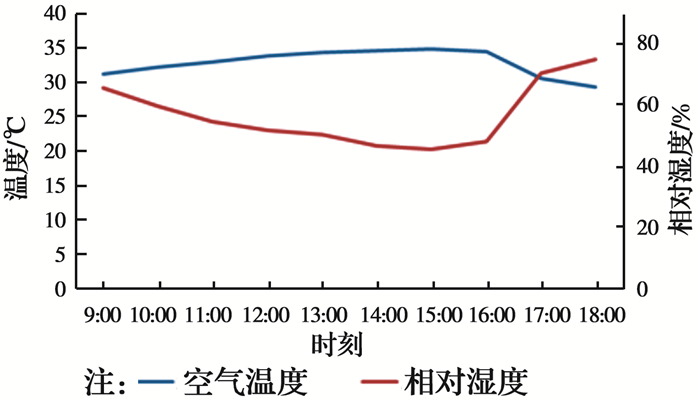

采用实验观测和问卷调查相结合的方法,研究室外人行空间行人和骑行者夏季室外热舒适特点及差异。问卷调查和观测实验于2018年6月28日进行,当天实验时段内天气晴朗,如图 3、图 4所示,各气象参数范围与文献[16]提供的夏季典型气象日气象参数范围接近。为获得行进中行人和骑行者的热舒适状况,工作人员询问路过的行人和骑行者,是否愿意对刚行走或骑行路过该路段过程中的热感受填写问卷。调研的场地平坦,因此,行人和骑行者的行进速度按常规取值,行人取1.2 m/s,相应的新陈代谢取150 W/m2,骑行者视其为锻炼活动状态,新陈代谢取180 W/m2。
问卷发放时间为9:00—18:00,问卷包括3部分内容:第1部分是基本信息统计,如年龄、性别、籍贯、着装及出行方式等,服装热阻的取值参考ANSI ASHRAE Standard 55-2017 [26]。第2部分统计热感觉、热舒适及热接受度状况。热感觉统计采用ASHRAE 9度评价标尺进行,即:非常冷(-4)、冷(-3)、凉(-2)、稍凉(-1)、中性(0)、稍暖(+1)、暖(+2)、热(+3)、非常热(+4);热舒适统计采用4度热舒适标尺进行,即:舒适(0)、稍微不舒适(+1)、不舒适(+2)、非常不舒适(+3);热接受统计采用4度标尺进行,即:完全接受(+1)、刚刚接受(+0.0)、刚刚不接受(-0.01)、完全不接受(-1)。第3部分调查对太阳辐射、温度、相对湿度和风速的偏好,采用ASHRAE的3度标尺,即:增大(+1)、不变(0)、减小(-1)。
在问卷发放时间段内不间断地对人行空间问卷发放点周围的热环境参数:空气温湿度、风速、黑球温度和太阳辐射进行观测记录。仪器的选择参考ISO 7726:1998[27]有关规定,选择符合测试精度及敏感度的仪器,见表 1。测点距地面高1.5 m,为保证HOBO温湿度自记仪测试数据的精度,测试过程中对探头做了防辐射处理。在热环境参数测试时间段内,测试记录时间隔为1 min,风速在分析过程中取3 min的平均值。
调查共收集问卷562份,详细构成信息见表 2。该季节人行空间使用人群服装热阻差异较小,服装热阻的分布范围为0.28±0.06 clo。

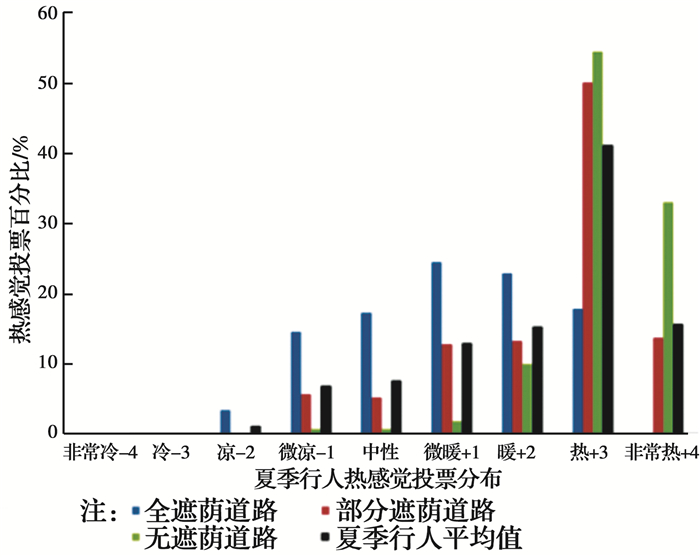

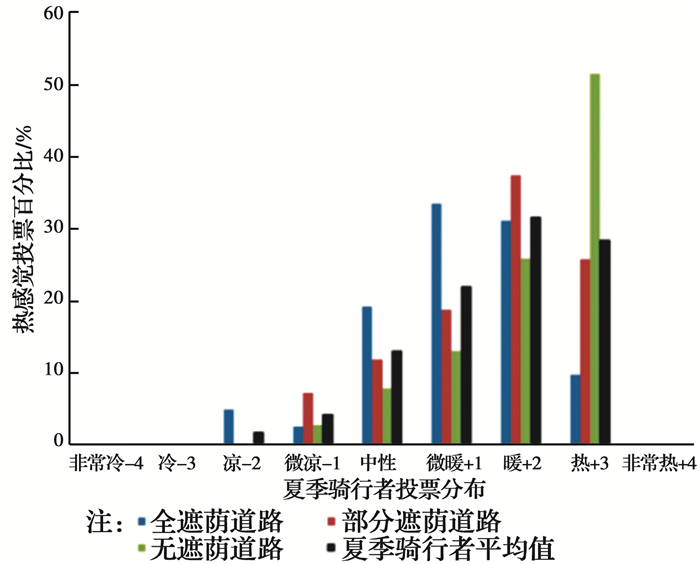

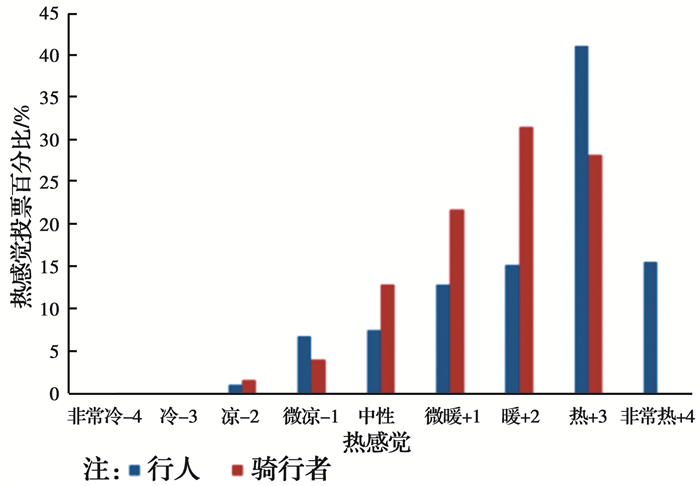

对热感觉投票结果进行统计如表 3和图 5、图 6、图 7所示。各路段行人和骑行者热感觉投票情况如下:全遮荫路段行人、骑行者最多投票均为中性(0);部分遮荫路段行人是热(+3)的投票最多,骑行者是暖(+2)的投票最多;无遮荫路段,行人、骑行者最多投票均为热(+3)。可以看出,行人对路段阴影率SAR的减小非常敏感,行人感觉更热。

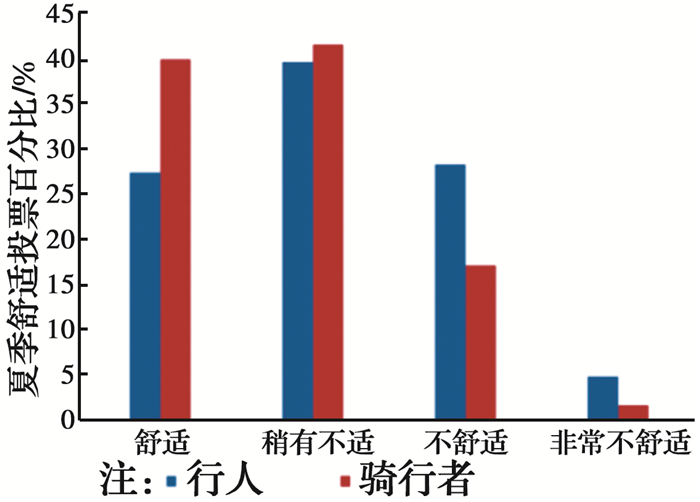

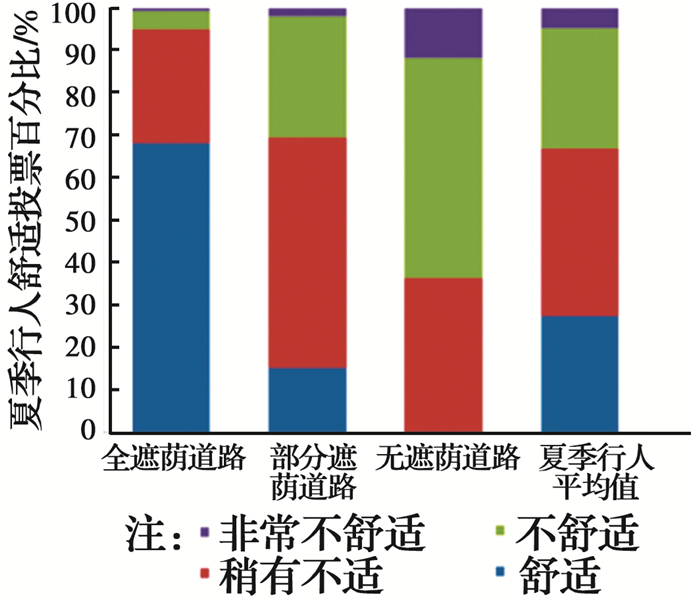

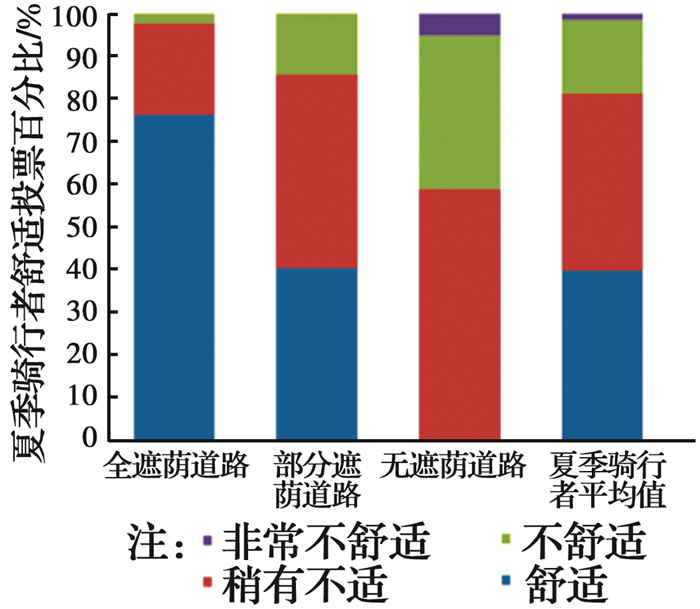

行人和骑行者的热舒适投票结果如表 4和图 8、图 9、图 10所示。随着阴影率SAR的减小,行人热舒适变化比骑行者更敏感,骑行者比行人有更多的舒适(0)投票,且没有非常不舒适(3)投票,骑行者热舒适性高于行人。由此可以得出,在较热环境中,行人热舒适状态变化比骑行者更敏感,舒适投票的比例低于骑行者。

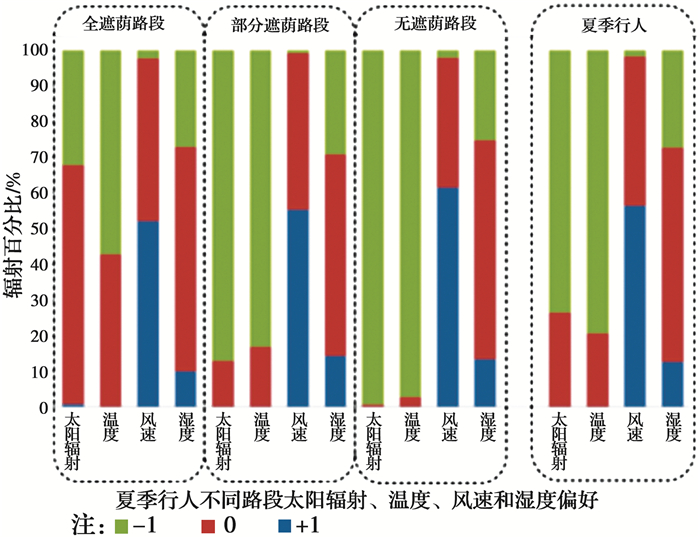

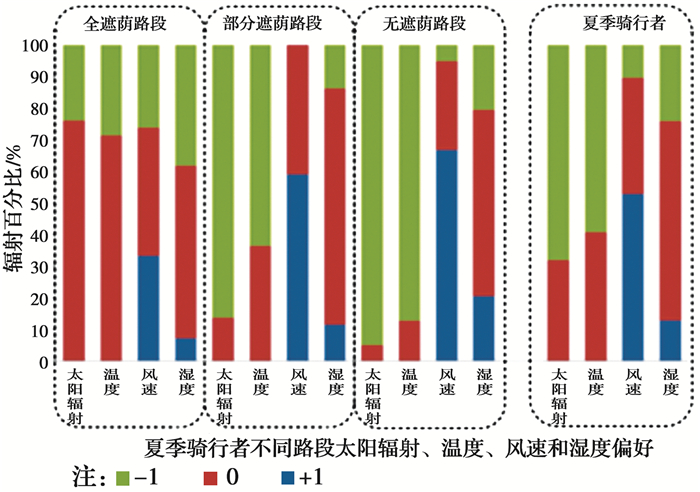

行人和骑行者的热环境参数偏好如图 11、图 12所示。其中,-1为期望该环境参数变小,0为期望该环境参数不变,1为期望该环境参数变大。从图 11和图 12可以看出,该季节行人和骑行者基本一致的热环境参数偏好,仅是比例稍有不同。
对太阳辐射和温度的偏好:各路段行人和骑行者不存在增大投票,在全遮荫路段,骑行者对太阳辐射的接受度都较高;行人对太阳辐射接受度较高,希望温度降低的投票最多。随着阴影率SAR的减小,行人和骑行者希望减小太阳辐射和温度的趋势均增大。
对风速的偏好:各路段行人希望增大风速的投票均最多;骑行者在部分遮荫和无遮荫路段希望风速增大的投票最多,在全遮荫路段希望维持不变的比例最多,说明风速偏好跟阴影率存在相关性。
湿热地区夏季湿度高,但行人和骑行者对于湿度都没有明显的偏好,希望维持不变的投票最多。

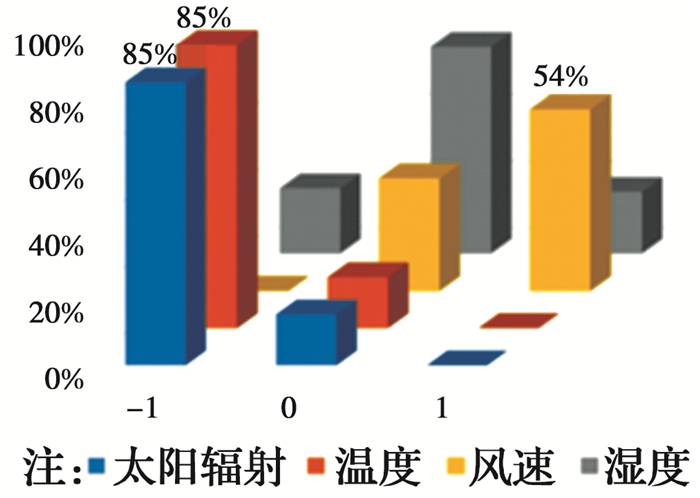

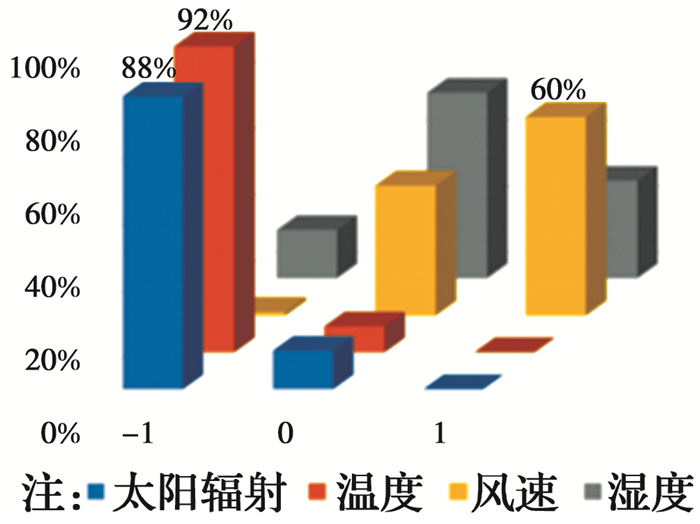

采取的分析方法为,从问卷中选择热舒适投票为非舒适的问卷,即稍有不适(+1)、不舒适(+2)和非常不舒适(+3)的问卷,统计这些问卷中行人和骑行者希望改变的环境因素,结果如图 13、图 14所示,将这些因素视为引起行人和骑行者不舒适的因素。从图 13和图 14可知,该季节造成不舒适的因素非常明显:主要是过强的太阳辐射、过高的温度及较小的风速,行人骑行者均希望太阳辐射减弱、温度降低,风速增大。

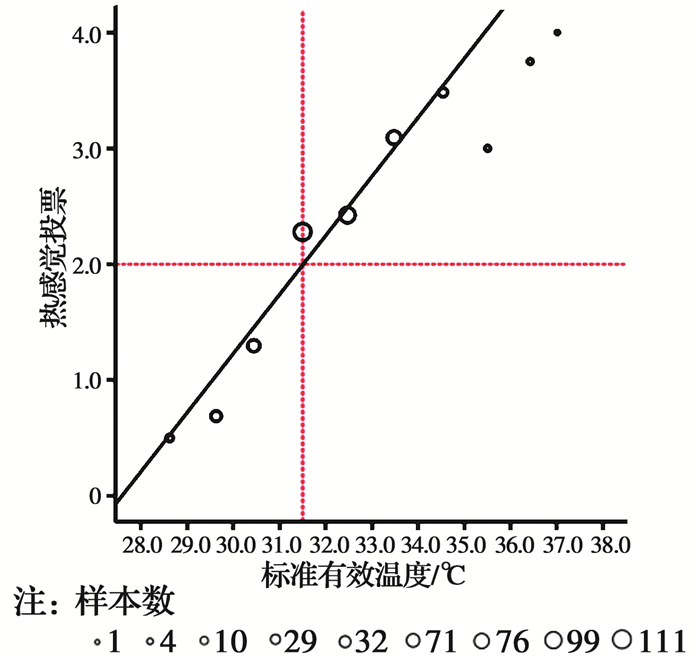

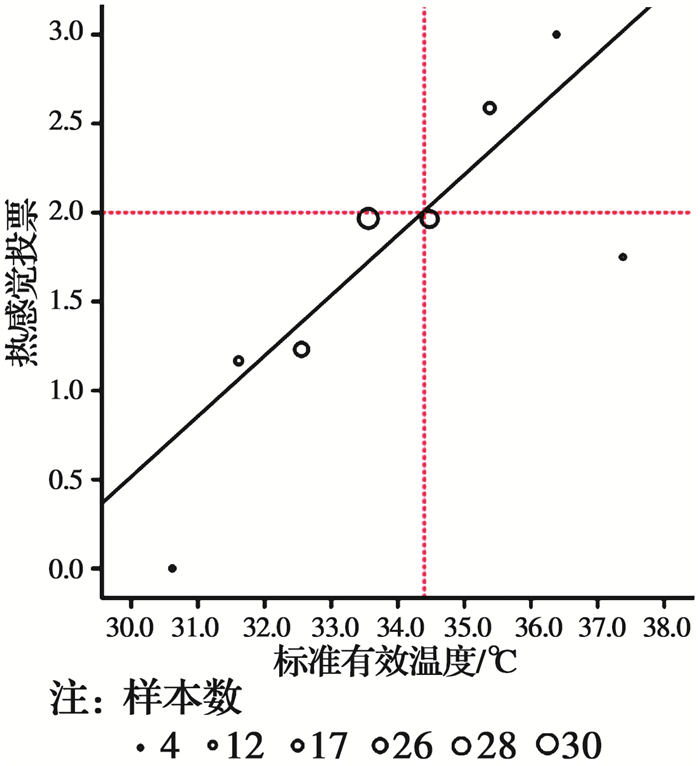

采用标准有效温度SET*定量评价室外慢行空间的热舒适特点,为建立对应不同SET*值热感觉范围,将SET*值进行1 ℃分组,并对分组内的热感觉值取平均值,然后对SET*值及对应的热感觉均值采用SPSS软件进行分析,研究其相关性。结果如图 15、图 16所示。行人和骑行者的标准有效温度SET*和热感觉均呈线性关系,线性关系式见表 5。
由表 5可以看出,线性关系式的斜率行人远大于骑行者,每一热感觉标尺的变化对应的SET*度数行人为2.0 ℃,骑行者为2.9 ℃,说明行人热感觉变化更敏感,更少的SET*度数变化就会引起热感觉的变化。行人对应暖(2)的SET*为31.5 ℃,骑行者对应暖(2)的SET*为34.4 ℃,相同热感觉行人对应的标准有效温度SET*低于骑行者。

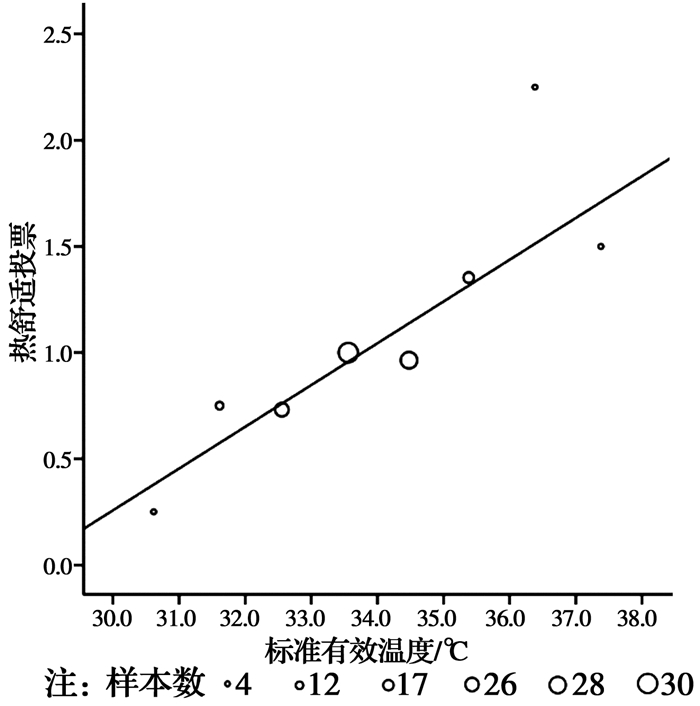

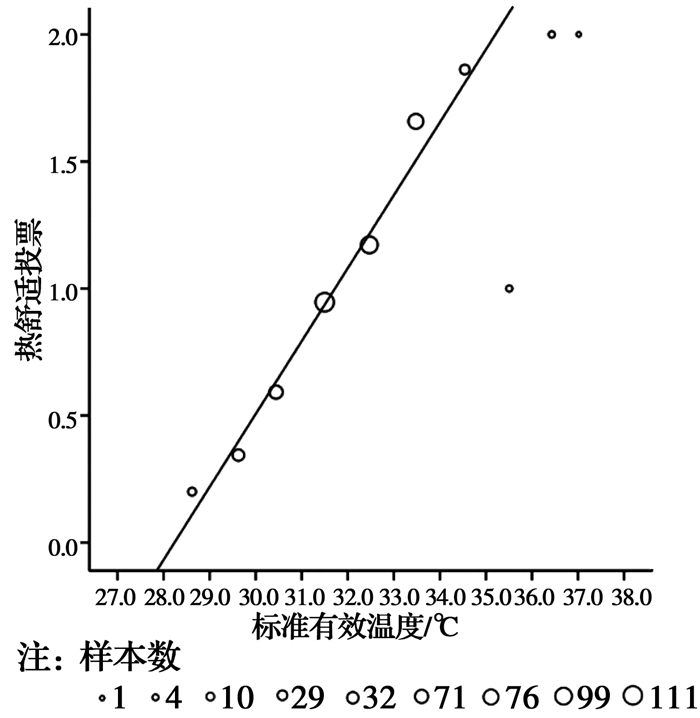

对行人和骑行者热舒适投票值和标准有效温度SET*进行相关性分析,分析结果如图 17、图 18所示,关系式见表 6。
由表 6可以看出,行人和骑行者的热舒适投票和SET*均呈线性关系,说明人行空间的标准有效温度SET*越低,行人和骑行者的热舒适水平就越高。两个线性关系式的斜率,行人为0.29 ℃-1,骑行者为0.20 ℃-1,说明随着环境标准有效温度改变,行人的不舒适变化比骑行者敏感。

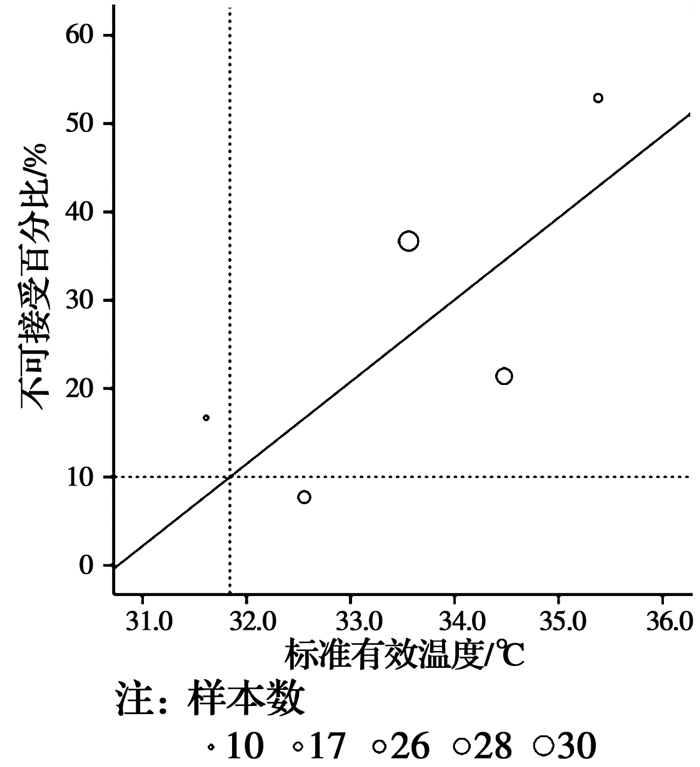

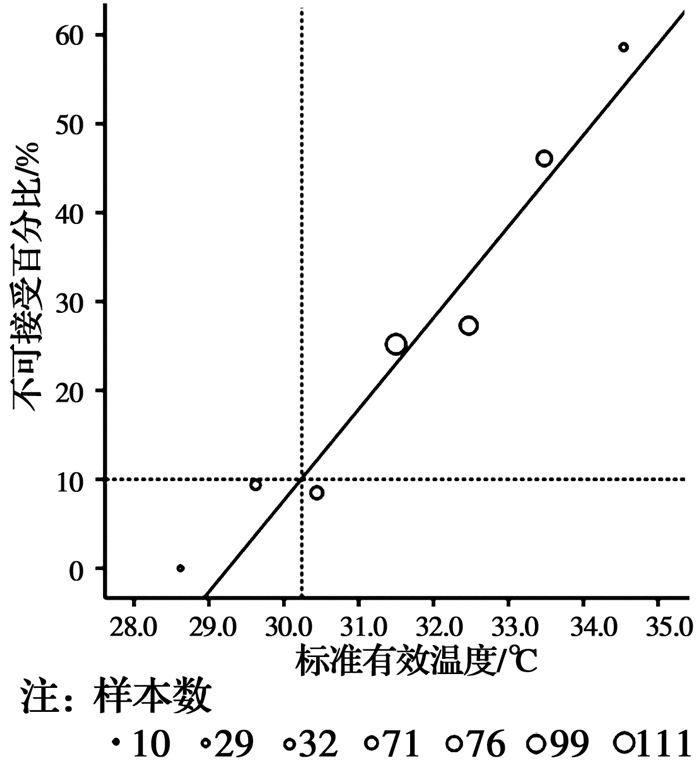

先将行人和骑行者的热接受投票按每1 ℃SET*值分组,然后进行SPSS回归分析,探讨热接受跟标准有效温度SET*之间的关系。ASHRAE Standard 55[28]认为室内热环境为良好的空间,其热接受率应在90%以上。据此开展研究,统计人行空间90%热环境接受率的分布状况。定义热不可接受率为热不接受的投票占总投票的百分比,每1 ℃SET*的热不可接受率为热不接受的投票占整组样本数的百分比[25]。考虑样本的有效性,数量少于10的分组被剔除,结果如图 19、图 20所示,相关性关系式见表 7,90%热接受率所对应的SET*值的范围和热感觉范围见表 8。
由图 19、图 20和表 7、表 8可以看出,不可接受百分比和SET*正相关:SET*越大,接受率越低,行人和骑行者都偏好良好遮荫的环境,夏季室外人行空间需要良好的遮荫措施。另外,行人90%接受率所对应的SET*值小于骑行者90%接受率所对应的SET*值,夏季骑行者对热环境的接受度高于行人。
研究采用问卷调查结合热环境观测的方法,对夏季湿热地区室外人行空间的热环境状况,使用者的热舒适状况进行调查,定性和定量地评价了行人和骑行者的热舒适特点、热环境需求及两类人群之间的差异性,主要结论如下:
1) 随着阴影率SAR的减小,行进中行人的热感觉变化非常敏感,当环境阴影率SAR减小至0.7以后,行人出现最多“热”投票并且不适的投票数超过舒适的投票数;当环境阴影率SAR减小至0.3以后,骑行者出现最多“热”投票并且不适的投票数超过舒适的投票数。
2) 夏季行人和骑行者的不舒适因素主要为太阳辐射和温度。湿热地区夏季湿度非常高,但是两类人群对湿度都没有明显的偏好,也不是产生不舒适的因素。
3) 夏季行人和骑行者的热感觉投票与环境标准有效温度SET*均呈线性关系。随着夏季人行空间环境标准有效温度的变化,行人热感觉的变化比骑行者更敏感,引起一个标尺热感觉变化的SET*度数,行人为2.0 ℃,骑行者则为2.9 ℃。
4) 行人和骑行者的热舒适投票与SET*均呈线性关系,SET*值越低,舒适性越高。使用者对夏季人行空间的热环境需求,行人为:SET*≤30.2 ℃,TSV≤1.4;骑行者为:SET*≤32.9 ℃,TSV≤1.5。
