近年中国高铁步入快速发展时代,具有完全自主知识产权的“复兴号”于2017年投入运营,标志着中国高铁发展进入2.0时代[1]。列车在线路上高速运行产生的荷载传递至轨道结构,然后向下传递至路基及路基土体,在路基土体中产生振动和变形,从而影响列车运行的安全性。如日本的第一条高速铁路东海新干线在修建时对路基问题没有足够的重视,自1964年10月通车后,在长达29 km的土质路基地段出现了大量路基病害问题,包括道床翻浆冒泥等,同时还造成上部轨道结构的不均匀沉陷,迫使列车的运营速度由最初的210 km/h降至160 km/h,在一些路基病害频发路段,时速甚至降至110 km/h。类似工程案例还有许多,由此可见,高速铁路迅速发展的同时伴随产生的路基动力学及岩土工程问题不容忽视。
已有一些学者针对列车高速移动荷载对路基土体产生的影响开展过研究,聂志红等[2]考虑了轨道和路基的耦合作用,研究了高速移动荷载作用下路基表层的动力问题。薛富春等[3-4]采用三维精细化建模技术,同时考虑了轨道结构与路基之间的动力相互作用,研究了移动荷载作用下轨道及路基的动力响应问题。宋小林等[5]通过建立CRTS Ⅱ型板式无砟轨道路基的动力有限元模型,对不同移动速度荷载作用下轨道和路基动应力的分布和传递规律进行了分析研究。Shanhu[6]将钢轨考虑为一维梁单元,在此基础上建立了线弹性轨道路基三维有限元模型,研究了轨枕间距、基床刚度等对路基动力特性的影响。Hu等[7]采用2.5维有限元结合薄层单元法,研究了移动荷载作用下轨道路基的动力特性问题。
值得注意的是,正确处理列车荷载求解高速铁路路基动力响应问题的一个关键环节是准确模拟列车荷载,是后续计算结果科学合理的重要前提,通常数值仿真分析在处理列车荷载时主要采用两种方法,一种是建立包括列车-轨道-路基三维耦合动力学模型,整个耦合模型由多个子系统共同组成,包括列车子系统、轨道子系统及路基子系统等,同时,模拟各组成部分的动力作用,包括轮轨法向接触、垂向接触,计算求解得到轮轨作用载荷;另一种方法是对列车子系统进行简化处理、通过轮轨激振载荷随时间、空间位置的表达式模拟列车荷载,而实际列车荷载是一个较为复杂的问题,列车荷载的准确模拟对于后续的计算十分重要,学者们先后提出了一些荷载模拟方法,李军世等[8]、陈岳源[9]将荷载简化为一个包含振动幅值和频率的指数函数形式,并通过傅里叶级数来反映每组轮对随时间、空间位置的变化。梁波等[10]提出一种与轨道随机不平顺相对应的由静荷载和正弦函数共同组成的表达式来模拟列车荷载。Matsuura[11]将移动荷载简化处理为移动简谐荷载,建立了日本新干线的轨道-路基耦合模型,对整个模型的动力特性做了系统的分析。有学者[12-13]在分析列车荷载时,基于轮轨不规则接触而受到强迫振动的考虑,将荷载模拟为受多种因素影响的静载与附加动载之和的形式。
已有研究工作取得了一些进展和成果,但在处理车辆荷载等方面仍有一些值得商榷的地方,例如,在处理列车荷载时采用传统建立三维列车-轨道-路基耦合动力分析模型的方法,由于列车子系统内的车体、转向架、轮对、一系悬挂、二系悬挂等构件众多,涉及伸缩、横移、沉浮、摇头、侧滚及点头多种自由度,同时,为了保证计算精度和准确性,需要对上述构件的网格进行细分,并模拟轨道随机不平顺、轮轨接触模型、与下部结构的动力相互作用等计算条件,导致整个数值分析模型的求解计算成本较高,应用和推广性受到了一定的限制。而上述采用简化处理列车荷载代替列车子系统的方法或荷载表达式参数过于复杂,应用繁琐、计算成本高,或考虑影响因素不够全面、偏于简化,包括在模拟列车移动荷载上,有些没有考虑到轨道随机不平顺等因素对轮轨载荷产生的影响,轮轨载荷模拟不够精确,以及未能充分考虑列车轮轨载荷在线路上的移动、叠加组合与钢轨的分散传递因素等。
针对已有研究中存在的问题,笔者对列车荷载的模拟进行了一定的改进,利用多体动力学软件Universal Mechanism基于车辆-轨道耦合动力学理论建立列车-轨道垂向耦合模型,采用赫兹接触模拟轮轨接触,同时考虑轨道横向、竖向的随机不平顺下计算得到轮轨载荷数据,并通过Fortran语言二次开发子程序Vdload,将轮轨载荷加载至有限元软件Abaqus建立的无砟轨道-路基-天然地基土三维有限元模型,相较于传统建立列车-轨道-路基三维耦合动力学模型或将列车荷载简化为表达式来代替列车子系统的方法,既保证了列车荷载模拟的准确性,又较好地解决了传统三维列车-轨道-路基耦合动力分析模型求解计算成本高的问题。基于此开展对高速移动荷载作用下无砟轨道系统及路基的动应力随时间、空间变化规律的研究。

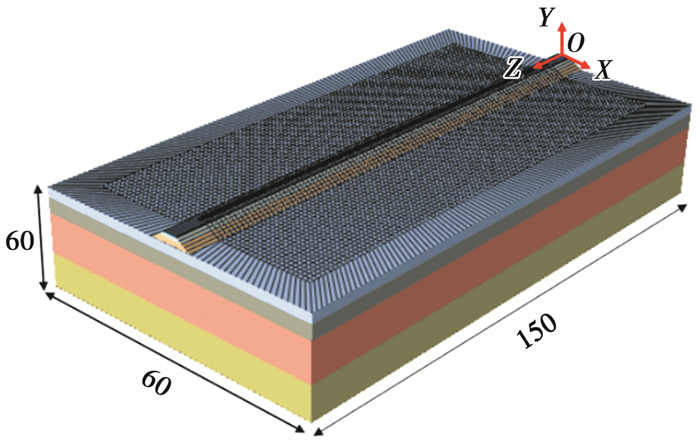

模型整体由无砟轨道-路基-土体组成,如图 1所示。无砟轨道结构包括钢轨、轨道板、CA砂浆层及混凝土底座;路基包括基床表层、基床底层及基床以下路堤本体部分;地基土体为天然地基土。该模型为有限元-无限元耦合模型,路基两端及土体四周采用无限元单元模拟半无限空间体,其余内部单元为有限元单元。模型整体沿轨道前进方向的长度为150 m,宽度为60 m,厚度为60 m,其余尺寸按《高速铁路设计规范》建立模型[14]。

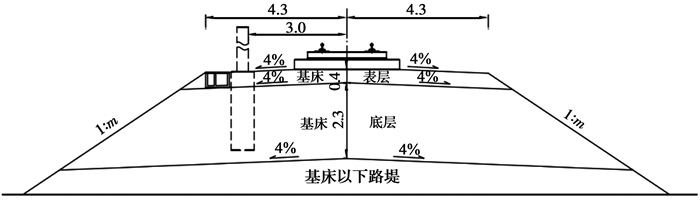

采用高速铁路的CRTS型单线无砟轨道,断面尺寸如图 2所示。轨道结构除钢轨和轨道板之间的扣件外,其他均采用线弹性本构模型,材料参数见表 1,扣件动刚度为60 kN/mm,阻尼系数取50 kN·s/m。
土体属于粘弹塑性变形的混合体,其应力应变是非线性的,考虑到路基基床填料属于颗粒状材料,其受压屈服强度远大于受拉屈服强度,不仅静水压力可以引起岩土塑性体积变化,而且偏应力也可能引起塑性体积变化(剪胀),故路基采用能准确描述这类材料的Drucker-Prager模型[15]。而列车交通荷载引起地基土动应变一般在10-5或者更小,基本属于弹性变形阶段,因此,对地基土体采取简化假设,即不考虑地基土塑性性质,采用线弹性本构模型[16]。这样做既可以保证计算结果的准确性,也较大地减少了计算的时间成本。路基土体和天然地基土参数见表 2[16]和表 3[4]。由于路基土体各结构层之间错动很小,可近似认为变形连续,各结构层间考虑为tie连接。路基土体内部有限元单元采用沙漏控制的C3D8R单元,路基两端及地基土四周无限元单元采用CIN3D8单元。

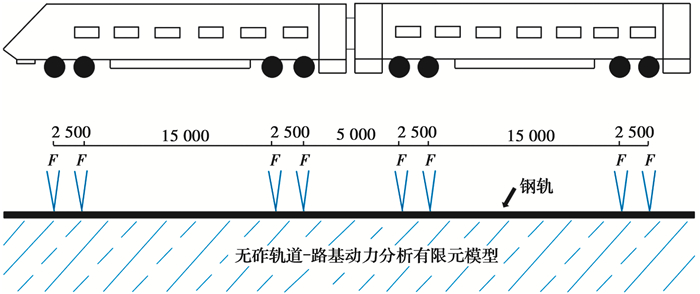

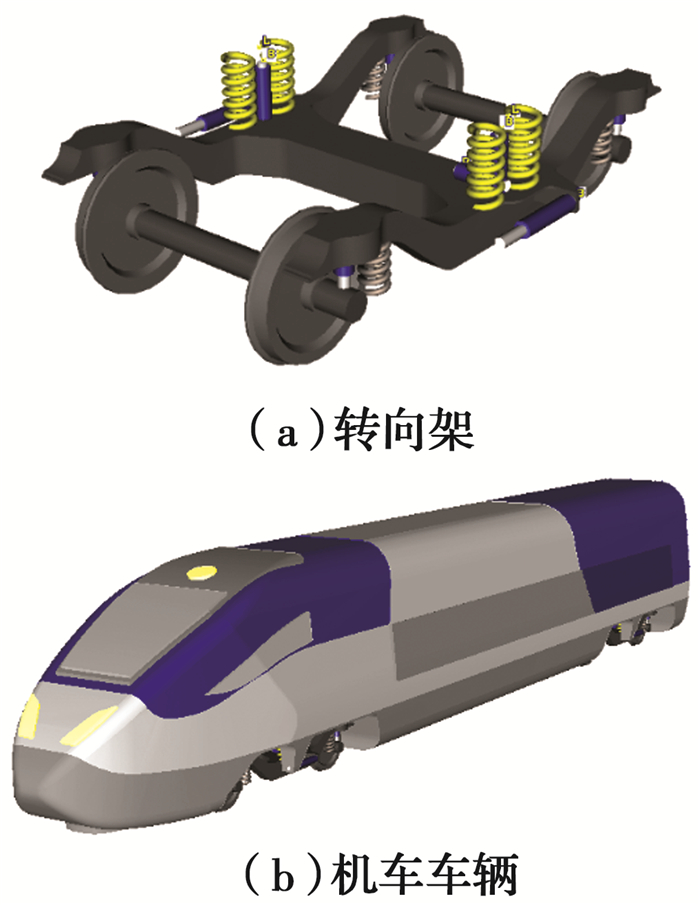

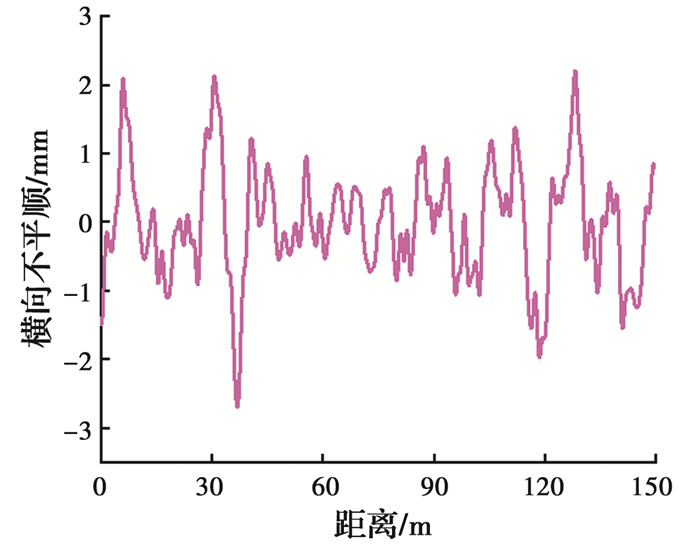

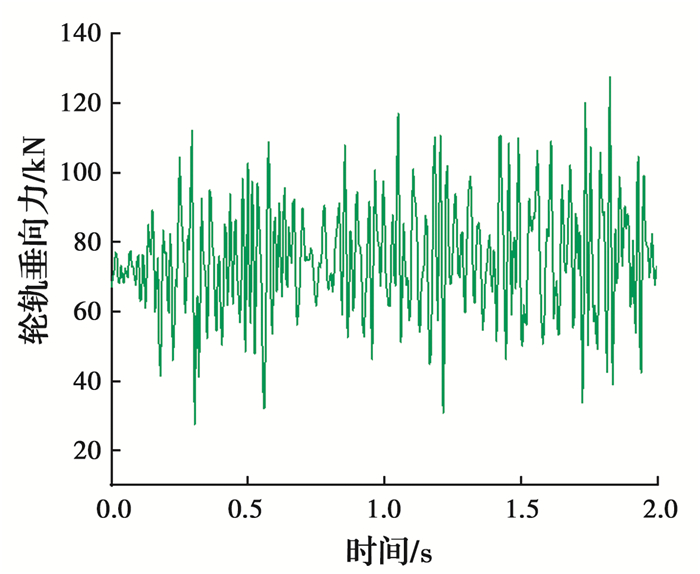

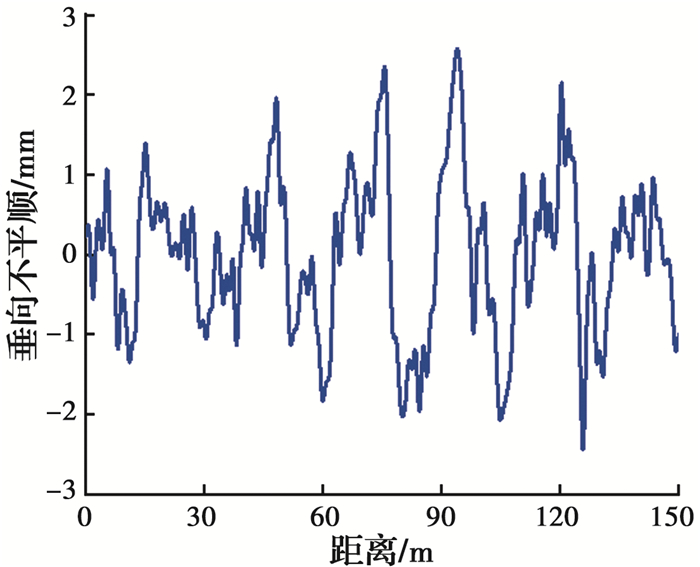

基于车辆-轨道耦合动力学理论利用多体动力学软件Universal Mechanism建立列车-轨道垂向耦合模型,车辆模型采用德国ICE3型高速列车,具体参数见表 4,车轮踏面类型为LMA,钢轨采用60 kg/m的轨道结构形式,钢轨高176 mm,轨头宽73 mm,轨底宽150 mm。结合高速铁路实际运行情况,考虑到列车在轨道上高速运行时轨道随机不平顺对列车轮轨载荷的影响,在UM软件自带接口通过快速傅里叶逆变换IFFT方法将轨道不平顺功率谱[17]转换为时域函数,在后处理仿真阶段采用赫兹接触模型模拟轮轨接触,建立较为精细化的列车-轨道垂向耦合模型,见图 3,得到基于中国高速铁路轨道不平顺谱下的轮轨激励时程数据。图 4为列车荷载施加示意图。图 5、图 6为高速铁路无砟轨道横向、高低不平顺样本模拟结果。因研究重点是荷载向路基土体传递产生的竖向动应力σ22,故只计算了轮轨垂向力,如图 7所示。在做轨道路基动力分析时,其首要问题是基于轨道随机不平顺条件下如何实现对移动荷载的模拟,采用的方法是通过对有限元软件Abaqus进行二次开发,使用Fortran语言编写荷载子程序Vdload,通过子程序将上述轮轨载荷数据加载至轨道路基模型,施加的轮轨载荷在空间上与高速列车轮轨位置相对应,采取2节动车组8轮对模型进行计算。
模型路基两端及天然地基土四周采用无限元单元,其实质是通过设置阻尼的方法吸收能量,模拟波在半空间无限区域的传播,但有限元软件Abaqus/CAE目前不支持直接对无限元单元的设定,需要通过对inp文件的修改来实现对无限元单元的定义。采用三维有限元-无限元耦合人工边界,可较好地解决波在人工边界反射的问题,满足本文动力分析的精度需要。

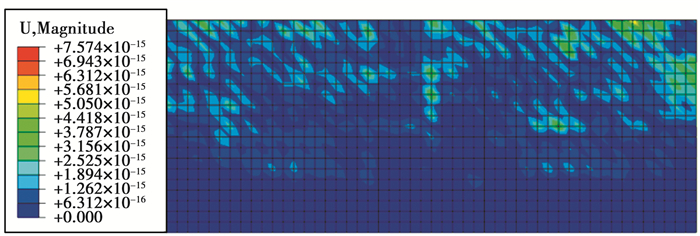

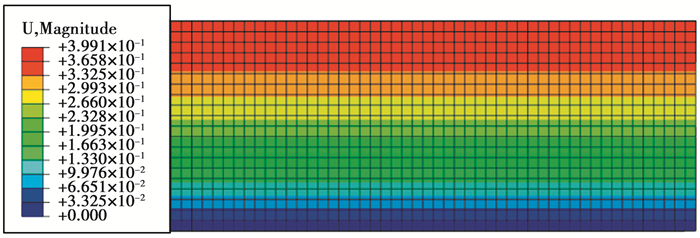

在涉及岩土地基等的数值动力分析时,为了保证计算的精度和准确性,首先需要进行地应力平衡,使地基获得初始地应力,而不存在初始应变,模拟地基土在土的自重作用下处于平衡状态。地应力平衡效果如图 8、图 9所示。由图 9可知,经过地应力平衡后模型计算的位移幅值为7.57×10-15 m,小于10-4 m,满足精度要求。

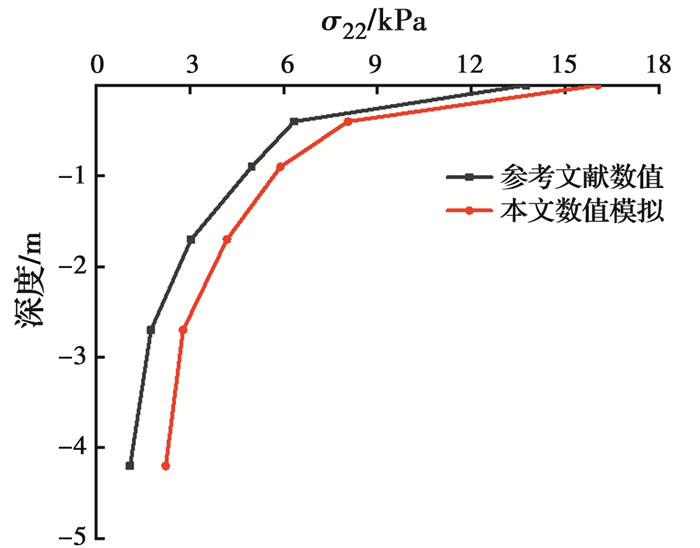

根据参考文献[18]给出的武广客运专线板式无砟轨道路基现场测试动力响应数据,在计算中采用与参考文献[18]相同的列车轴重、移动速度等参数,并通过与其计算结果进行对比来验证模型的可靠性与合理性,结果对比如图 10所示。从图 10可知,数值模拟计算路基中动应力沿深度分布的规律曲线与参考文献[18]实测动应力变化规律基本一致,数值模拟计算结果略大于实测值,但其最大差值仅为2.282 kPa。

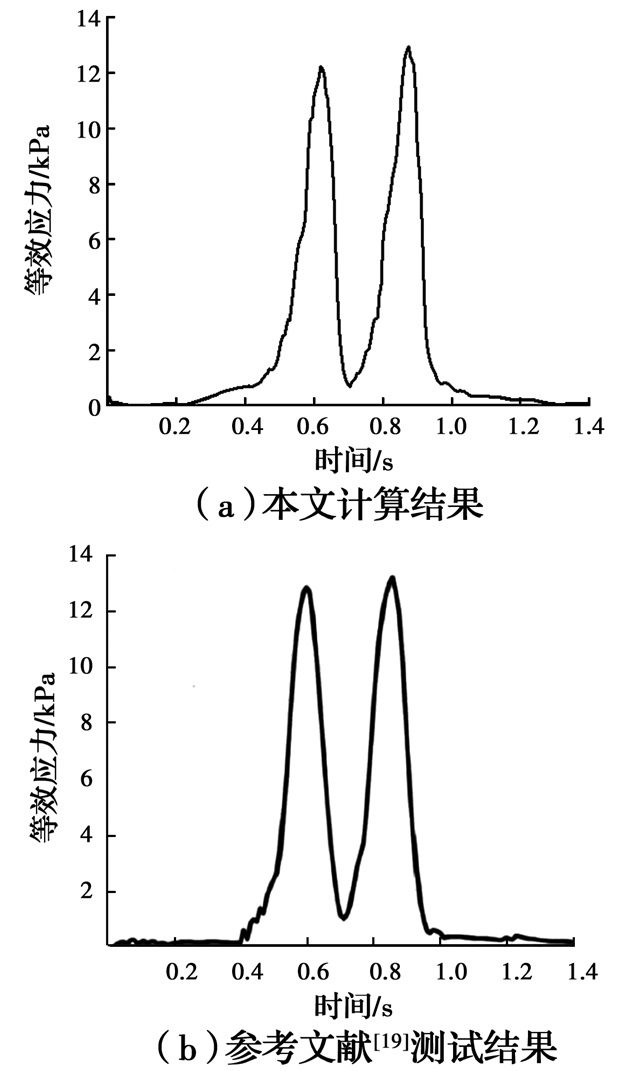

为了进一步说明模型建立及采用两步法处理车辆荷载的合理性、优越性,采用文献[19]中相关参数,模拟单列动车组2位转向架加载,求解得到了钢轨正下方基床表层的动应力时程曲线,如图 11所示。由图 11(a)、(b)对比可知,无论是曲线规律还是幅值大小都非常接近,计算结果时程数据发展规律与对比文献中的结果吻合情况较好。文献[19]采取的是传统建立列车-轨道-路基耦合模型的方法,本文所建模型及采用两步法处理列车荷载的方法与对比文献不同,尽管本文通过多体动力学软件UM也建立了列车-轨道耦合模型,但在UM前处理Input模块可利用软件自带的参数化建模、子系统(Subsystem)模块等通过多层嵌套的形式大大节省建模时间,同时用户可根据计算分析的需要通过UM Loco选取轮轨接触模型、轨道型式、线路不平顺等;UM后处理仿真分析Simulation模块在求解轮轨接触等复杂接触问题、刚性问题优势非常明显,可以较准确地模拟车辆完整的结构运动关系和动力特性,在保证求解精度的同时也非常高效,极大地缩短了计算时间成本(仿真分析时间成本远小于传统有限元整体模型法)。因此可认为,相较于传统建立列车-轨道-路基三维耦合动力学模型或将列车荷载简化为表达式来代替列车子系统的方法,本文采取的方法在满足计算精度的同时十分高效便捷,极大地缩短了建模及仿真的时间成本。
在列车高速移动的荷载作用下,轨道结构及路基土体的振动及变形主要发生在竖向,因此,重点对竖向动应力σ22进行分析研究。

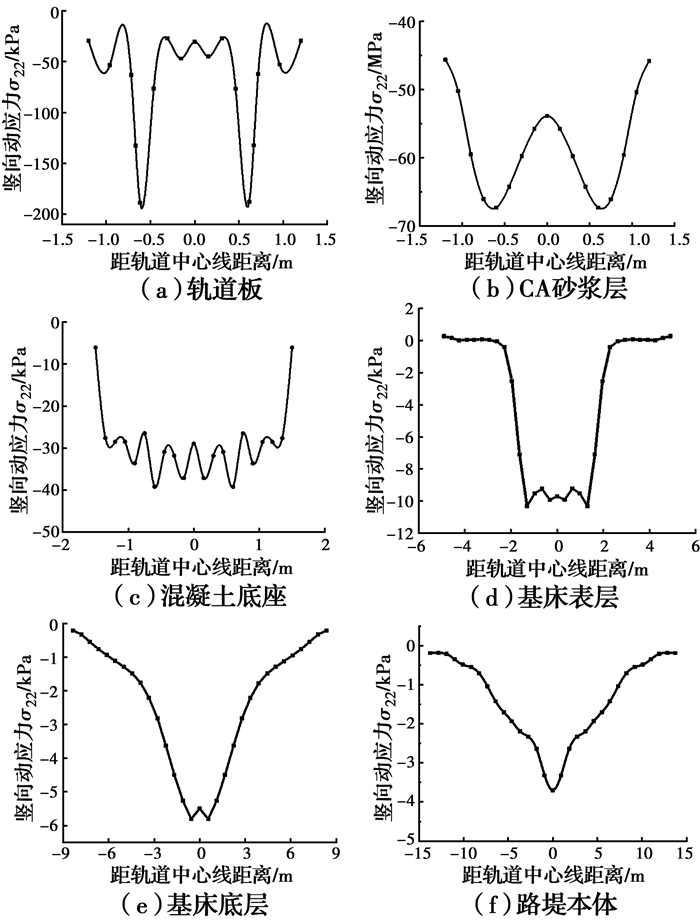

根据无砟轨道单线路堤标准横断面示意图(如图 2所示),各结构层自上而下分别为:轨道板、CA砂浆层、混凝土底座、路基本体及天然地基土等。各结构层底面竖向动应力σ22见图 12。
从图 12可以看出,在轨道板、CA砂浆层及混凝土底座均产生了两个明显的峰值,其峰值出现位置与荷载作用位置相对应,而在基床表层及基床底层竖向动应力呈现出“马鞍形”分布,在混凝土底座与基床表层的接触部位出现突变,说明此接触部分容易发生破坏,在设计中应引起重视。同时,随着深度的增加,竖向动应力逐渐减小,轨道结构中的竖向应力值较大,路基结构中的竖向应力值相对较小,说明路基基床在分散和缓冲竖向动应力中起了较大作用,当应力传递至路堤本体底面时有明显衰减。

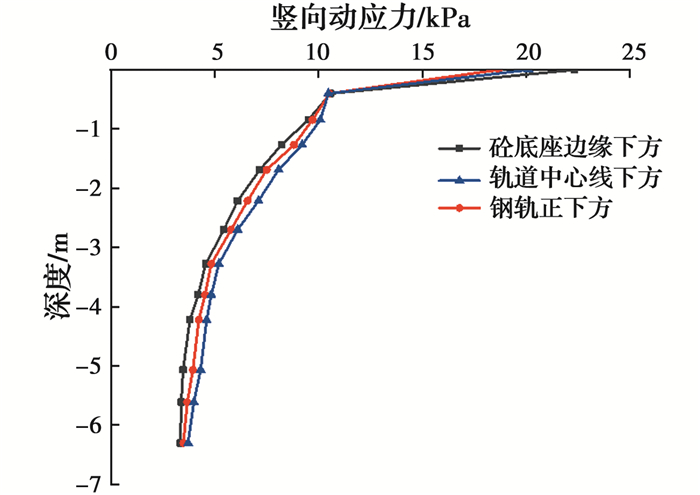

竖向动应力σ22在路基内沿深度分布如图 13所示。选取混凝土底座边缘、轨道中心线及钢轨下方3条深度方向的路径对比分析竖向动应力σ22在路基内沿竖向分布的衰减曲线,从图 13可以看出,随着深度的增加,竖向动应力σ22逐渐减小,在基床表层内最大,其中,混凝土底座边缘下方基床表面的σ22为22.341 kN,轨道中心线下方基床表面的σ22为20.113 kN,钢轨正下方基床表面的σ22为18.682 kN。混凝土底座边缘下基床表面动应力大于轨道中心线及钢轨正下方基床表面动应力,这是因为在列车高速移动的动荷载作用下,混凝土底座边缘产生了应力集中效应。

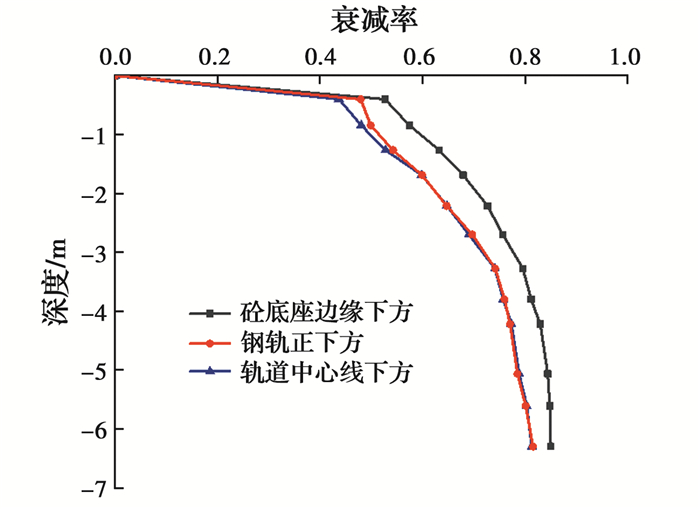

由图 14可知,竖向动应力σ22沿深度方向衰减率随深度的增加逐渐增大,3条路径竖向动应力σ22的衰减规律基本一致,在基床表层内的衰减较大,混凝土底座边缘下的基床表层内衰减率达到52.7%,轨道中心线下的基床表层内衰减率达到47.9%,钢轨正下方的基床表层内衰减率达到43.7%,基床底层及路堤本体内衰减率逐渐趋于平缓,最终到达路基底面时衰减率均达到80%以上。经过计算,无论是混凝土底座边缘下方还是钢轨、轨道中心线下方,竖向动应力衰减速度(即动应力单位深度衰减量)均是基床表层内最快,基床底层次之,路堤本体最慢。可见路基对应力波的吸收起到了重要作用,在工程实际中应当对路基的设计引起足够重视。

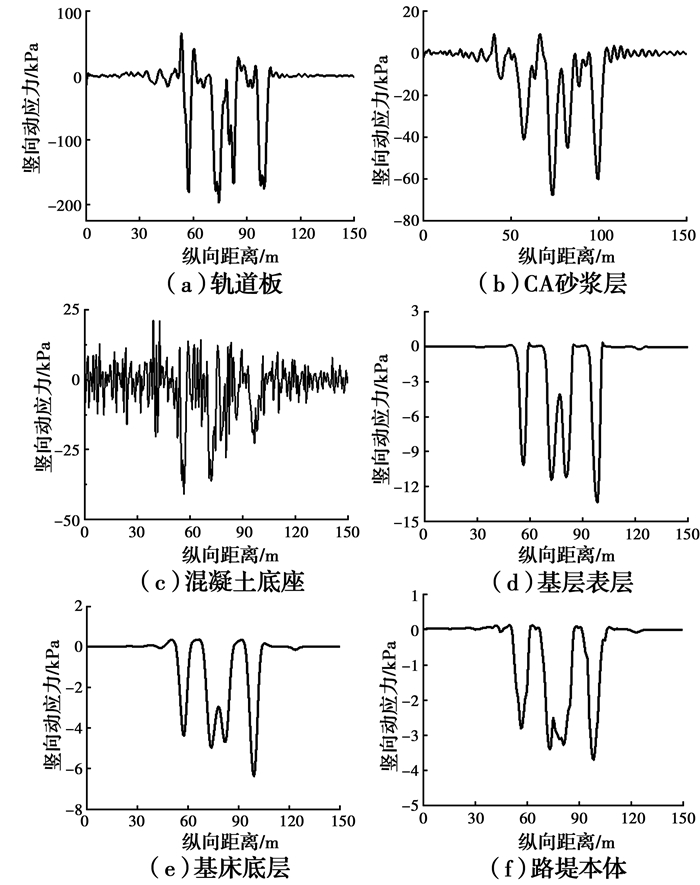

图 15为不同结构层底面竖向动应力σ22沿纵向(列车前进方向)分布规律。从图 15可以看出,沿线路纵向不同结构层的竖向动应力分布规律类似,数值大小随着深度的增加逐渐减小。在无砟轨道系统和路基各结构层中,各层的竖向动应力分布曲线中产生了明显的4个峰值,这4个峰值即对应了本文模型中两节动车组的4位转向架。列车运行过程中轨道及路基动应力的变化可以看作是反复的加、卸载过程。当高速移动的动荷载逐渐远去时,竖向动应力σ22也逐渐趋于0。

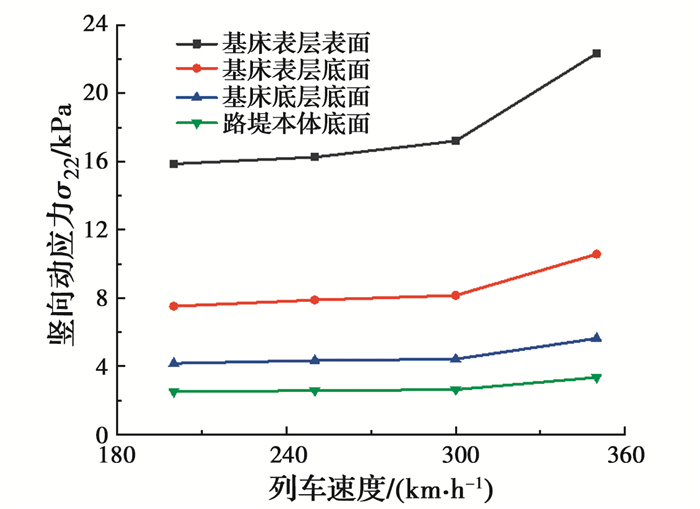

表 5为列车在不同时速V1=200 km/h、V2=250 km/h、V3=300 km/h、V4= 350 km/h下路基基床各结构层的竖向动应力幅值曲线,为了更形象直观地描述列车移动速度对竖向动应力幅值的影响,同时结合图 16来共同说明。由图 16和表 5可知,速度在200~350 km/h范围内,随着列车移动速度的增加,动应力幅值呈逐渐增大趋势。其中,基床表层顶面动应力幅值对速度变化最敏感,速度由200 km/h增大至350 km/h,动应力幅值增长了40.80%,由上至下,其他路基结构层动应力幅值分别增长了40.61%、35.23%、33.16%。因此,列车时速对路基结构的动力响应有一定的影响,在实际高速铁路运行中要合理设定列车行驶速度。

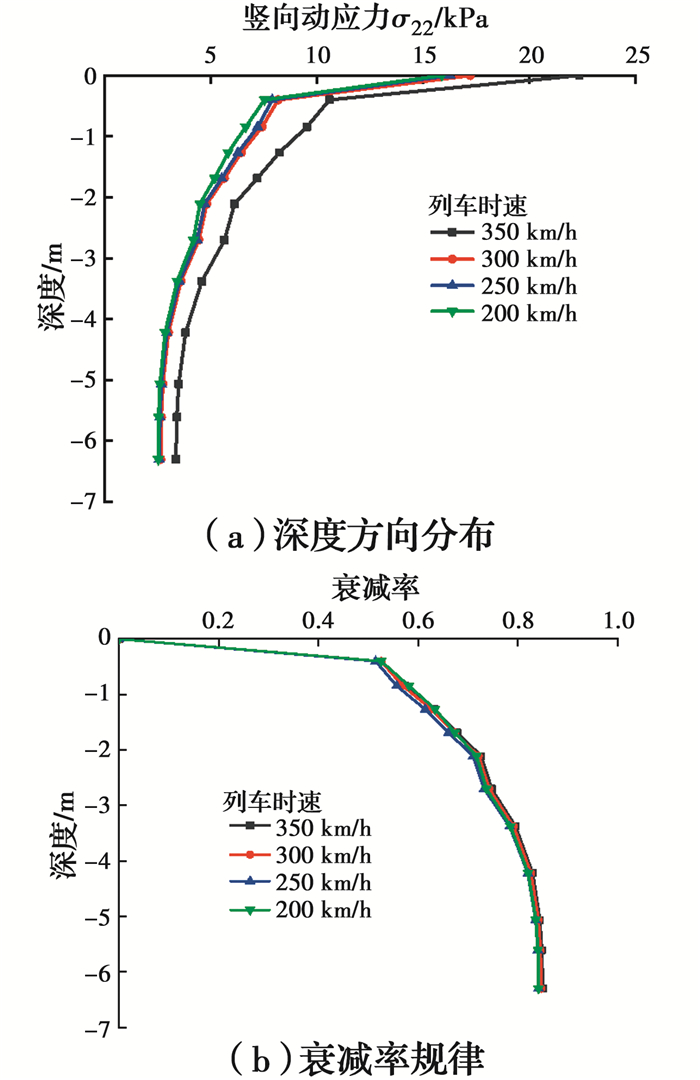

图 17为不同列车移动速度下竖向动应力沿深度衰减规律,由图 17可知,4种时速下动应力幅值分布规律相近,均在路基基床顶面取得最大值,随着深度的增加,动应力幅值逐渐减小,在深度范围0~2 m内衰减较快,随后衰减逐渐趋于平缓。在不同列车移动速度下,衰减率相差很小,基本趋于一致,在路基深度为0.4 m处即基床表层底面,4种时速下的动应力幅值衰减率均超过了50%,同时,路基基床内动应力幅值衰减速度(即单位深度衰减量)随着深度的增加逐渐降低,基床表层内最快,基床底层次之,路堤本体内最慢。可见,路基基床对上部结构传递的动力响应的吸收和扩散起了重要作用。
基于多体系统动力学理论建立列车-轨道垂向耦合模型,考虑轨道随机不平顺的影响计算了高速列车运行时产生的轮轨激振载荷,通过有限元软件二次开发子程序将轮轨载荷数据导入无砟轨道-路基-天然地基土非线性数值分析三维有限元模型中。同时,考虑到在涉及地基土这种半空间无限区域的动力分析中直接截断地基土边界会使波在边界面上反弹,产生误差,模型路基两端及天然地基土四周采用无限元单元模拟无穷边界区域,路基土体采用Drucker-Prager弹塑性本构模型,同时考虑了材料的硬化等参数。通过数值分析计算得到了如下结论:
1) 采用的车辆荷载处理方法与参考文献[18-19]计算结果吻合情况较好,相较于传统建立列车-轨道-路基三维耦合动力学模型或将列车荷载简化为表达式来代替列车子系统的方法,在满足计算精度的同时十分高效便捷,极大地缩短了建模及仿真的时间成本。
2) 沿横向分布时,竖向动应力在轨道结构中数值较大,路基基床内远小于轨道结构中的数值,基床表层及基床底层底面出现“马鞍形”分布;沿竖向分布时,随着深度的增加,竖向动应力逐渐减小,在基床表层表面,竖向动应力数值:混凝土底座边缘下方>轨道中心线下方>钢轨正下方。竖向动应力衰减速度(即动应力单位深度衰减量):基床表层>基床底层>路堤本体;沿纵向分布时,在轨道结构层内产生了与列车轮对数目相等的应力峰值数目,在路基基床内,由于距离相近的轮对产生的动力响应进行了叠加,应力峰值数目减少。
3) 列车移动速度由200 km/h增加到350 km/h,路基各结构层竖向动应力幅值增长均超过30%,列车时速对路基结构的动力响应影响较大,在实际高速铁路运行中要合理设定列车行驶速度。
4) 路基基床在分散、缓冲及吸收竖向动应力中起主要作用,混凝土底座边缘与基床表层接触部分易发生破坏,在设计中应引起足够重视。
以下问题值得继续深入研究:
1) 建立的三维有限元模型进行了一些简化,实际工程中高速铁路轨道结构及路基土体较为复杂,后续的研究中可以建立更精细化、更全面的模型。
2) 实际的天然地基土体是多相介质且非饱和,应考虑采用更符合实际工况的本构模型。在后续的研究中,将会对上述问题进行更加深入的探讨。
