随着建筑产业化的发展，钢筋桁架叠合板作为一种重要的预制构件被广泛应用于装配式建筑工程中。简化工序、降低成本、节约资源是建筑业发展的趋势。学者们针对叠合板的性能开展了一系列相关研究[1-3]，并取得了一定的成果。Nam等[4]和Hanus等[5]提出了一种FRP底板-混凝土双向组合板。吴方伯等[6-8]提出了一种带格构钢筋的预制叠合底板。黄海林等[9]研究了T形板肋对预制带肋底板混凝土叠合板弯曲疲劳性能的影响。刘香等[10]研究了预制带肋钢筋桁架叠合板。章雪峰等[11]对四边不出筋、板侧采用密拼连接的钢筋桁架叠合板进行了加载试验，得到了垂直拼缝方向板带刚度略小于平行拼缝方向板带刚度的结论。汤磊等[12]通过对钢筋桁架混凝土叠合板和现浇双向板进行对比试验，结合中国规范和相关理论提出了叠合双向板的刚度和挠度计算方法。李杰等[13]对4块不同形式的钢筋桁架叠合板展开受弯性能试验，结果表明，挠度是板型设计的控制因素。余泳涛等[14]提出了双向叠合板密拼拼缝的设计建议与构造要求。以上研究成果为探索钢筋混凝土叠合板的力学性能提供了宝贵的试验数据和研究资料，促进了叠合板整体性能的进一步提升，为新型叠合结构的推广提供了一定的理论依据和试验支持。现有研究主要集中在叠合板完成现浇层浇注后的整体受力性能，而针对充当模板的叠合板底板力学性能研究相对较少。
作者通过对大量项目的调研发现，在装配式钢结构和混凝土结构的实际工程应用中，许多宽度较大的叠合楼板在浇筑现浇层之前的安装准备阶段就已经存在开裂现象，甚至导致叠合板报废，无法使用。并且板厚度越小，裂缝越明显。《钢管桁架预应力混凝土叠合板技术规程》(T/CECS 722—2020)规定底板厚度最小可以做到35 mm，而《ZDB预应力混凝土叠合板》(L15GT58)规定底板厚度最小可以做到40 mm。大部分裂缝在叠合板安装之前就已经出现了，例如某两栋30层高层项目的叠合板，在工地安装前的验收中裂缝板多达30%以上。为了解决这一问题，开展了叠合板在浇筑现浇层之前底板性能的相关研究。叠合板底板在安装之前就出现裂缝，并且板厚度越小裂缝越明显，是由于底板厚度较小、横向受弯刚度不足所致。因此，提出改善措施，对厚度较小的宽板在短跨方向增加附加钢筋支架，形成双向桁架，对这种新型的双向钢筋桁架板开展静载试验并进行分析。笔者针对双向钢筋桁架叠合板底板和普通单向钢筋桁架叠合板底板开展静力加载试验，对比二者的裂缝开展、挠度、应变等性能，分析了双向钢筋桁架对底板开裂状态和力学性能提升所起的作用。

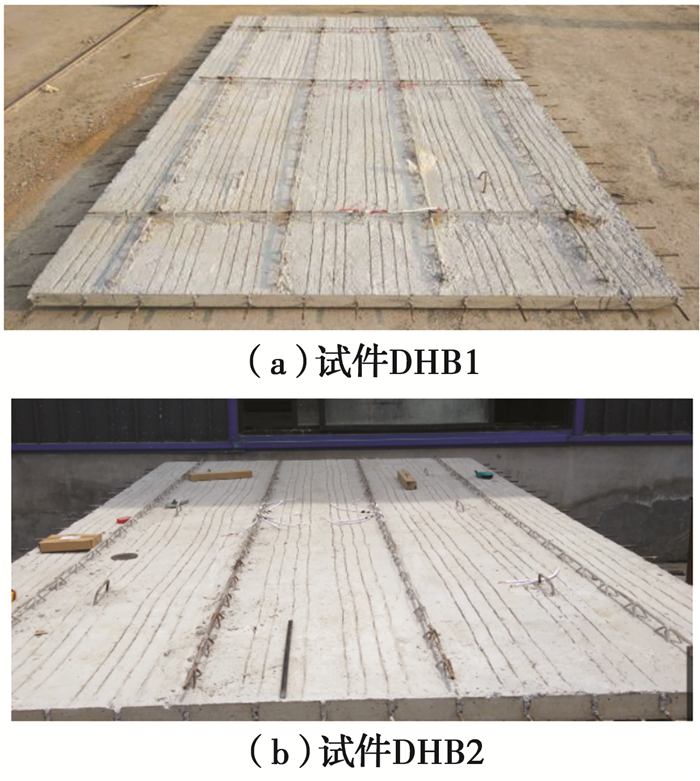

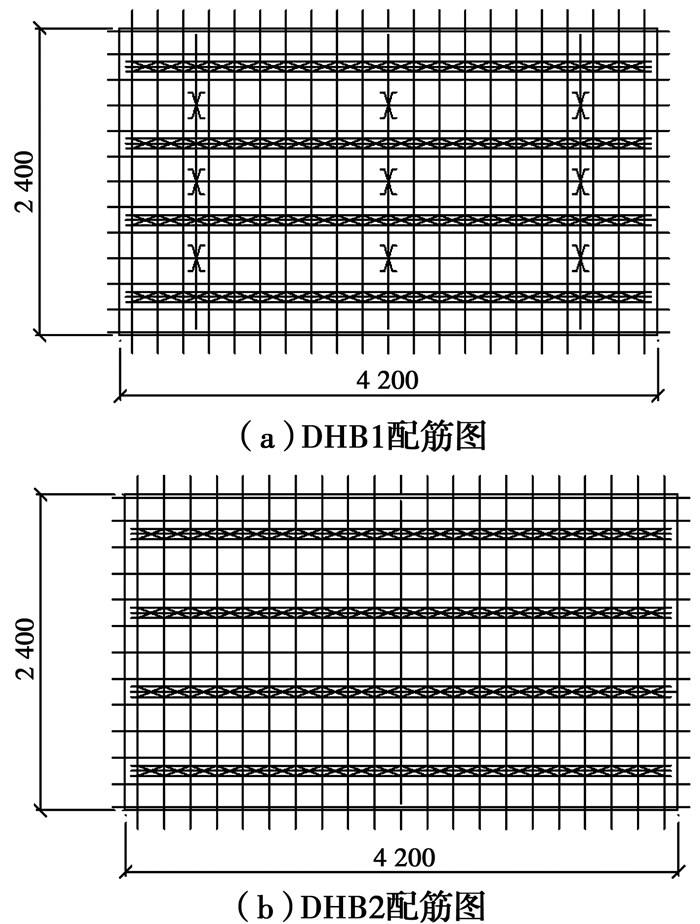

试验制作了两块不同钢筋桁架形式的叠合板底板，分别设置双向钢筋桁架和传统单向钢筋桁架。其中，第1块板DHB1为双向钢筋桁架底板，即在图集《桁架钢筋混凝土叠合板》(15G366-1)中B90型双向板的基础上增加3个横向附加钢筋支架，形成一种新型双向钢筋桁架叠合板底板；第2块板DHB2即为未增加横向钢筋支架的原B90型叠合板底板，该板作为试验对比板。两块叠合板底板DHB1和DHB2的尺寸均为4 200 mm×2 400 mm×60 mm，混凝土采用C25，保护层厚度15 mm。底板跨度、宽度方向配筋均为HRB400等级φ8@200，纵向桁架上弦钢筋为HRB400等级φ10, 下弦为HRB400等级φ8，腹杆为HPB235等级φ6，横向附加钢筋支架长度2 300 mm，上弦钢筋为HRB400等级φ10，腹杆HPB235等级φ6，无下弦杆。双向钢筋桁架叠合板底板DHB1和普通单向钢筋桁架叠合板底板DHB2配筋示意图和照片分别见图 1和图 2。
试件的面积为10.1 m2，试件DHB1采用钢筋103.5 kg，试件DHB2采用钢筋93.1 kg，钢筋用量仅增加11.2%。按单位面积计算，用钢量仅增加1 kg/m2。
试验时实测混凝土试块(100 mm×100 mm×100 mm)和钢筋抗拉强度见表 1、表 2。从表中可以看出，混凝土强度达到了C25的设计标准值，钢筋也均达到了相应等级的屈服强度和极限强度。

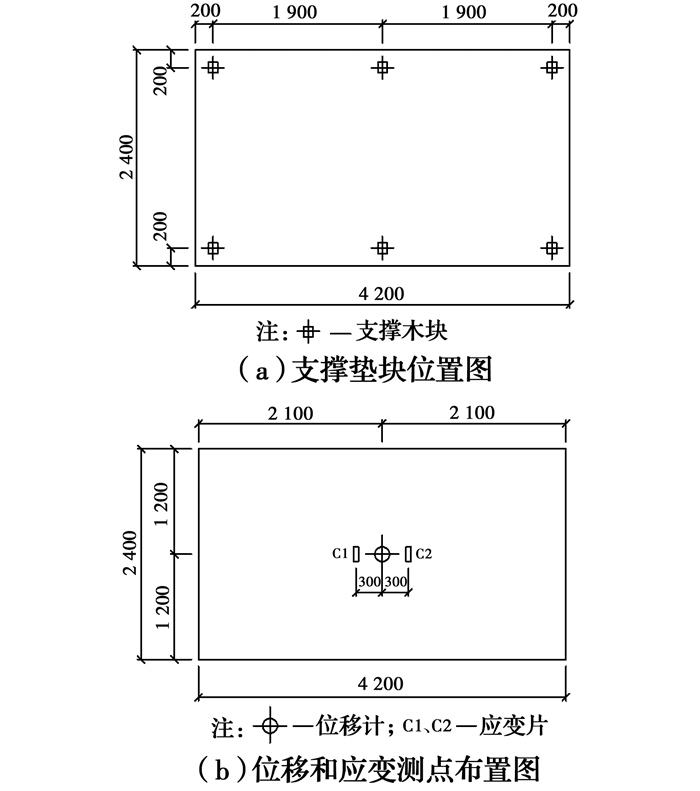

由于裂缝多发生于叠合板底板安装之前，此时板底还没有钢架木方的支撑，对于4 200 mm×2 400 mm的宽板，工程中均采用6点支撑，该支撑状态下，板呈现出双向板的受力特征。为模拟叠合板底板的真实受力状态，试验中同样设置了6点支撑，每个支撑点放置1个木垫块，垫块尺寸为200 mm×100 mm×100 mm，垫块与板长边(或短边)边缘的距离为200 mm，中间垫块沿板长边方向间距1 900 mm，垫块位置如图 3所示。
试验中采用差动式位移传感器测量了板的跨中挠度值，位移计布置在板底跨中位置。采用应变片测量了板底部的应变值，应变片布置位置见图 3。

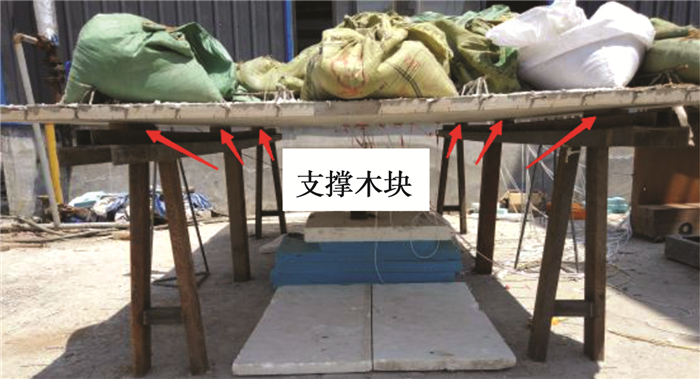

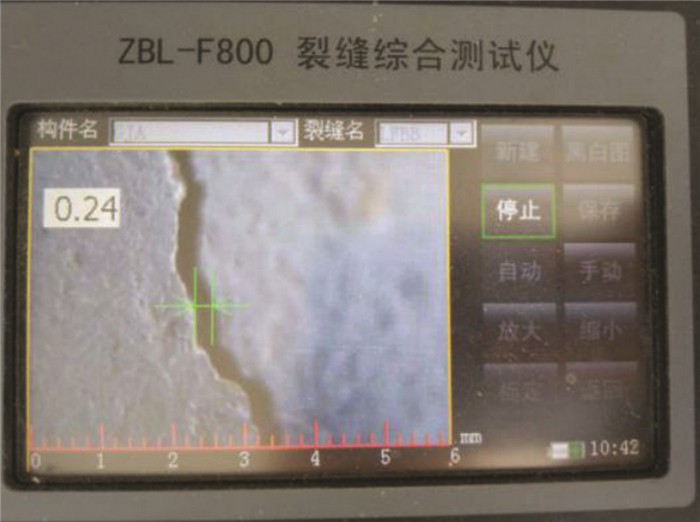

试验采用均布加载方式，用沙袋施加荷载(图 4所示)，每级荷载设置为0.12 kN/m2，沿板面均匀施加，以模拟板上均布荷载，每级荷载持荷5 min，采用裂缝综合测试仪(图 5所示)观察并标记板底裂缝开展情况。荷载逐级施加，以板达到正常使用极限状态作为试件的对比状态。依据《混凝土结构设计规范》(GB 50010—2010)[15]对构件挠度限值以及最大裂缝宽度的规定，出现下述两个条件之一，即认为板达到正常使用极限状态：1)跨中挠度达到9 mm；2)最大裂缝宽度达到0.2 mm。

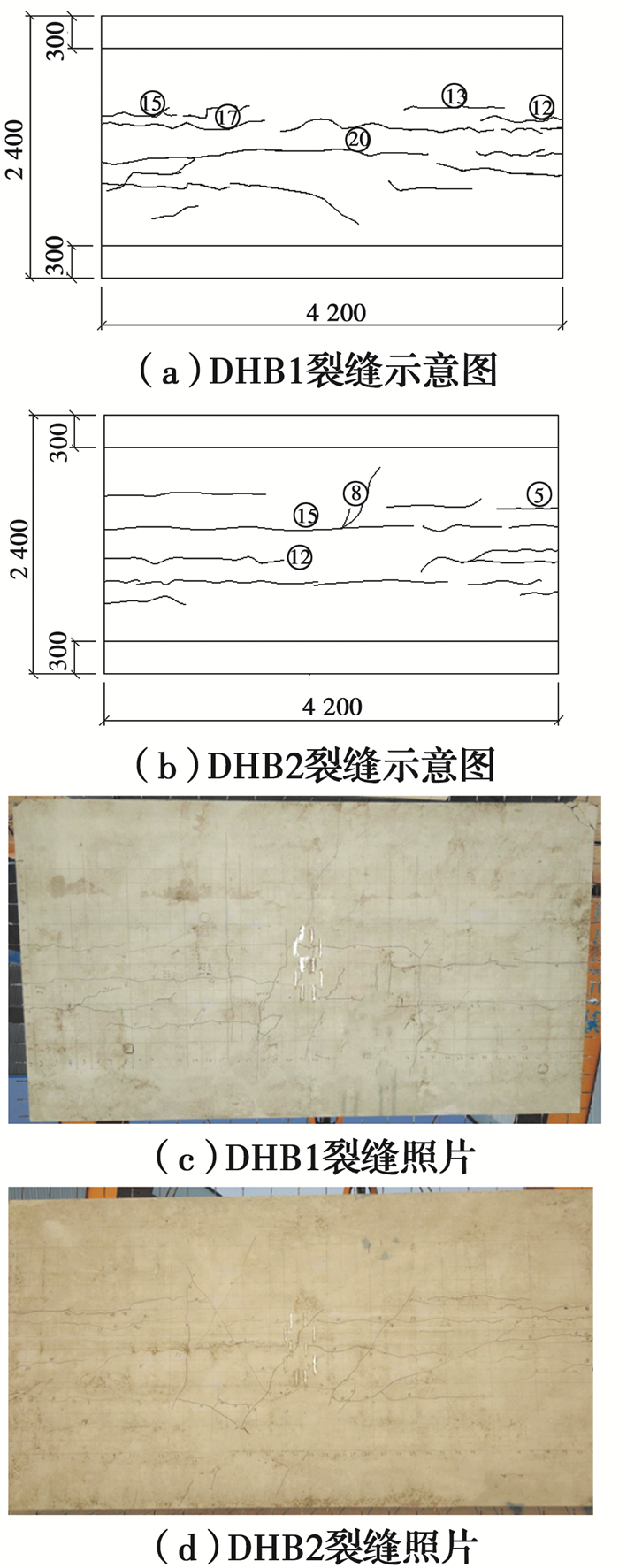

叠合板底板DHB1、DHB2的裂缝开展情况如图 6所示。对于DHB1，当加载到12级荷载(1.44 kN/m2)时，板底开始出现微小裂缝；加载至13级荷载(1.56 kN/m2)时出现裂缝B13，长度约300 mm，宽度0.05 mm；当加载至15级荷载(1.8 kN/m2)时，板的左右两侧短边均出现裂缝B15，长度约200 mm，宽度0.11 mm；加载至17级荷载(2.04 kN/m2)时，跨中左右两侧出现长裂缝B17，长度约1 100 mm；当加载至20级荷载(2.4 kN/m2)时，板底跨中出现0.2 mm裂缝B20，认为已经达到了正常使用极限状态。
对于DHB2，当加载到5级荷载(0.6 kN/m2)时，板底开始出现微小裂缝；加载至8级荷载(0.96 kN/m2)时，板底开始出现裂缝⑧，裂缝长度1 600 mm，宽度0.11 mm；当加载到12级荷载(1.44 kN/m2)时，底板左侧边缘产生的裂缝与跨中裂缝连通，形成通常裂缝B12；当加载到15级荷载(1.8 kN/m2)时，板底跨中出现0.2 mm裂缝B15，认为已经达到了正常使用极限状态。
两种叠合板底板的裂缝在纵向有相似的发展规律，由试验结果可知，DHB1出现微小裂缝时对应的荷载值明显高于DHB2，裂缝的开展速度也比DHB2要缓慢很多。板底跨中出现0.2 mm裂缝即板达到正常使用极限状态时，DHB1的荷载为2.4 kN/m2，DHB2的荷载为1.8 kN/m2，DHB1比DHB2提高了33%左右。可见，双向钢筋桁架对控制叠合板底板裂缝的开展所起的作用非常显著。

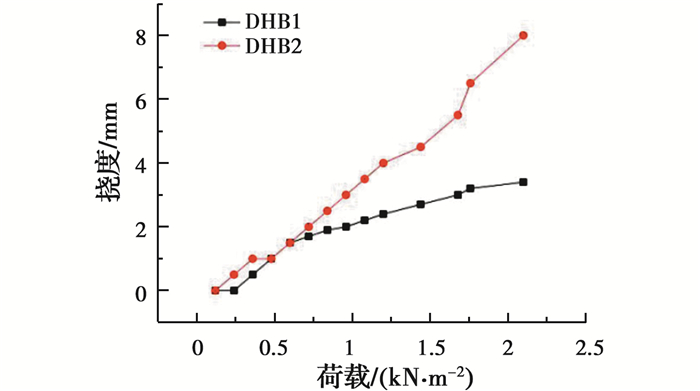

图 7给出了DHB1和DHB2的荷载-挠度曲线。通过曲线可以看出，两种叠合板底板跨中挠度的发展趋势相近，加载初期荷载较小，挠度也较小，随着荷载的进一步增大，DHB1的荷载-挠度曲线发展较为平缓，而DHB2曲线相对较陡，当荷载达到2 kN/m2时，试件DHB1和DHB2的挠度值分别为3.5 mm和8.0 mm，增加横向钢筋支架后，挠度降低了56%。说明双向钢筋桁架叠合板底板的刚度与普通单向钢筋桁架叠合板相比有了显著提高。在钢筋成本增加11%的条件下，试件的刚度提升了56%，效果显而易见。

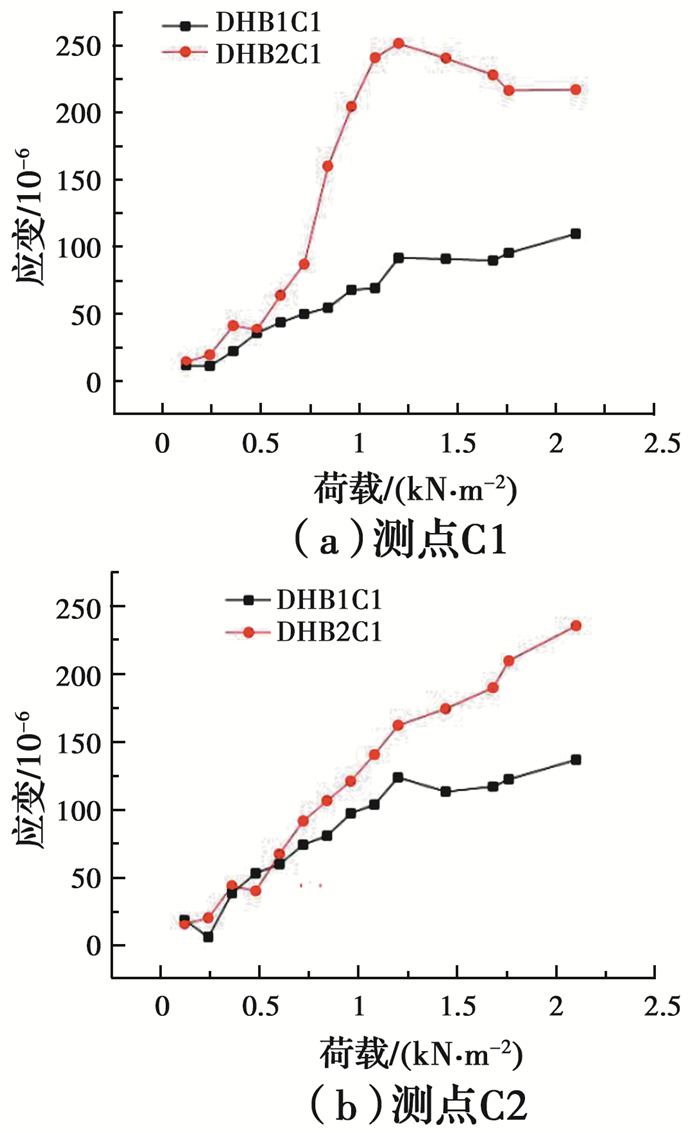

试件DHB1和DHB2的板底各有两组应变片C1、C2，分别读取应变片的数据，并将应变随荷载的变化对比曲线绘于图 8。从图中可以看出，无论是C1位置还是C2位置，在相同荷载作用下，DHB1产生的应变明显小于DHB2。当荷载达到2 kN/m2时，试件DHB1的应变值比试件DHB2的应变值降低50%左右。可见，增加横向附加钢筋支架而形成的双向钢筋桁架可以明显提高底板的刚度和整体性，减小板的应变，延缓底板的变形。
增加的附加钢筋支架不仅可以提高荷载作用下底板的抗裂能力，同时也能对因混凝土收缩及温度变化等原因产生的变形裂缝起到有效的控制作用。
双向钢筋桁架对叠合板底板力学性能的有利作用也可以通过理论分析进行说明，分别计算双向钢筋桁架底板DHB1和单向钢筋桁架底板DHB2的开裂弯矩，并与试验结果进行对比。
根据《混凝土结构设计规范》(GB 50010—2010)的规定，结合过镇海等[16]的研究，钢筋混凝土受弯构件的开裂弯矩通过式(1)、式(2)计算。
式中：Mcr为受弯构件开裂弯矩计算值；γ为混凝土构件截面抵抗矩塑性影响系数；W0为试验板的换算截面受拉边缘的截面抵抗矩；x0为混凝土受压区高度。
底板内的钢筋，按钢筋与混凝土弹性模量比n(n=Es/E0)换算成等效面积nAs后，将钢筋混凝土板看作均质弹性材料，计算换算截面积A0、受压区高度x0、换算截面惯性矩I0和受拉边缘的截面抵抗矩W0等。
由于裂缝开展大多为纵向，因此，对控制裂缝开展起主要作用的为附加钢筋支架，计算时主要考虑附加钢筋支架的贡献。对于DHB2，把板内钢筋按弹性模量比换算成等效面积nAs，将底板看做均匀弹性材料代入以上公式进行计算。对于DHB1，由于增加了附加钢筋支架，除了按照DHB2的方法把钢筋换算成等效面积nAs外，同时，还要把钢筋支架换算成等效面积nAs′，As′为附加支架上弦钢筋截面面积。然后按照换算截面进行开裂弯矩的计算，并将开裂弯矩的计算值Mcr, c和试验值Mcr, t进行对比，结果见表 3，其中，开裂弯矩试验值取跨中最大弯矩。由表 3可以看出，开裂弯矩计算值与试验值比较接近，与普通的单向钢筋桁架相比，双向钢筋桁架叠合板底板开裂弯矩无论是计算值还是试验值均有大幅度提高。
通过以上对比试验和理论计算可以得到，在相同的均布荷载作用下，双向钢筋桁架叠合板底板的开裂弯矩、跨中挠度、板底应变等性能指标均优于普通单向叠合板底板。在单向钢筋桁架板上增加3个横向附加钢筋支架，桁架与支架之间通过焊接相连，近似形成刚性连接，从而形成纵横钢筋桁架网。桁架网与底板共同工作，大幅度提高了钢筋桁架与底板的整体刚度，进而减小叠合板底板的挠度和应变，提高叠合板底板的开裂弯矩。

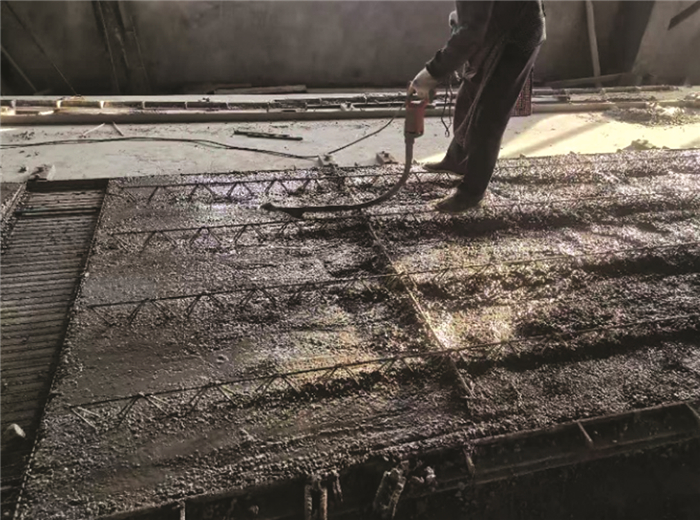

根据试验和分析结果，把新型双向钢筋桁架应用于实际工程项目中，经过对施工过程的跟踪调查统计，板底基本没有出现裂缝，效果良好，结论得到了实际工程验证。图 9为实际工程项目应用中新型双向钢筋桁架叠合板底板的制作过程。
通过对两种不同形式钢筋桁架叠合板底板的对比试验和分析，得到如下结论：
1) 钢筋桁架叠合板底板通过增设横向附加钢筋支架，使得钢筋桁架形成纵横交叉网格，与底板混凝土共同工作，可以显著提高叠合板底板的整体刚度。
2) 在相同均布荷载作用下，双向钢筋桁架叠合板底板开裂弯矩、挠度变化、板底应变及裂缝开展均优于单向钢筋桁架板，针对试验情况，新型双向钢筋桁架叠合板底板比普通单向钢筋桁架叠合板底板的正常使用极限荷载提高了33%左右。
3) 试验表明，宽度较大的叠合板底板，采用双向钢筋桁架可以有效地控制裂缝的开展。
本文的横向附加钢筋支架是针对试验采用的板型而布置的，当底板尺寸、材料强度、支承方式等条件变化时，要根据具体情况进行有效性和经济性的综合评判，从而进行支架间距的调整，这一问题将在今后的工作中进一步深入研究。
