工程结构是工程造价专科专业的一门核心课程，64学时(不含课程设计)，也是建筑施工、工程项目管理等课程的先行课程，其内容涵盖建筑结构设计基本原理、钢筋混凝土结构、砌体结构、钢结构、单层工业厂房、道路与桥梁工程结构等方面，知识覆盖面广，学习难度较大。

文章针对工程造价专科学生特点及就业趋向，对工程结构课程的教学特点进行分析，结合笔者工程实践经验，提出在教学中强调结构概念设计及对设计公式、工程参数的深刻理解，综合运用实景照片、动画、视频、3D模型、计算软件等多种媒体提升教学效果，并给出了培养学生识图能力，问题分析处理能力的具体实践教学方法。

一、工程结构课程的教学特点 (一) 针对专业特色，调整教学重点

武汉科技大学工程造价专科毕业生大部分进入土木工程施工、监理、咨询等领域，能胜任施工员、预算员、材料员等岗位，少有学生从事结构设计工作。因此，对工程结构课程的讲授必然有别于土木工程或结构工程本科专业，在教学中应加大建筑结构概念设计及应用的讲授学时，降低结构构件计算部分的难度，除钢筋混凝土结构、砌体结构、钢结构教学外，还应增加道路桥梁工程结构设计概论，培养学生建立结构体系概念，掌握其基本概念和基本原理。

(二) 针对学生学习特点，把握课程难度

工程造价专科学生仅修高等数学(少学时)，未修线性代数和概率与数理统计，力学也仅修了一门工程力学(少学时)，因此，对工程结构设计理论有关概率论的部分无法深刻理解，结构分析困难。在教学中应减少设计公式理论的推导，重点讲解公式的适用条件和参数含义。

(三) 形象化与案例教学相结合

工程结构课程与生活联系紧密，大到高层建筑、桥梁、体育场，小到自行车棚、广告牌，无不蕴含着结构原理，因此，在教学中应充分利用多媒体手段，采用启发式教学和案例教学，帮助学生打消顾虑，树立自信心。

(四) 做好前后课程的衔接

工程结构课程教学中要经常回顾建筑材料、建筑构造课程中学习的内容，经常绘制弯矩图和剪力图，加强工程力学基本训练。由于建筑施工课程与建筑结构课程在同一学期开设，通过对桩的吊装过程受力分析案例讲解，将两门课程联系起来，让学生理解工程结构在设计、施工中的广泛运用。

二、工程结构课程的教学方法 (一) 注重结构概念设计

在讲解建筑结构设计基本原理章节时，以承载能力极限状态设计表达式γ₀S≤R为核心，从概念设计角度引导学生思考，增加结构(构件)安全储备的设计方法主要有：一是增加荷载组合效应设计值S，从荷载组合公式可知，恒载乘以系数1.2，意味着恒载增大20%，活载乘以系数1.4，意味着活载增大40%，对于安全等级为一级的重要建筑物，γ₀取1.1则意味着整体荷载设计值增大10%；二是减小结构构件抗力设计值R，体现在结构构件承载力设计值均为其标准值除以大于1的材料系数。通过一增一减，保证结构(构件)有足够的安全储备。

结构刚度是结构抵抗变形的能力。从结构概念设计的角度看，内力传递途径越直接，结构刚度越大；内力分布越均匀，结构刚度越大；内力越小，结构刚度越大^[1]。例如：对于深基坑工程采用钢管内支撑，若基坑宽度较大(大于20 m)，一般考虑在钢支撑跨中部位增加临时立柱，通过减小跨度的方法，增大钢支撑的刚度，防止失稳破坏。

(二) 注重理解公式参数的物理含义

钢筋混凝土结构设计是一门理论结合试验研究的学科，涉及公式多。在教学活动中，可以简化公式的理论推导过程，强调对公式的理解，特别是对公式中重要参数的物理含义的理解。例如：在钢筋混凝土单筋矩形梁正截面承载力计算教学中，首先讲解清楚梁正截面受弯的三个阶段，然后引导学生理解适筋梁承载力计算公式M_u=α₁f_cbx(h₀－x/2)时，要特别讲解清楚参数x的物理含义是梁受压破坏时受压区混凝土的高度，其值最大为ξ_b，进一步启发学生计算出适筋梁最大配筋率为α₁ξ_bf_c/f_y。由此还可以引申出以下规律：其一，混凝土强度等级，钢筋强度等级一定，加大截面的有效高度h₀可增大梁的正截面抗弯能力；其二，钢筋强度等级一定，梁截面一定，其最大抗弯能力为M_u=α₁f_cbx(h₀－x/2)，适当采用高等级混凝土对梁正截面抗弯有利；其三，钢筋尽量布置为单排，在梁截面一定的情况下，不但有利于施工，对增大h₀也有利；其四，梁钢筋、混凝土强度等级一定，截面高度一定，若设计弯矩大于α₁f_cbξ_b(h₀－ξ_b/2)，则只能采用双筋截面梁。

(三) 注重总结系数表格中的规律

《工程结构》教材^[2]中含有大量的表格，指导学生阅读表格，进行纵向横向比较，从而得到一定的规律，是教学的一个重要内容。例如：通过阅读钢筋混凝土轴心受压构件稳定系数值表(表 1)，可以得到以下结论：圆形截面短柱(长细比l₀/d≤7)的稳定系数值φ=1.0，圆形截面长柱(长细比l₀/d＞7)随着长细比的增大，稳定系数φ值逐步减小。通过阅读砌体抗压强度设计值表格(表 2)，可以得到以下规律：对于同类砌体材料，若材料强度等级一定，砂浆强度等级越高，砌体的抗压强度设计值越大；若砂浆强度等级一定，砌体材料的强度等级越高，砌体的抗压强度设计值越大。

(四) 注重讲解工程参数取值的依据

《工程结构》教材^[2]由于篇幅有限，各类设计表格仅列出工程参数取值，但少有解释其取值的来源或依据，授课教师要择其重点进行讲解。例如：GB5003-2011《砌体结构设计规范》^[4] 3.2.3条规定“对于无筋砌体构件，其截面面积小于0.2 m²时，γ_a(砌体强度设计值调整系数)为其截面面积加0.8”，其原因是砌体构件面积过小，受各种偶然因素影响(截面缺口，构件碰撞)，可能导致砌体强度有较大降低，因此，需对砌体强度设计值乘以γ_a进行折减。这些隐藏在参数背后的道理更值得学习。

三、工程结构课程的教学手段 (一) 工程实景照片的应用

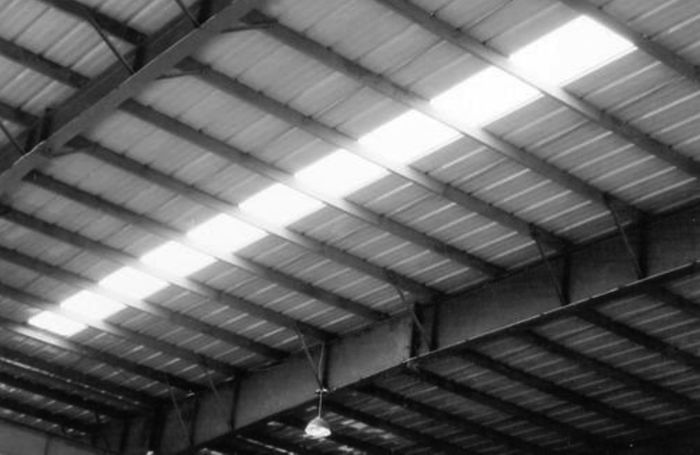

工程结构课程实践性强，尽管教材中给出结构(构件)的布置图、示意图，但学生难以深刻地理解，尤其对于单层工业厂房，构件种类多，连接形式复杂，是学习的难点之一。授课教师借助工程实景图片展示构件及其连接形式，起到了很好的教学效果，如图 1。

(二) 动画及视频的应用

动画及视频能较好地体现结构构件在荷载作用下的破坏过程。通过观看混凝土偏心受压长柱破坏试验，能较好地理解整个破坏过程和破坏特征。采用动画演示先张法、后张法施工工艺过程，能使对学生预应力混凝土结构的设计目的、受力特点等形成完整认识。

(三) 结构模型的应用

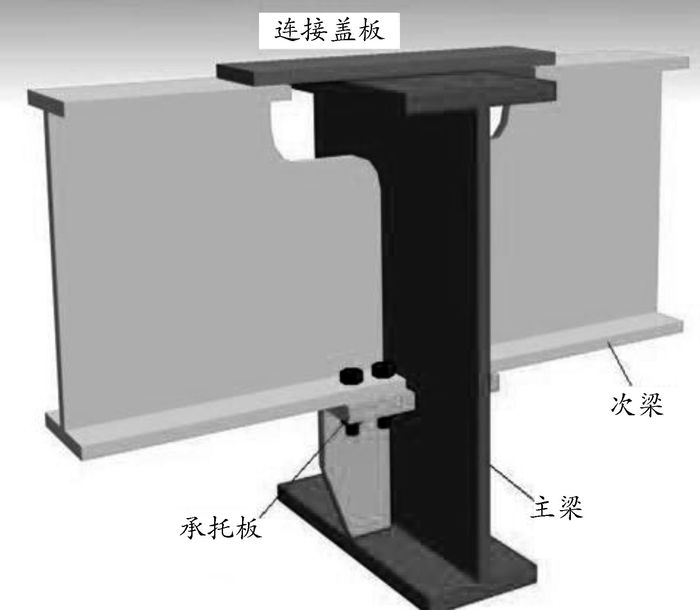

由于工程造价专业二年级学生尚未接触实际工程，尤其对钢结构工业厂房建筑结构的细部节点构造理解比较困难。在教学中借助3DMax计算机软件的良好建模功能，通过3D模型能形象地展示钢结构细部构造及其连接，如图 2。

(四) 结构计算软件的应用

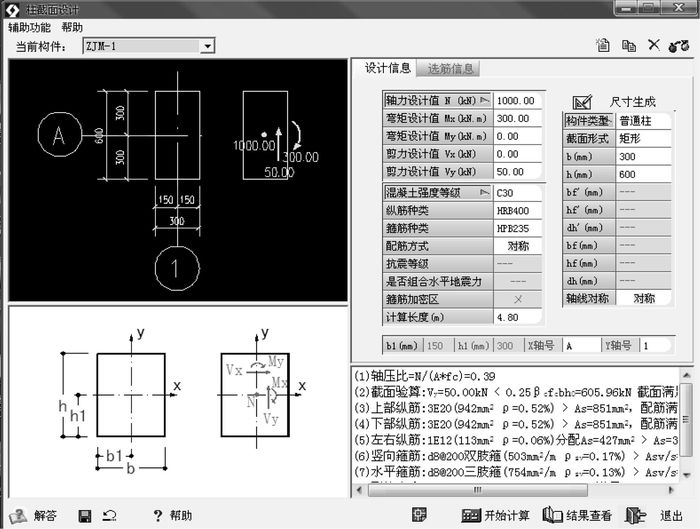

为弥补工程造价专业专科生在结构计算方面的不足，在课堂教学中引入理正结构工具箱软件，结构计算软件典型界面如图 3。通过计算软件验算教材中的柱、梁、板、墙、楼梯、基础构件及砌体结构的计算例题，让学生明白软件计算的过程，读懂计算书，同时还能够根据所学结构知识对结果进行估计和判断。

四、工程结构课程的实践教学

工程结构是一门实践性较强的课程。因此，在大学教学中要特别重视实践环节，培养学生的基本职业技能，创造机会多接触实体工程，将理论知识与工程实践相结合。

(一) 培养学生的施工图识读能力

工程造价专业毕业生无论从事什么岗位的工作，施工图的识读能力是一项必备的基本职业技能。在先导课程建筑制图中，学生已掌握了建筑施工图、结构施工图的一些基础知识，但还未达到实践应用水平。在教学中重点讲解两套完整的钢筋混凝土结构、钢结构的施工图，并专门讲解平法制图规则和识图方法，通过课堂讲授和课后作业，让学生熟练掌握结构施工图的识读方法。

(二) 培养学生的问题分析能力

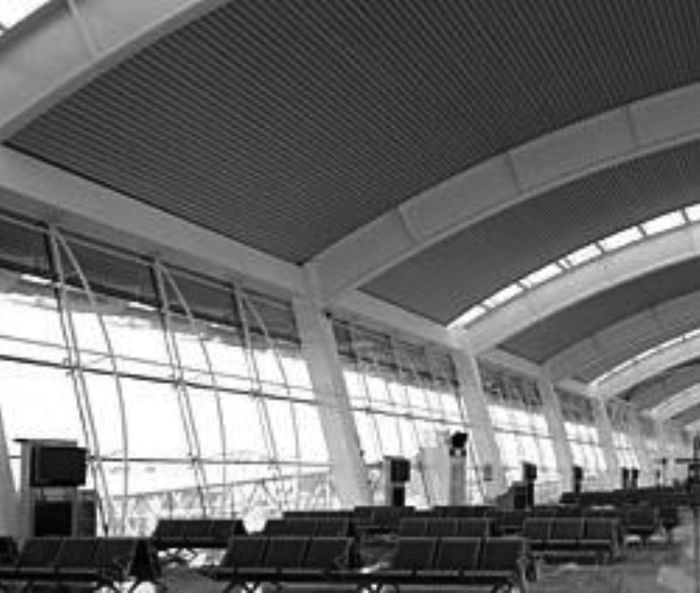

在学习完梁构件的受力特点后，以武汉天河机场T2航站楼玻璃幕墙支承结构(图 4)为例，考察学生的问题分析能力，讨论玻璃幕墙上的力的传递路径，支承结构的受力特点，支承结构的截面设计，最后授课教师给出点评：大面积的点式玻璃幕墙采用一系列平面桁架梁支承，这些平面桁架梁的工作性能类似于竖向简支梁，风荷载引起的弯矩在跨中最大，端部最小，桁架梁的截面呈抛物线，与弯矩图匹配，因此，平面桁架梁设计合理，轻巧美观。

(三) 利用地域优势进行工程实践

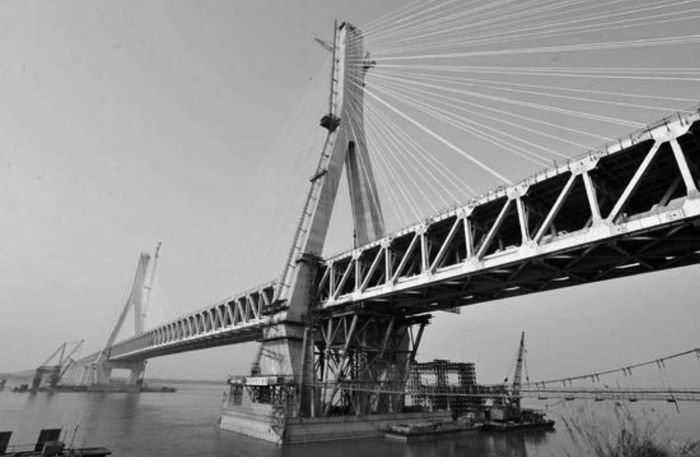

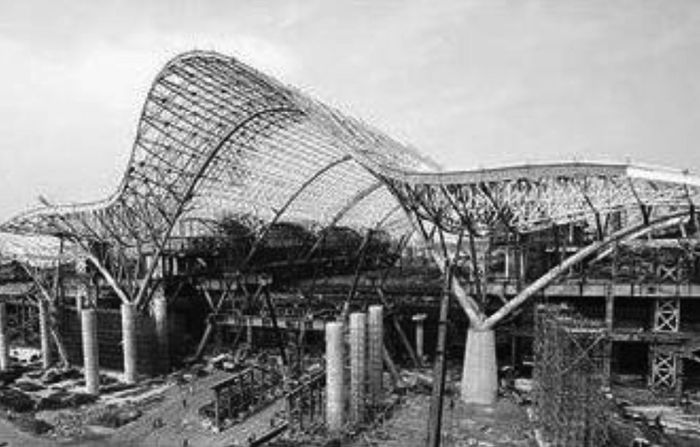

武汉科技大学位于武汉市青山区，距武汉火车站、武汉天兴洲长江大桥、武汉钢铁集团公司较近。在工程结构实践教学中，特别注意发挥地域优势，引导学生进行工程实践。例如：布置课后作业考察施工中的武汉火车站屋盖结构(图 5)，绘制简图并分析其设计特点。通过实践，学生能较好地掌握拱结构、网壳结构的受力特点及应用特性。在学习完桥梁的基本组成和分类知识后，要求学生实地考察施工中的武汉天兴洲长江大桥(图 6)，从而更直观地了解斜拉桥的结构体系和受力特点。
