井间示踪方法能够监测井间、层间，尤其是层内突出的非均质特征和驱替状况，已经在国内外各个油田得到了现场推广和应用[1-6]。随着中国二次采油的推广，三次采油的普及，以及四次采油的矿场试验，均对示踪剂监测提出了更高的量化解释要求，使井间示踪方法成为能够满足或基本满足精细化开发的支撑手段之一。近年来，国内外学者对于示踪剂的研究主要集中在特殊矿场应用和示踪曲线拟合算法的改进上，例如，Aymen Mechergui等将挪威Snorre油田高矿化度和高温影响的因素考虑到示踪剂的解释过程中[7]；E. Stalgorova等利用随机运动粒子跟踪模型对天然裂缝油藏进行示踪剂运移解释[8]；Randi Valestrand等建立基于EnKF的示踪剂自动拟合方法[9-10]；刘同敬、张新红和郭文敏等将示踪方法应用到聚驱后和特高含水等复杂条件下的油藏[11-19]。但是，由于多孔介质渗流的复杂性，岩石微观孔喉结构特征对示踪剂传质扩散影响往往被忽略，导致示踪剂产出曲线的解释分析结果与实际出现偏差，存在解释模型部分明显偏离的合理的范畴，不能很好的适应多孔介质复杂渗流的定量化描述。
因此，为了直观的观察微观多孔介质传质扩散过程和机理，开展了微观可视化实验和天然长岩心常规驱替实验，定性和定量的描述了油藏特征色谱效应，即由于多孔介质中存在束缚水、不连通孔隙、低渗团块以及吸附作用，示踪剂在多孔介质中的混合作用明显，有效渗流截面积大，因此示踪剂的孔隙运移速度比水慢。微观可视化实验定性的验证低渗团块的影响明显，从流动的角度存在明显的绕流；天然长岩心常规驱替实验验证了由于实际岩心的小尺寸非均质，绕流加强，导致油藏特征色谱效应增强。
1 示踪剂微观可视化实验应用激光刻蚀的微观孔隙模型，通过室内微观驱替渗流实验，研究多孔介质中小分子示踪剂的微观渗流机理和动态特征。材料主要包括：①玻璃仿真微观模型，尺寸5 cm×5 cm，渗透率10~50 μm2，孔喉半径30~200 μm，孔隙体积约为0.149 mL，根据实际岩心的电镜扫描，通过激光刻蚀得到。②示踪剂，为了在实验过程中便于观察示踪剂的渗流情况，选用蒸馏水配制质量浓度为1%的蓝色亚甲基蓝溶液作为示踪剂。③聚合物，为了突出聚合物的封堵效果，选用中高分子量聚合物(分子量为1 800万)，溶液质量浓度为1 000 mg/L(蒸馏水配制)。④注入水，注入水为蒸馏水。驱替速度0.016 mL/min；实验温度为常温25 ℃。
1.1 实验步骤1) 模型抽空饱和水；
2) 称重法测模型孔隙体积；
3) 进行第一次水驱(5 PV)；
4) 第一次注入示踪剂段塞(5 PV)，模拟仅存在水相条件下示踪剂的运移过程；
5) 注入与水流度不同的物质——聚合物段塞(5 PV)；
6) 转第二次水驱(2 PV)；
7) 第二次注入示踪剂段塞(5 PV)，模拟孔隙中存在与水流度不同的物质(例如油)时，示踪剂的运移过程。
1.2 实验现象 1.2.1 第一次注入示踪剂段塞水驱过程中注入示踪剂段塞，由于浓度梯度、渗流的存在，多孔介质中发生传质扩散作用。由于多孔介质的非均质，导致示踪剂运移具有如下特征：
1) 图 1(b)可以看出，示踪剂运移方向上，质点渗流路线是一条弯曲程度很高的曲线，表明实际渗流过程中，迂曲度较大(黑色箭头为实际渗流路径，白色箭头为两点间直线渗流路径，两者之比即迂曲度)，有助于多孔介质的传质和扩散，且示踪剂存在孔道级别上的“水动力滞留”，如图 1(b)框中，连通孔隙周围呈现蓝色，但中心仍呈现白色。随着注入的进行，这些夹在稍大孔道中间的小孔道将会被示踪剂扩散到。
|
图 1 第一次注入示踪剂阶段模型图片 |
2) 由图 1(b)~图 1(c)可以看出，示踪剂运移开始时首先沿渗透率大的大孔隙和粗吼道向前突破，在孔道的交叉点，显示出很强的混合作用，并且不同方向上的传质扩散速度不同，有相对主要的传质扩散方向，但是微观均质(相对实际地层多孔介质)模型中，由于多孔介质的网络结构，造成示踪剂边移动边产生横向传质扩散，随着时间的推移，浓度前缘横向扩展明显，同时，随着注入的进行，示踪剂前缘变得越来越不规则，逐步由孔道级别的“水动力滞留”扩展到多孔道级别的“水动力滞留”，说明了随着示踪剂在多孔介质中的运移，其绕流的规模有可能会越来越大。
3) 由图 1(c)~图 1(d)可以观察到明显的多孔道级别上的“水动力滞留”，由于微观非均质造成了很强的绕流效应，但是随着注入的进行，分子扩散以及机械弥散，使得示踪剂可以进入水动力滞留区、束缚水、不连通孔隙和低渗团块。
1.2.2 聚驱与第二次水驱阶段注聚阶段，由于聚合物溶液具有黏度大、分子量大、水动力半径大等特点，所以聚合物溶液驱替示踪剂水溶液的过程中，可以看到以下特征：
1) 图 2(b)~图 2(e)可以看到，聚合物存在明显的不可入孔隙体积，包括较细的孔道和喉道，与水驱相比，聚合物溶液能够形成更大尺寸的绕流区域，形成“水动力滞留”的现象(图 2框中和箭头指示部分)，同时，较细喉道的控制作用比水驱过程中要强很多，表现为示踪剂在相当长一段时间内维持较高浓度。
|
图 2 聚驱与第二次水驱阶段残留示踪剂特征图片 |
2) 图 3(c)~图 3(d)与水驱对比，可以看到聚合物溶液流动过程中，微观前缘较水驱稳定，但是具有明显的窜流通道特征，短期内横向扩展的宽度小，同时，验证了多孔介质传质扩散中的“凝胶色谱效应”，即凝胶大分子优先进入大孔道，不能进入部分小孔道，造成在注入凝胶数量小于孔隙体积的情况下，出口已经产出，显示了小分子的示踪剂比大分子的聚合物到达的范围更大，渗流速度会低于聚合物的渗流速度。
|
图 3 聚驱后示踪剂段塞阶段模型图片 |
3) 通过对比，认为大分子的聚合物改善了主流通道上的非均质，使得驱替前缘更为稳定，但是也造成了更多、更大尺寸上的绕流效应。这2种作用同时存在。
1.2.3 聚驱后第二次注入示踪剂段塞在聚驱后的后续水驱过程中注入示踪剂段塞，用来反映孔隙中存在与水流度不同的物质(例如油)时，示踪剂的传质扩散规律特征：
1) 由于聚合物溶液的滞留，造成聚驱后多孔介质多孔道级别的非均质有所加强，表现为示踪剂绕流的最大尺寸增加，在绕流区边缘示踪剂传质扩散能力有所降低。
2) 由于聚合物溶液的残留，造成部分单孔道级别的传质扩散也受到影响。
3) 由于示踪剂的油藏特征色谱效应，随着输入过程的延续，示踪剂最终进入了几乎所有的连通孔隙中。
1.3 实验分析1) 对于示踪剂运移，微观上具有明显的绕流效应，且随着示踪剂在多孔介质中的推进，绕流尺寸明显增大，因此，单个孔道的迂曲度、多个孔道的网络结构产生的示踪剂绕流效应在数学建模过程中必须加以考虑。
2) 随着示踪剂向前推进，其浓度前缘由于混合作用明显，浓度梯度减小，且前缘不再规则，同时横向宽度明显增大，并且，由于分子扩散以及机械弥散作用，即使在注入封堵效果很好的聚合物后，多孔介质中的束缚水、不连通孔隙和低渗团块由于混合作用也能逐步被示踪剂扩散到，验证的油藏特征色谱效应存在的基础。
2 天然长岩心常规驱替实验为了确认并量化油藏特征色谱效应的影响程度，利用不同渗透率的天然长岩心(直径2.5 cm，长度25 cm左右)，进行不同注入速度下天然长岩心常规驱替实验研究。材料主要包括：天然长岩心3块，50 mg/L的SCN-溶液若干、地层水若干。实验温度：地层温度50 ℃。操作参考国家标准SY5835 97。
2.1 实验现象分别对3块来自同一区块同一层系的天然岩心进行了驱替实验，并对产出液的浓度进行了测定，得到了如图 4所示的驱替结果。
|

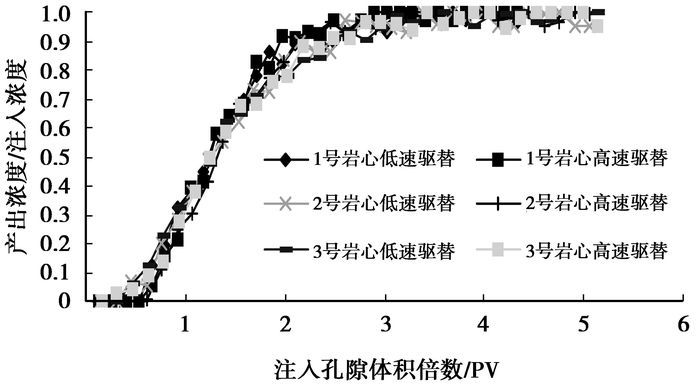

图 4 一维天然长岩心驱替实验结果图 |
根据测试结果，分析多孔介质中示踪剂和水的运移速度，速度对比曲线见图 5。
|

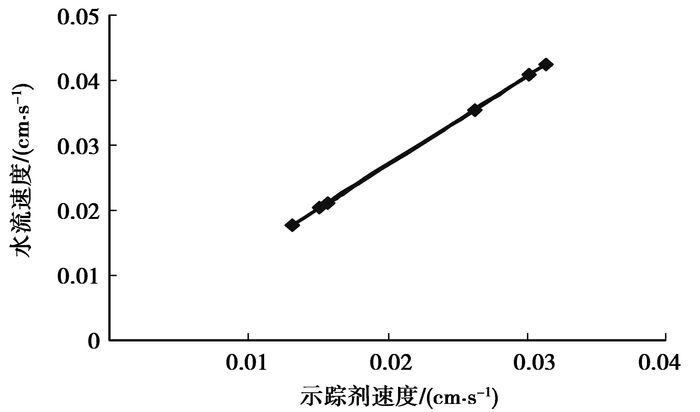

图 5 示踪剂与水运移速度对比曲线 |
并利用一维流动情况下，考虑吸附、束缚水和不流动孔隙的一维单重介质示踪剂传质扩散改进基础数学模型(1)，对测试曲线拟合，见图 6。
|

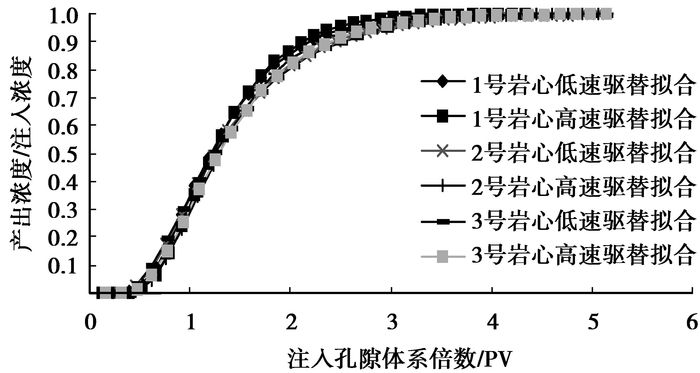

图 6 一维天然长岩心驱替结果拟合图 |
得到岩心的传质扩散混合系数和混合常数，见表 1。
|
表 1 一维天然长岩心驱替实验结果 |
| ${D_{\rm{L}}}\frac{{{\partial ^2}C}}{{\partial {x^2}}} - u\frac{{\partial C}}{{\partial x}} = \frac{{\left[ {\varphi \left( {1 - {S_{\rm{o}}}} \right) + a\left( {1 - \varphi } \right){\rho _{\rm{r}}}} \right]}}{{{\varphi _{\rm{f}}}\left( {1 - {S_{\rm{o}}} - {S_{{\rm{wc}}}}} \right)}}\frac{{\partial C}}{{\partial t}},$ | (1) |
| ${D_{\rm{L}}} = \frac{{{D_{\rm{m}}}}}{{{l_{\rm{L}}}\varphi }} + {\alpha _{\rm{L}}}{u^{1.2}}。$ | (2) |
式中：DL为传质扩散混合系数，cm2/s；αL为混合常数，cm；Swc为束缚水饱和度，f；φ为孔隙度；φf为流动孔隙度；So为剩余油饱和度，f；C为示踪剂浓度，mg/L；a为吸附常数，由实验确定；u为流动速度，cm/s；ρr为岩石密度，g/cm3；t为测试时间，s；x为距离，cm；Dm为分子扩散系数，cm2/s；lL为岩石迂曲度，无因次。
2.2 实验分析1) 随着渗透率的减小，注入速度接近的情况下，混合系数增大，混合常数增大。
2) 注入速度增加，压差大，启动的孔隙数量较少，孔隙网络“窜通效应”减小，混和系数增大，混合常数稍有减小。
3) 受束缚水、不流动孔隙、吸附的影响，示踪剂流动速度明显低于水的流动速度，呈现出一种特殊的色谱效应，即油藏特征色谱效应。
3 结语通过示踪剂微观可视化实验认识了油藏特征色谱效应的基础是存在的，即小分子的示踪剂可以进入束缚水、不连通孔隙和低渗团块；通过天然长岩心驱替实验明确和量化了油藏色谱效应的影响程度。小尺寸非均质强的天然长岩心，水的突进和绕流明显，油藏特征色谱效应明显。因此，在实际的现场示踪剂解释分析过程中，示踪剂渗流所具有的油藏特征色谱效应是不能被忽略的。
