2015, Vol. 38
表1(Table 1)
光聚合过程是利用光(紫外光或可见光)或电子束为能源，引发具有化学反应活性的液态物质快速转变为固态的过程，是一种新型的绿色技术，具有高效、适应性广、经济、节能和环境友好等优点[1-2]。近年来，以合成高感度光引发剂包括水溶性光引发剂、功能性大分子光引发剂及枝状双光子光引发方面的研究取得了进展[3-5]。Ullrich等[6]将各种多羟基基团引入到硫杂蒽酮或二苯甲酮分子中，制备了一系列水溶性光引发剂。Porre’s等[7]报道了一种三枝状的三苯胺衍生物光引发剂。Jun等[8]合成了MTBP、MMTBP等化合物，并用Photo-DSC检测了其光聚合动力学。
光引发剂可分为自由基聚合光引发剂与阳离子光引发剂，其中以自由基聚合光引发剂应用最为广泛[9-12]。自由基聚合光引发剂按产生活性自由基的作用机理不同，主要分为裂解型自由基光引发剂(I型)和夺氢型自由基光引发剂(II型)。二苯甲酮[13-16]是典型的夺氢型自由基引发剂，已在紫外光聚合、医学、生物及材料等领域得到了广泛的应用[17-19]。而对于官能团数目、光照时间以及光引发剂浓度对光引发性能的影响未见报道，笔者选择二苯甲酮片段与生色团片段通过化学键构筑新型光功能分子，通过改变取代基数目来研究结构与性质的关系；用已合成的含二苯甲酮片段的一系列不同数目甲氧基取代基的光引发剂，通过Photo-DSC和光照实验的方法探究光引发剂的结构与光聚合动力学之间的关系。室温下利用近紫外光引发单体聚合，从聚合反应时间，引发剂的初始浓度等方面来研究各因素对近紫外光光引发单体聚合的影响。
1 光聚合实验 1.1 仪器与主要原料 1.1.1 实验仪器DHG-9037A型电热恒温干燥箱(上海圣欣科学仪器有限公司)用于干燥；AR2130型电子天平(梅特勒-托利多仪器有限公司)用于称量；85-2型恒温电磁搅拌器(上海司乐仪器厂)用于光照实验时使反应更均匀；1 kW直管式碘钨灯作为光照实验的光源；204 F1 Phoenix型光示差热扫描量热仪(德国耐驰公司)用于光聚合动力学测试。

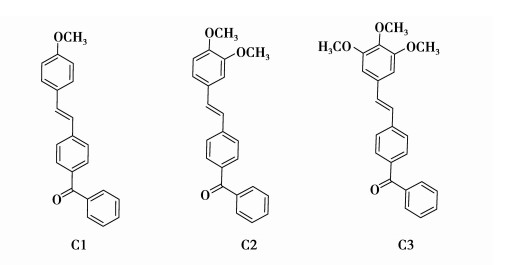

1.1.2 实验原料甲基丙烯酸甲酯(MMA), 重庆川东化工有限公司, 分析纯; 三乙醇胺(TEA), 重庆川东化工有限公司, 分析纯；乙酸乙酯、甲醇等溶剂均为分析纯。4-甲氧基-4’-苯甲酰基二苯乙烯(C1)，3, 4-二甲氧基-4’-苯甲酰基二苯乙烯(C2)，3, 4, 5-三甲氧基-4’-苯甲酰基二苯乙烯(C3)均为本实验室已合成的化合物，其结构式如下：
|
取甲基丙烯酸甲酯(MMA)5 mL，三乙醇胺(TEA)0.1 mL，称取一定量的光引发剂, 配置成0.15 moL%的光引发体系。紫外光聚合动力学在配备有紫外光点光源的光示差热扫描量热仪(Photo-DSC)上进行，温度的调节范围为-100~200 ℃，光强的调节范围为20 mW/cm2，取1~3 mg试样放入铝质坩埚中，参比样为空铝质坩埚，设定光照时间为1 min，根据所得数据计算最终转化率和单体聚合速率(Rp)。
1.3 光照实验方法配制所需浓度的光引发剂溶液，以乙酸乙酯作为溶剂。取配制好的溶液5 mL，光引发助剂三乙醇胺(TEA)0.1 mL，重蒸后的单体甲基丙烯酸甲酯(MMA)5 mL，加入15 cm比色管内，向管中通高纯度的氩气20 min，除去反应瓶中的氧气，然后密封。将1 kW直管式碘钨灯作为近紫外光光源置于离反应瓶10 cm处进行光照，用滤光片滤掉波长400 nm以上的光。在磁力搅拌下，反应达到预定时间后，立即取出，将光照后的溶液倒入盛有50 mL冷甲醇的烧杯中终止聚合，静止6 h完全沉淀后过滤，干燥至恒质量，用天平称质量。
2 结果与讨论 2.1 光聚合动力学性能用Photo-DSC法研究反应动力学的依据是反应进行的程度与反应的热效应成正比。体系的转化率等于反应热与理论放热量之比，通过积分放热峰的面积即可求得单体的双键转化率
| C=ΔHt/Htheory0, |
式中：ΔHt为体系中t时间内反应的热效应；ΔH0theory为转化率为100%时体系的热效应。
对丙烯酸酯体系，双键的ΔH0theory为86 kJ/mol，单体聚合速率可由转化率曲线的微分求得。
| Rp=dC/dt=(dH/dt)/ΔHtheory0. |
光引发剂C1、C2、C3的光聚合动力学性质比较如图 1和表 1所示。
|
图 1 在相同浓度下化合物C1、C2、C3引发MMA聚合转化率和聚合速率(光强为20 mW/cm2) Figure 1 Polymerization conversion and polymerization rate of compound C1、C2、C3 in the same concentration (light intensity=20 mW/cm2) |
|
表 1 光引发剂C1、C2、C3的光引发动力学性质 Table 1 Dynamics properties of photoinitator C1、C2、C3 system |
如图 1和表 1所示，从化合物C1、C2、C3的结构来看，随着甲氧基取代基数目的增多，在相同的浓度下C1、C2、C3引发MMA聚合的最终转化率和最大聚合速率都逐步增加，且达到最大聚合速率的时间逐渐缩短。这是因为三取代的光引发剂单位时间内产生的自由基更多，使聚合体系抗氧阻聚的能力增强，因而同时增大了最终双键转化率和聚合速率[20]。这说明在引发剂中增加甲氧基官能团的数目能有效地提高其引发性能。
2.2 二苯甲酮衍生物光引发性能测试结果与分析 2.2.1 光照时间对光聚合效率比值(R)的影响图 2为引发剂C1、C2、C3浓度均为1×10-5 mol/L时在促进剂三乙醇胺的作用下光照不同的时间引发单体甲基丙烯酸甲酯(MMA)聚合效率比值的变化，以C1作为参比。
|

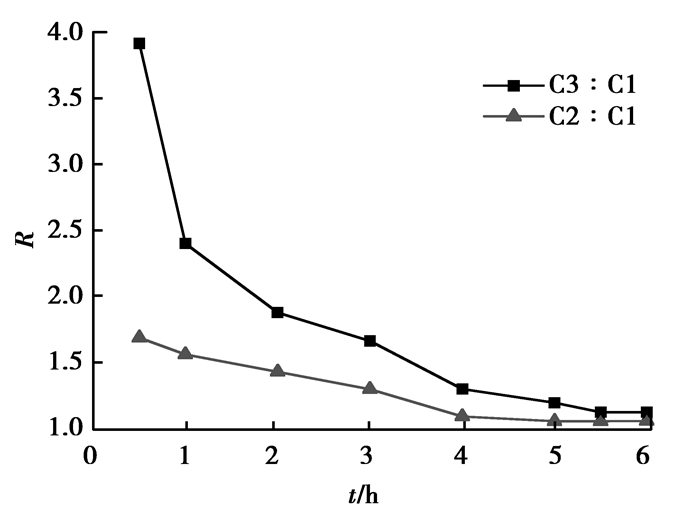

图 2 光引发聚合效率比值随光照时间变化的关系 Figure 2 The ratio of the photoinitiating polymerization yields of C2, C3 to C1 changed with irradiated time ([I]0=1×10-5 mol/L, [MMA]0=4.7 mol/L, TEA=50 g/L) |
从图 2中可以看出，随着光照时间的增长，聚合产量的比率先逐渐降低然后趋于稳定，比值基本不变说明聚合产量基本不变，这是由于光引发剂C1、C2、C3在促进剂三乙醇胺作用下产生大量自由基，引发单体聚合，随着反应时间的推移，体系中光引发剂的浓度逐渐减少，光引发体系的粘度不断增大，阻碍了反应的进一步加聚，使得曲线趋于平衡。从比值的大小可以看出，光引发性能的强弱依次为C3>C2>C1, 说明光引发剂引发性能随甲氧基数目增多而增强。
2.2.2 引发剂浓度对光聚合效率比值的影响图 3为在光照时间为4 h的情况下，不同浓度的引发剂C1、C2、C3在促进剂三乙醇胺的作用下，引发单体甲基丙烯酸甲酯(MMA)聚合效率比值的变化，以C1作为参比。
|

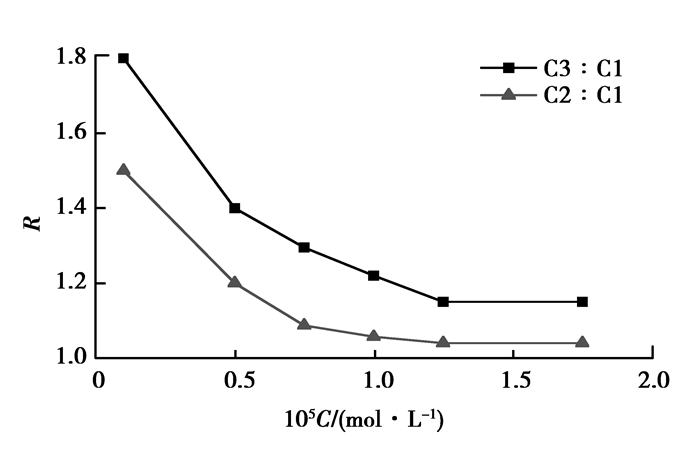

图 3 光引发聚合效率比值随引发剂浓度变化的关系 Figure 3 The ratio of the photoinitiating polymerization yields of C2, C3 to C1 changed with the concentration of the photoinitiations (t=4 h, [MMA]0=4.7 mol/L, TEA=50 g/L) |
从图 3中可以看出，随着引发剂浓度的增大，聚合产量的比率先逐渐降低然后趋于稳定，比值基本不变说明聚合产量基本不变。这是由于引发剂浓度的增大，使引发体系的吸收光子数变多，产生的自由基数量变多，聚合反应随之增强。但在提高浓度时，引发体系的吸收光子数目受到了光强和光量子产率的限制，自由基之间的碰撞湮灭几率增大等因素的影响，导致引发体系中的自由基数量随浓度的增加而趋于稳定，聚合产量的变化也逐渐趋于平稳。从比值的大小也可以看出，光引发性能的强弱依次为C3>C2>C1, 说明光引发剂引发性能随甲氧基数目增多而增强。
3 结论1)由Photo-DSC测得C1、C2、C3的单体聚合速率分别为0.065 32，0.102 01，0.163 23 s-1, MMA聚合的最终转化率和最大聚合速率都逐步增加，且达到最大聚合速率的时间逐渐缩短，说明在引发剂中增加甲氧基数目能有效提高其引发性能。
2)随着光照时间的增长，光聚合产量比率逐渐降低并趋于平衡，说明聚合产量达到一定程度后延长光照时间对聚合产量没有太大的提高，因为随着反应时间的推移，体系中光引发剂的浓度逐渐减少，光引发体系的粘度不断增大，阻碍了反应的进一步加聚，使得曲线趋于平衡。
3)随着光引发剂浓度的增大，光聚合产量比率逐渐降低并趋于平衡，因此当引发剂浓度过大时继续增大光引发剂浓度对聚合效率也没有很大的提高，光聚合产量基本保持不变。
4)提高光引发剂的光引发性能是人们一直研究的重点。通过实例验证，光引发剂的结构、光照时间以及光引发剂浓度均对其光引发性能有一定的影响，为以后更为有效的提高光引发性能提供一定的参考。
